Microchip Technology Amplificateurs opérationnels de précision 10 MHz MCP60711/1U/3
Les amplificateurs opérationnels de précision 10 MHz MCP60711/1U/3 de Microchip Technology fournissent une tension d'exploitation comprise entre 2,2 V et 5,5 V. Les amplificateurs offrent une plage de température étendue de -40 °C à +125 °C. La différence de tension d'entrée est réglée à 25 °C et VDD = 3,5 V
Les amplificateurs de puissance de précision MCP60711/1U/3 de Microchip sont disponibles dans des boîtiers 5 L SC70, 5 L SOT-23 et 6 L SOT-23 (avec broche SHDN).
Caractéristiques
- Produit de bande passante de gain à 10 MHz (standard)
- Vitesse de balayage de 15 V/µs (standard à VDD = 5,5 V)
- Rail à rail : E/S
- Alimentation de 2,2 V à 5,5 V
- Alimentation simple ou double (séparée)
- Courant de repos de 720 µA/canal (standard)
- Broches d'arrêt pour certains boîtiers
- THD de -115 dBc (standard) à 1 kHz et 2 VP-P
- Tension de décalage d'entrée de ±105 µV (maximum, VCM = 0,1 V)
- Protection EMI améliorée de EMIRR à 81 dB à 2,4 GHz (standard)
- Plage de température étendue de -40 °C à +125 °C
Applications
- Audio
- Test et mesure
- Communications
- Médical
- Filtres actifs
- Amplificateurs trans-impédance
- Détection de courant
- Pilote CAN
- Tampon CNA
Amplificateurs opérationnels associés
Microchip Technology MCP60xx Low Power High Precision Op Amps
Delivers low input offset voltage (±150 µV, maximum) and rail-to-rail input and output operation.
Microchip Technology MCP606 Operational Amplifiers
Unity gain stable, low-offset voltage operational amplifiers capable of precision low-power supply.
Microchip Technology MCP607 Operational Amplifiers
Unity gain stable, low-offset voltage operational amplifiers capable of precision low-power supply.

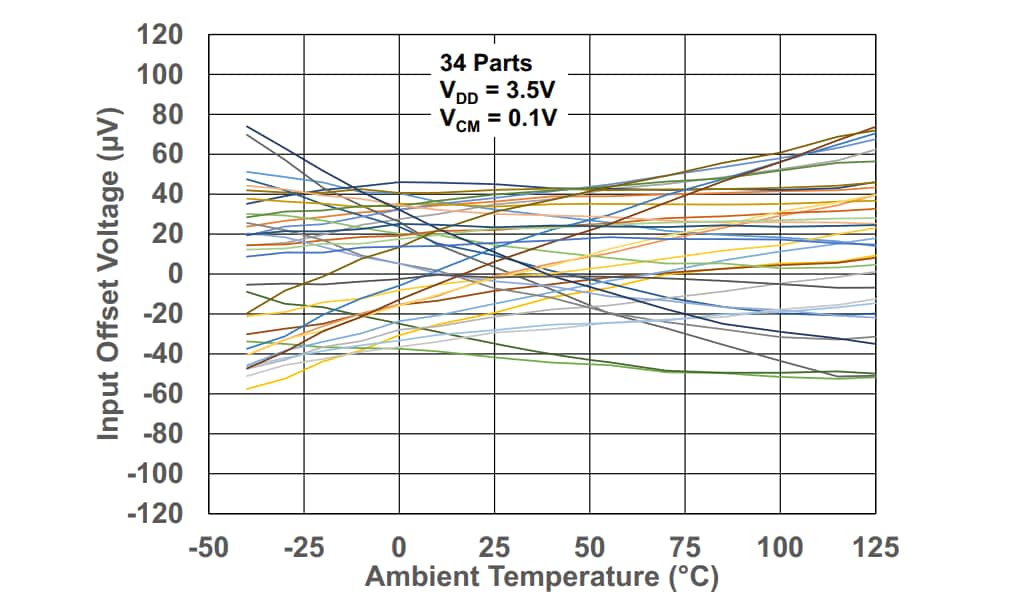

Différence de tension d'entrée par rapport à la température
Circuit d'application standard
Types de boîtiers (vue du dessus)
