Microchip Technology Moniteur d'alimentation à canal unique PAC1711

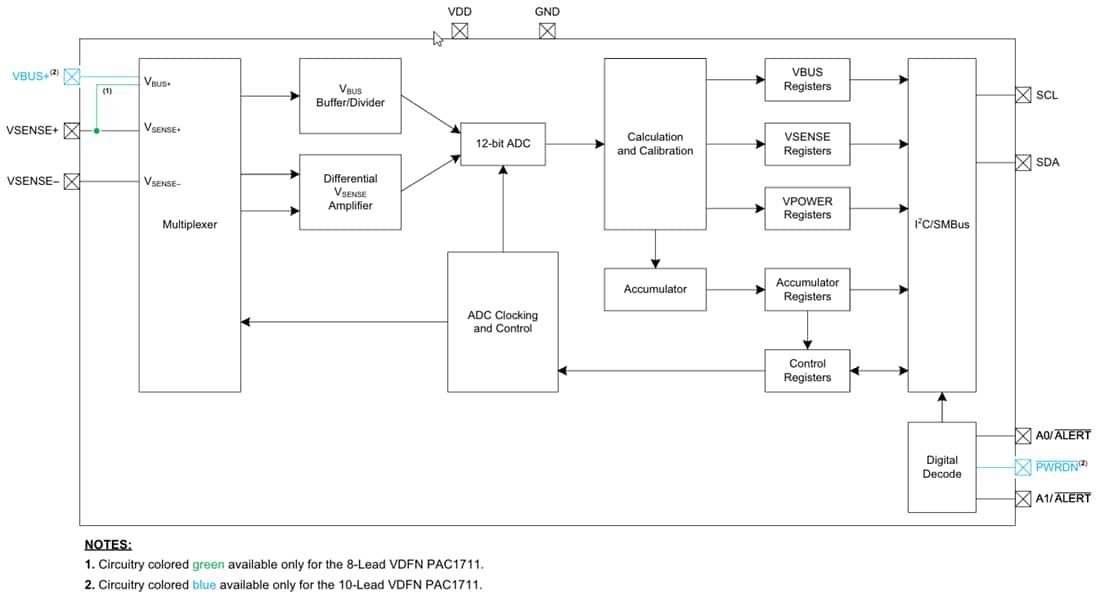

Le moniteur d’énergie PAC1711 à canal unique de Microchip est un moniteur d’énergie à canal unique avec un moniteur de tension de bus et un amplificateur de détection de courant qui alimente un CAN à résolution de 12 bits. Le dispositif est conçu pour la détection de courant côté haut, et la circuiterie numérique effectue des calculs de puissance et une accumulation d’énergie. Cette caractéristique permet une surveillance de l’énergie avec des périodes d’intégration allant jusqu’à un an ou plus. L’hôte du système ou le contrôleur intégré peut récupérer la tension de la résistance de détection, la tension du bus et la puissance proportionnelle accumulée à partir des registres. Le dispositif comprend un système d’alerte qui génère des alertes lorsqu’il détecte des excursions de tension, de courant ou de puissance avec jusqu’à deux broches d’alerte. La fréquence d'échantillonnage et la période d'intégration d'énergie peuvent être contrôlées via I²C ou SMBus. Les mesures ponctuelles et autres commandes peuvent également être configurées via SMBus ou I²C. Le PAC1711 de Microchip emploie un étalonnage en temps réel pour minimiser l'erreur de décalage. Aucun filtre d'entrée n'est requis pour ce dispositif. La mise en moyenne réglable intégrée offre des résultats de mesure de haute résolution et très peu bruyants.
