Microchip Technology Microcontrôleurs (MCU) faible puissance basés sur Arm® Cortex®-M0+ PIC32CM PL10
Les microcontrôleurs faible puissance PL10 PIC32CM basés sur Arm® Cortex®-M0+ de Microchip Technology offrent une combinaison équilibrée de performance, d’efficacité énergétique et de périphériques, ce qui en fait un choix attrayant lors de la transition d’une conception de microcontrôleur 8 bits vers un microcontrôleur 32 bits. La famille PIC32CM PL10 est compatible broche à broche avec les familles AVR Dx de microcontrôleurs (MCU) 8 bits, ce qui permet aux utilisateurs de migrer facilement depuis des conceptions matérielles basées sur des microcontrôleurs AVR. Ces microcontrôleurs (MCU) disposent de périphériques familiers que l'on trouve sur les microcontrôleurs (MCU) 8 bits, notamment les E/S multi-tension (MVIO), la logique personnalisée configurable (CCL) et le système d'évènement (EVSYS). Ces périphériques réduisent la nomenclature (BOM) et l'empreinte de la PCB pour créer des conceptions compactes et rentables.
La combinaison de l'exploitation 5 V et des périphériques analogiques intégrés, tels que le contrôleur tactile périphérique (CTP), le convertisseur analogique-numérique (CAN), et lescomparateurs analogiques, rend ces microcontrôleurs (MCU) PIC32CM PL10 Microchip plus robustes et leur confère une meilleure immunité au bruit.
Caractéristiques
- Cœur Arm Cortex-M0+ avec des vitesses pouvant atteindre 25 MHz sur toute la plage de tension d'alimentation de 1,8 V à 5,5 V
- Jusqu'à 128 ko de Flash, 16 ko de SRAM
- Épaisseurs de boîtier de 20, 28, 32 et 64 broches
- CTP prenant en charge jusqu'à 29 canaux d'auto-capacitance
- MVIO
- Trois interfaces de communication série (SPI, I2C, USART)
- EVSYS à quatre canaux
- CCL
- Un CAN différentiel et à entrée unique à 12 bits
- Trois minuteur/minuteries (TC) de base 16 bits
- Un minuteur/compteur à 16 bits pour contrôle (TCC) avec quatre canaux MLI
- Un minuteur chien de garde
- Deux comparateurs analogiques
- Oscillateur à quartz externe avec détection de défaillance
- Tension d'exploitation de 1,8 V à 5,5 V
- Plages de température
- Industrielle : -40 °C à +85 °C
- Étendue : -40 °C à +125 °C
Applications
- Toucher capacitif
- Appareils et conceptions industrielles dans des environnements bruyants
- Microcontrôleur complémentaire aux MCU ou aux MPU plus grands
- Dispositifs alimentés par batterie
Ressources supplémentaires
Vidéos

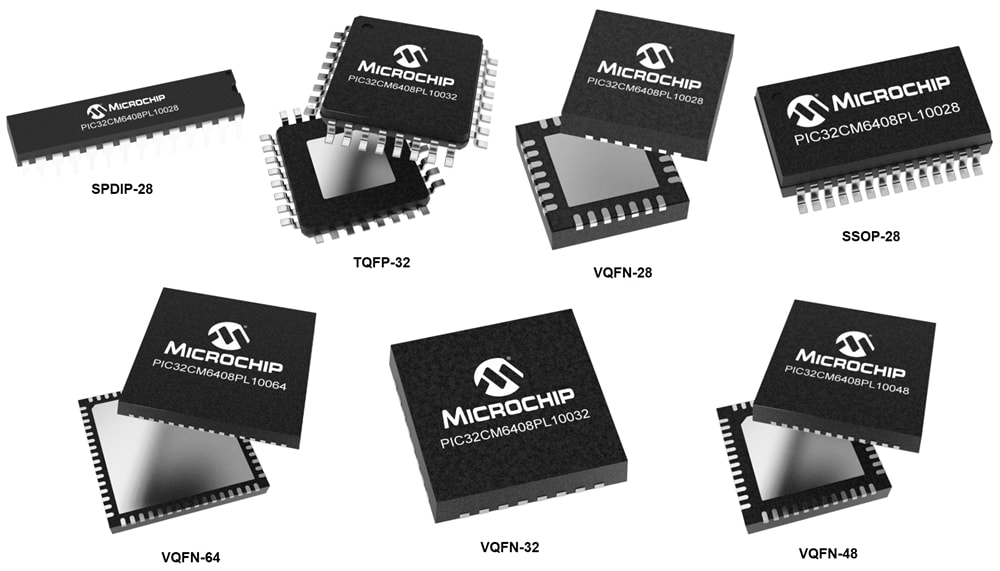

Boîtiers

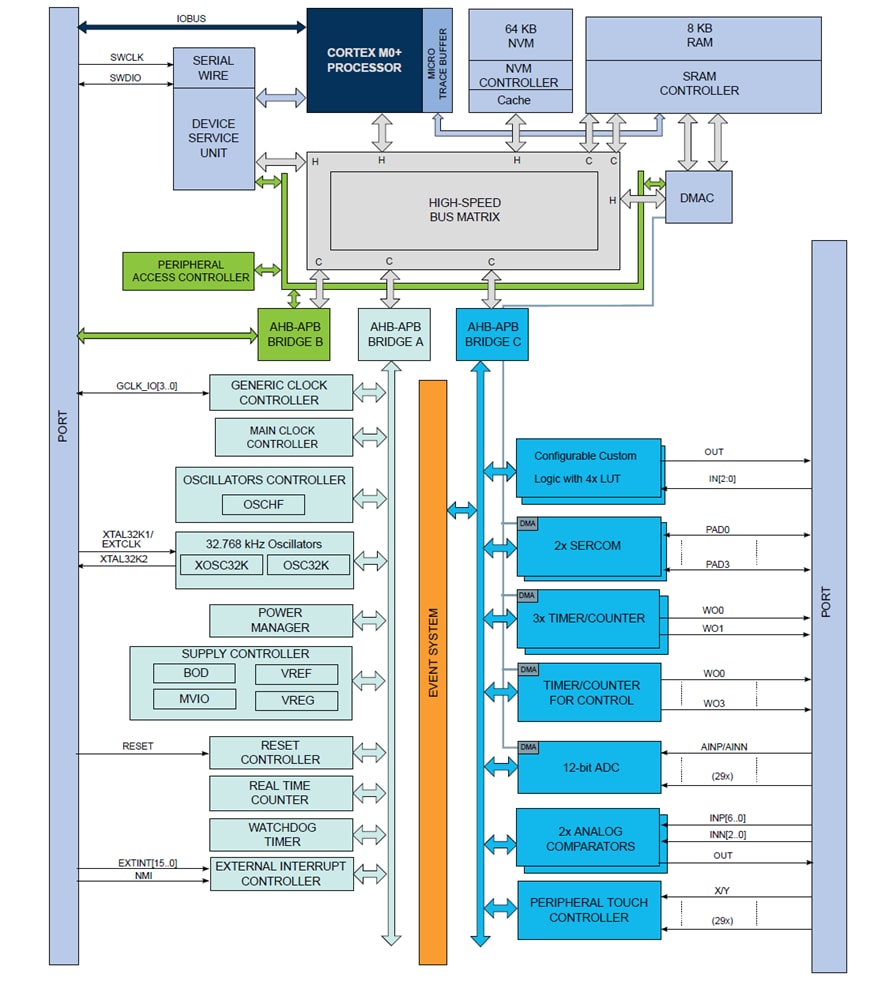

Schéma fonctionnel
Outils de développement
Microchip Technology Kit d'évaluation Curiosity Nano PL10 PIC32CM
Plateforme matérielle pour évaluer le microcontrôleur PL10 PIC32CM avec capacités de programmation et débogage
Microchip Technology Programmateur/débogueur en circuit MPLAB® PICkit™ 5
Permet un prototypage rapide et une programmation portable, prête pour la production, pour tous les composants Microchip.
Microchip Technology Base Curiosity Nano pour Click Boards™ (AC164162)
Conçue pour faciliter la connexion entre les kits Curiosity Nano et les cartes Click Boards™ Mikroe.
Microchip Technology Carte Curiosity Nano Explorer EV58G97A
Explorent et testent la fonctionnalité des périphériques de microcontrôleur avec le Curiosity Nano.
