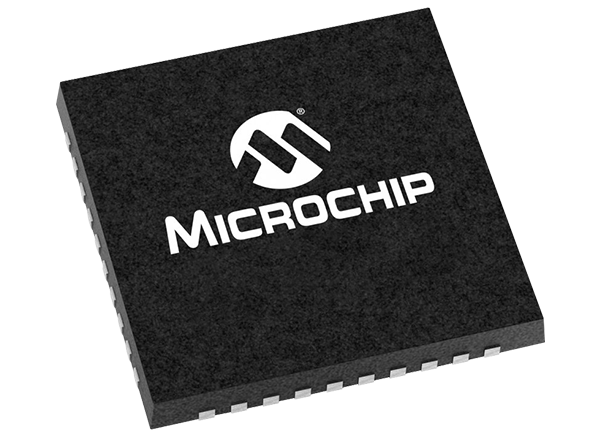

Microchip Technology CI d'interface USB UPD301B/C

Les circuits intégrés d'interface USB UPD301B/C de Microchip Technology sont conçus pour respecter les spécifications de câble et de connecteur USB Type-C™ et la spécification USB Power Delivery 3.0 (PD). Ces circuits intégrés sont autonomes et offrent un contrôleur de port de distribution d'alimentation USB Type-C™ à petit facteur de forme. Ces circuits intégrés sont des solutions PD intégrées avec un microcontrôleur SAMD20 (32 bits ARM Cortex-M0+) et une fonctionnalité MAC/PHY UPD350 PD. L'UPD301B/C intègre de nombreux composants discrets analogiques requis pour les applications PD USB Type-C, y compris deux FET V_CONN avec commutation Rp/Rd. Les applications incluent les terminaux de point de vente, les casiers de chargement, les produits et capteurs IdO, les haut-parleurs intelligents, les moniteurs, les systèmes de conférence, les outils électriques, les stations de chargement multiports et les ports de chargement des sièges arrière des automobiles.

Caractéristiques

Solution d'alimentation (PD) USB Type-C™ (1) pour :

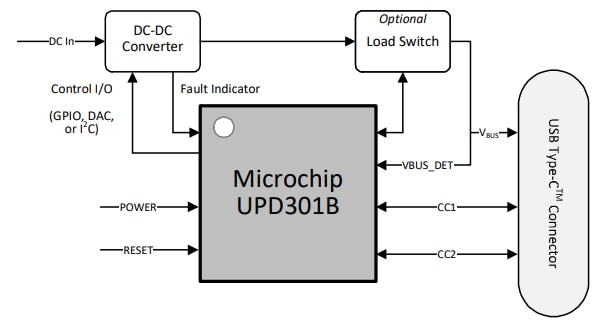

- Applications source uniquement (UPD301B)
- Applications de dissipation uniquement, d'alimentation à double rôle et de données à double rôle (UPD301C)
Dispositif compagnon pour la pile de micrologiciels open source USB PD Software Framework (PSF)
Logiciel entièrement personnalisable
Profils d'alimentation PD standard (15/27/45/60/100 W) pris en charge sans modification logicielle
Compatible MAC USB PD 3.0
Prise en charge du connecteur USB Type-C ™ avec détection et contrôle de connexion
Les composants analogiques discrets intégrés réduisent la nomenclature et l'encombrement de la conception
Prend facilement en charge jusqu'à 3 ports PD supplémentaires via le module complémentaire UPD350
Prise en charge de la température commerciale, industrielle et automobile
- CPU 32 bits Arm Cortex-M0+
64 Ko de mémoire Flash et 8 Ko de RAM

Solution optionnelle à deux, trois ou quatre ports via UPD350 externe
- SPI pour communication externe UPD350
- Le micrologiciel Power delivery contrôle tous les ports
Composants analogiques discrets intégrés
- FET V_CONN avec commutation Rp/Rd
- Terminaison Rd de batterie déchargée (UPD301C uniquement)
- Détection de courant programmable pour les conditions de surintensité
Détection de tension pour les conditions de surtension
Alimentation et E/S :
- Régulateur de tension 1,8 V intégré
- 10 broches d'E/S à usage général configurables
Boîtier :
- 40-VQFN 6.0mm x 6.0mm
Caractéristiques environnementales :
- Plage de température commerciale de 0 °C à 70 °C
- Industriel/AEC-Q100 automobile classe 3
- Plage de température de -40 °C à +85 °C
