Molex Interconnexions fil-à-fil sans genre Ditto™
Les interconnexions sans genre Ditto™ de Molex sont des interconnexions fil-à-fil à faible ampérage qui augmentent les économies et le rendement opérationnel. Le système d'interconnexion à borne et simple logement, avec un pas de 2,50 mm est conçu pour prendre en charge de faible ampérage jusqu'à 7,0 A par lame et des applications à taille de fil 20 à 26 AWG. Cette solution d'interconnexion sans genre réduit de moitié l'outillage d'application requis, le temps de configuration et le coût supporté dans les équivalents fil-à-fil à double genre. Les connecteurs Ditto Molex offrent également une installation d'outils plus rapide sans avoir besoin de changer de machine). Ces interconnexions offrent une plate-forme de normalisation dans les applications de faisceau où les composants proviennent de différentes sources. Les bornes de type cylindrique fournissent aussi un support universel pour une variété de tailles et styles de fils.
Molex Ditto connectors also provide faster tool setup without the need for machine changeovers. These interconnects offer a platform for standardization in harness applications where components are procured from different sources. Barrel-type terminals also provide universal support for a variety of wire gauge and styles. Ditto connectors are available in both high-temperature and glow wire versions.
Caractéristiques
- Current
- Up to 8A (friction-lock housing)
- Up to 5A (positive-lock housing)
- Polarized housing geometry
- Cable assemblies cannot be mis-mated
- Terminals polarized to the housing silos (terminals cannot be inserted upside down in a housing)
- Ensures correct terminal orientation
- Low mating force terminals
- Minimizes operator fatigue when mating cable assemblies
- Friction locking design
- Prevents accidental disengagement of mated cable assemblies
- IPC/WHMA-A-620-compliant conductor and insulator sections
- Ensures mechanically and electrically secure connection between the wires and terminals (when using UL 1007 or UL 1061 wire)
- UL 94V-0 and Glow Wire compliant
- Meets flammability safety standards for home appliance applications in Europe, Asia, and the Americas
Applications
- Consumer Appliances
- Refrigerators
- Washing machines
- Ovens
- Home entertainment systems
- Non-Automotive Transportation (NAT)
- Two- and three-wheelers
- Riding lawnmowers
- Golf carts
- Exterior Lighting
- External building lights
- Electronic message boards
- Electronic street signage
Power Products

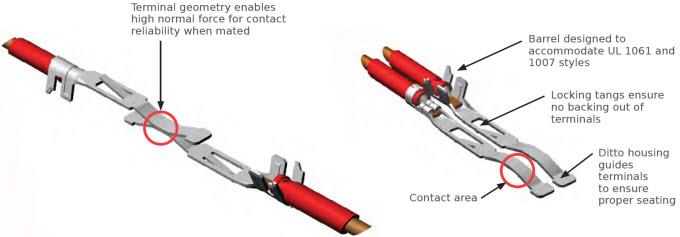

Terminal Design
Unmating Sequence
Unmated Assembly
