Les clips à ressort Molex offrent des performances d'interconnexion de longue durée sur une large plage de fonctionnement. Ces clips à ressort à profil mince offrent une large plage de fonctionnement de 0,25 mm à 1,10 mm pour une plus grande flexibilité de conception avec un contrôle spécifique de la charge. La série 105386 est dotée d'un dispositif anti-accrochage évitant tout dommage sur les contacts en cours d'assemblage. La série 105385 est dotée de côtes recourbées pour éviter l'effet de mèche en soudure. Les clips à ressort Molex sont conçus pour les smartphones et les appareils portables, ils sont aussi idéaux pour les applications industrielles.
Caractéristiques
Large plage de fonctionnement de 0,25 mm à 1,10 mm
Offre une plus grande flexibilité de conception avec un contrôle de charge spécifique

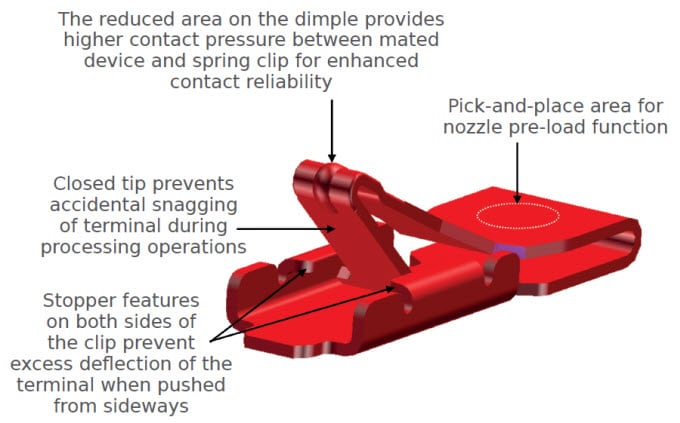

Conception anti-accrochage (105386)
Évite tout dommage sur le contact au cours de l'assemblage et les pertes associés
Largeur étroite du clips 1,00 mm (105386)
Prend en charge les applications sur petites PCB
Durée de 1 500 cycles (105386)
Assure de hautes performances constantes

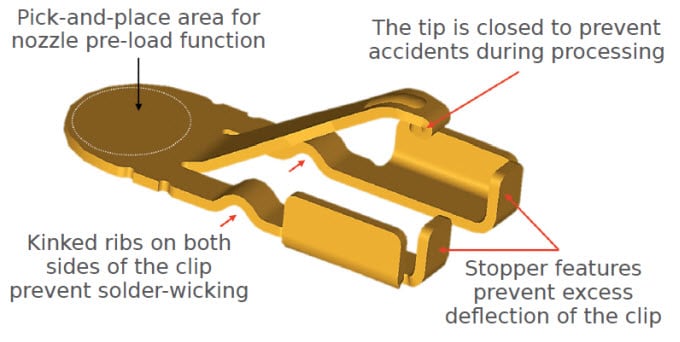

Côtes recourbées (105384)
Évite l'effet de mèche en soudure
Contact de mise à la terre dispositif-à-PCB
Réduit le bruit EMI et les décharges électrostatiques
Contact RF-à-PCB
Fournit des réductions de coûts supérieures en utilisation avec des dispositifs sans fil et sans soudure (p. ex. : antennes)
Caractéristiques techniques
Caractéristiques électriques
Tension (max.) : 10 VCC
Courant (max.)
1,5 A (105386)
1,0 A (105384)
Faible résistance de contact (max.) : 50 mΩ
Données mécaniques
Force normale
0,25 N minimum avant durabilité
0,20 N minimum après durabilité
Durabilité : 1 500 cycles
Vibration : 3,10 G (RMS) entre 20 et 500 Hz, 15 minutes
Applications
Smartphones et appareils mobiles
Grand public / datacoms / télécoms / réseau
Appareils photo numériques
Caméra numérique
Appareils LAN sans fil
Boîtiers adaptateurs
Commutateurs et routeurs SOHO (petit bureau / bureau à domicile)
