Murata Power Solutions Instruments de mesure numériques DMR35 à montage sur panneau
Les instruments de mesure numériques à montage sur panneau DMR35 Murata Power Solutions réalisent des mesures précises du courant ou de la tension CC et disposent de mesures hautement visibles à 3 ½ chiffres (selon la plage sélectionnée) avec un graphique à barres de 21 segments à action rapide. Ce graphique fournit une indication utile de la modification rapide des valeurs mesurées. Les commutateurs DIP accessibles à l'arrière permettent de sélectionner la plage de mesure et la luminosité de l'écran. Ces instruments de mesure sont alimentés par une source externe de 9 VCC à 32 VCC et fournissent une précision de mesure de 0,8 %. Les entrées de mesure offrent une plage d'entrée en mode commun de ±48 V, ce qui simplifie l'utilisation dans une variété d'applications.
Les instruments de mesure numériques à montage sur panneau DMR35 Murata Power Solutions disposent d'un boîtier robuste en polycarbonate qui peut être monté dans un emplacement rond à l'aide des vis fournies. Ces unités sont conçues comme un remplacement mécanique de nombreux instruments de mesure de mouvement analogique couramment disponibles.Les unités disposent d'un écran LED lumineux de 11,4 mm (0,45 po) avec une luminosité réglable.La série DMR35 est idéale pour une utilisation dans les panneaux d'affichage, les instruments de laboratoire, l'automatisation d'usine, la gamme de sites et les applications de modernisation commerciale et industrielle.
Caractéristiques
- Commun
- Fonctionne à partir d'une alimentation externe de 9 V CC à 32 V CC
- Affichage lumineux à LED de 11,4 mm (0,45 po), luminosité réglable
- Mesures jusqu'à 3 ½ chiffres, selon la plage sélectionnée
- Échelle d'affichage du graphique à barres de 21 segments
- Précision de mesure de 0,8 %
- Plage de mesure sélectionnable
- Options de mesure unipolaire et bipolaire
- Large plage d'entrée en mode commun (±48 V)
- Garantie limitée de deux ans
- DMR35-ACA
- Mesure à pleine échelle du courant CA
- Alimentation électrique de 100 VCA à 264 VCA
- DMR35-ACV
- Consommation d'énergie de 15 mA à 120 VCA
- DMR35-DCA
- Résistance shunt de précision interne
- DMR35-DCA3
- Fonctionne avec les résistances shunt externes à sortie de 50 mV aux normes de l'industrie
- DMR35-DCV
- Impédance d'entrée de 1 mΩ
- DMR35-DCxA
- Résistances shunt internes à faible charge
Applications
- Instruments de laboratoire
- Automatisation industrielle
- Ligne du site
- Modernisation commerciale et industrielle
- Panneaux d'affichage

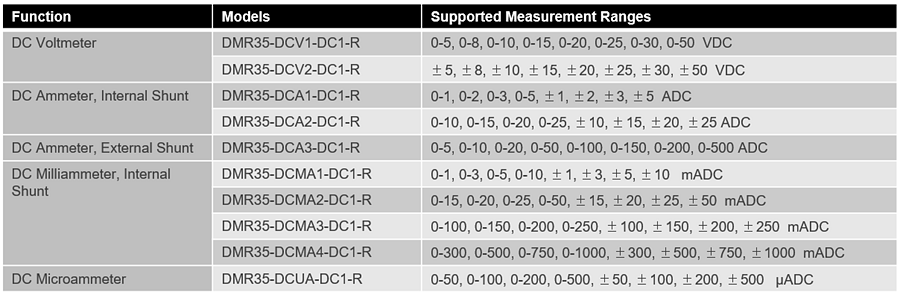

Sélection de produits
Vidéos

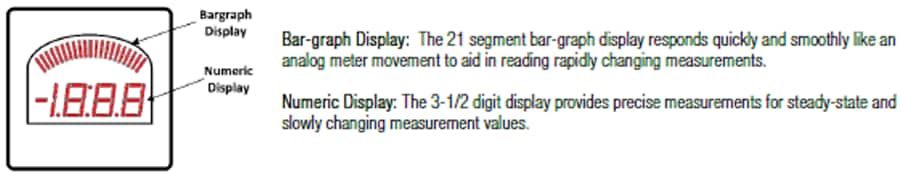

Panneau avant
Panneau arrière et connexions
Schéma de principe - débitmètres
Schéma de principe - voltmètres
Publié le: 2021-04-05
| Mis à jour le: 2022-09-14
