Nexperia ASFET automobiles BUK9Mx et BUK9Yx pour airbags
Les ASFET automobiles BUK9Mx and BUK9Yx de Nexperia pour les applications d'airbag offrent un gain de place (53 % pour LFPAK56, 84 % pour LFPAK33) par rapport aux boîtiers DPAK standard. Les ASFET homologués AEC-Q101 offrent une fiabilité dans les conditions de déploiement de airbag. Ces MOSFET à application spécifique (ASFET) répondent aux besoins spécifiques des applications d'airbag, axés sur des performances de zone de fonctionnement de sécurité (SOA) améliorées pour un mode linéaire amélioré.
Caractéristiques
- Qualifié selon AEC-Q101
- Gain de place (53 % pour le LFPAK56, 84 % pour le LFPAK33) par rapport aux boîtiers DPAK traditionnels
- SOA accru pour de meilleures performances en mode linéaire
- Fiable dans les conditions de déploiement des airbags
- Alternative de tranchée moderne aux générations plus anciennes de la technologie du silicium
- Tous les avantages des pinces en cuivre tels qu'une faible résistance thermique, une faible résistance du boîtier et une capacité de courant élevée
- Proposé en boîtiers LFPAK33 à 8 fils et LFPAK56 à 4 fils
Applications
- Systèmes automobiles 12 V
- MOSFET régulateur de tension d'amorce d'airbag
Vidéos
Notes d'application
- MOSFET pour applications d'airbag
- MOSFET de puissance en mode linéaire
- Résistance thermique du MOSFET LFPAK - Simulation, test et optimisation de la disposition du circuit imprimé
- Applications MOSFET de puissance dans les moteurs BLDC et PMSM automobiles
- Guide de conception thermique MOSFET LFPAK
- Modèles thermiques RC
- Protection de batterie inverse pour applications automobiles
- Courants continus maximaux dans les MOSFET de puissance LFPAK NEXPERIA
- Comprendre les paramètres de la fiche technique du MOSFET de puissance
- Signature de défaillance de la surcharge électrique sur les MOSFET de puissance
- Conception de MOSFET pour un fonctionnement de pilote de grille sûr et fiable

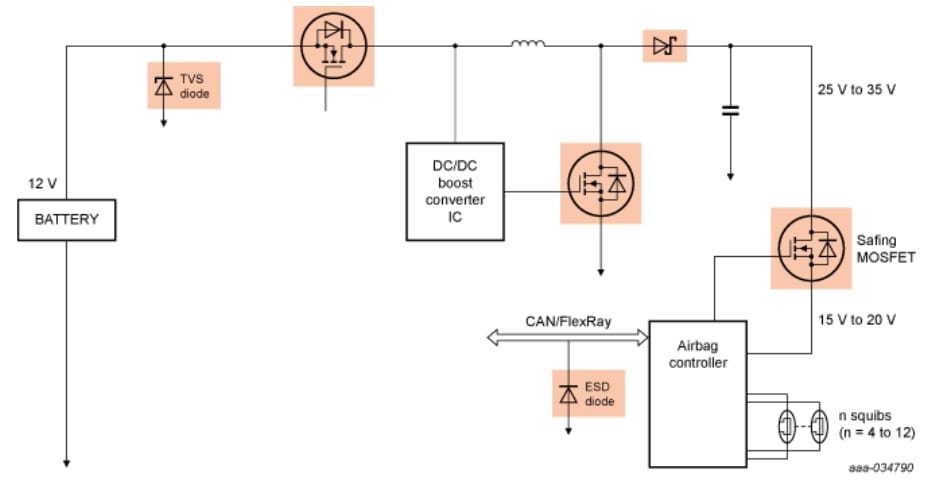

Schéma fonctionnel
View Results ( 7 ) Page
| Numéro de pièce | Fiche technique | Id - Courant continu de fuite | Rds On - Résistance drain-source | Qg - Charge de grille | Pd - Dissipation d’énergie | Package/Boîte |
|---|---|---|---|---|---|---|
| BUK9Y8R8-60ELX |  |
110 A | 5.6 mOhms | 88 nC | 194 W | SOT-669-5 |
| BUK9M20-60ELX | |
40 A | 13 mOhms | 40 nC | 79.4 W | LFPAK-8 |
| BUK9M31-60ELX | |
35 A | 21 mOhms | 12.8 nC | 70.2 W | LFPAK-8 |
| BUK9M67-60ELX | |
20 A | 44 mOhms | 14 nC | 45 W | LFPAK-8 |
| BUK9Y13-60ELX | |
90 A | 7.9 mOhms | 58 nC | 147 W | LFPAK-8 |
| BUK9Y7R0-60ELX | |
125 A | 4.5 mOhms | 109 nC | 238.4 W | SOT-669-5 |
| BUK9Y22-60ELX | |
50 A | 15 mOhms | 34 nC | 95 W | SOT-669-5 |
Publié le: 2022-04-13
| Mis à jour le: 2023-02-10
