Nexperia Contrôleurs NEX52080 de source d'alimentation USB Type-C®

Les contrôleurs NEX52080 USB Type-C® et Power Delivery (PD) de Nexperia prennent en charge plusieurs protocoles de charge rapide basés sur DP/DM. Les contrôleurs NEX52080 de Nexperia sont conçus pour les applications de sources d'alimentation prenant en charge la détection CC Type-C, la communication PD avec les câbles et les appareils PD, ainsi que la négociation de contrat d'alimentation DP/DM avec les appareils mobiles prenant en charge la charge rapide. Ces dispositifs sont conçus avec des boucles de contrôle à tension constante (CV) et à courant constant (CC) pour prendre en charge les applications avec optocoupleurs et pour fonctionner avec divers convertisseurs CC/CC ou CA/CC.

Caractéristiques

  • Contrôleur USB Type-C PD
    • Publicité de capacité de source programmable Type-C par défaut, 1,5 A, 3 A
    • USB PD3.1 SPR avec PPS
    • Alimentation et interrupteur intégrés VCONN
    • Processus opérationnel standard (SOP) pour le support de la communication de l'e-Marker
  • Prise en charge des protocoles de chargement mobile
    • BC1.2 DCP et protocoles de chargement hérités
    • Protocoles de chargement propriétaires
  • Large plage de fonctionnement de 3,3 V à 29,4 V
  • Les broches CC1 et CC2 avec une tolérance de 30 V pour résister aux courts-circuits sur VBUS
  • GPIO programmables
  • Interface I2C
  • Pilote de porte N-MOSFET intégré
  • Compensation programmable du câble pour VBUS
  • Décharge intégrée de VIN et VBUS (GPIO configurable pour actionner le MOSFET de décharge externe côté bas)
  • Prise en charge du mode basse consommation
  • Protection contre les défauts programmable et seuil
    • OVP et UVP
    • OVP pour les broches CC et les broches DP/DM
    • OCP de sortie VBUS programmable
    • Surchauffe
  • Communication multi-CI pour une distribution d'énergie intelligente dans les applications multi-ports
  • Microcontrôleur embarqué avec MTP 32 ko
  • Options de boîtier HWQFN16 (pas de 0,65 mm) et HWQFN24 (pas de 0,5 mm) de 4,0 mm x 4,0 mm x 0,75 mm

Applications

  • Adaptateurs d'alimentation
  • Adaptateurs muraux
  • Stockage d'énergie

Caractéristiques techniques

  • Plage de tension d'alimentation de 3,3 V à 29,4 V
  • Seuil typique de mise sous tension de 3,1 V pour le CI lors du redémarrage
  • Seuil typique de verrouillage de 2,85 V du CI en cas de sous-tension
  • Sortie typique de 1,5 V de la LDO interne sur la broche VCC
  • Plage de courant de décharge de charge programmable de 70 mA à 170 mA
  • Plage de précision de contrôle de la tension de sortie de ±1 % à ±3 %
  • Résistance de détection de courant typique de 5 mΩ
  • Précision de la plage de contrôle du courant de sortie de ±0,15 A à ±3 A
  • Point de déclenchement de la protection contre les surintensités typique de 3,2 A
  • Point de déclenchement de la protection contre les courts-circuits typique de 21 A
  • Courant de décharge de la gâchette typique de 20 mA
  • Résistance thermique
    • 46 °C/W (HWQFN24) et 47 °C/W (HWQFN16) de la jonction à l'environnement
    • 22 °C/W (HWQFN16) et 23 °C/W (HWQFN24) de la jonction au boîtier
  • Valeurs nominales de décharge électrostatique (ESD)
    • Modèle de corps humain (HBM) ±2 000 V selon ANSI/ESDA/JEDEC JS-001
    • Modèle d'appareil chargé (CDM) ±500 V selon la spécification JESD22-C101 de JEDEC
  • Plage de température ambiante de -40 °C à +85 °C
  • Plage de température de jonction de -40 °C à +125 °C

Schéma du circuit d’application

Schéma du circuit d'application - Nexperia Contrôleurs NEX52080 de source d'alimentation USB Type-C®

Diagramme fonctionnel

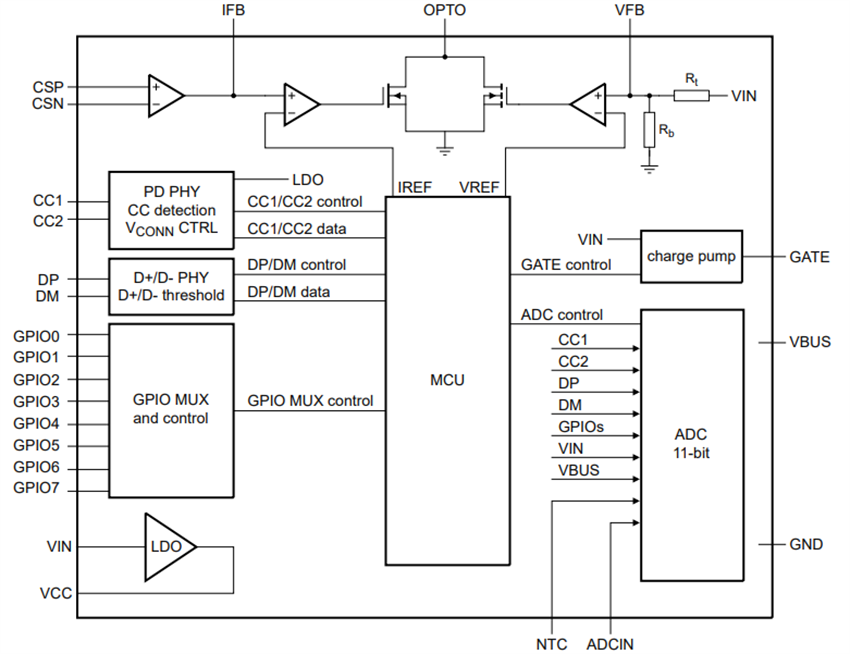

Schéma de principe - Nexperia Contrôleurs NEX52080 de source d'alimentation USB Type-C®
