Nexperia Contrôleurs de correction du facteur de puissance (PFC) NEX8x88
Les contrôleurs de correction du facteur de puissance (PFC) NEX8x88 de Nexperia prennent en charge les opérations en mode transition (CrM/DCM) (NEX83088/NEX83288) et en multi-mode (CCM/CrM/DCM) (NEX83188). L’appareil utilise un contrôle VOT basé sur le mode de courant moyen pour obtenir un facteur de puissance élevé et un courant de faible distorsion harmonique totale (THD) sur une large plage de tensions et de charges de ligne.
Le PFC délivre un courant d'alimentation très faible en mode rafale, ce qui permet une perte de puissance minimale en veille. La fréquence de commutation proche de la région de passage par zéro de la tension secteur est diminuée via la méthode de contrôle. Le NEX8x088 est doté d'une protection contre les surtensions (OVP), d'une limite de courant cycle par cycle (CBC), d'une protection contre les boucles ouvertes (OLP), d'une protection contre les surchauffes (OTP) et d'une protection contre les baisses et les hausses de tension.
Les PFC NEX8x88 de Nexperia sont logés dans un boîtier SO8.
Caractéristiques
- NEX83088/NEX83288 - opérations en mode transition (CrM/DCM)
- NEX83188 - opérations en multi-mode (CCM/CrM/DCM)
- Contrôle à durée variable adaptatif
- Prend en charge le pilotage directe des HEMT GaN en mode E
- Alimentation par avance du voltage de ligne
- Circuit d’amélioration du THD intégré
- Circuit d’amélioration dynamique intégré
- Commutation de tension au creux / à tension nulle pour des pertes de commutation minimales
- Limite de fréquence de commutation maximale pour réduire les pertes
- Protections robustes :
- UVLO/OVP pour VCC
- OVP de sortie
- Limite de courant cycle par cycle (CBC)
- Protection contre les boucles ouvertes (OLP)
- Protection contre les surchauffes (OTP)
- Protection contre les hausses et les baisses de tension
Applications
- Écrans ou téléviseurs LCD
- Adaptateurs d'alimentation pour ordinateurs personnels
- Chargeurs rapides USB Power Delivery
- Tous les appareils hors ligne nécessitant une correction du facteur de puissance
Caractéristiques techniques
- Température de jonction de -40 °C à 150 °C
- Tension d’alimentation de -0,3 V à 40 V
- Disponible dans un boîtier plastique SO8 de petite taille ; 8 broches ; pas de 1,27 mm ; corps de 4,9 mm x 3,9 mm x 1,75 mm
Ressources supplémentaires

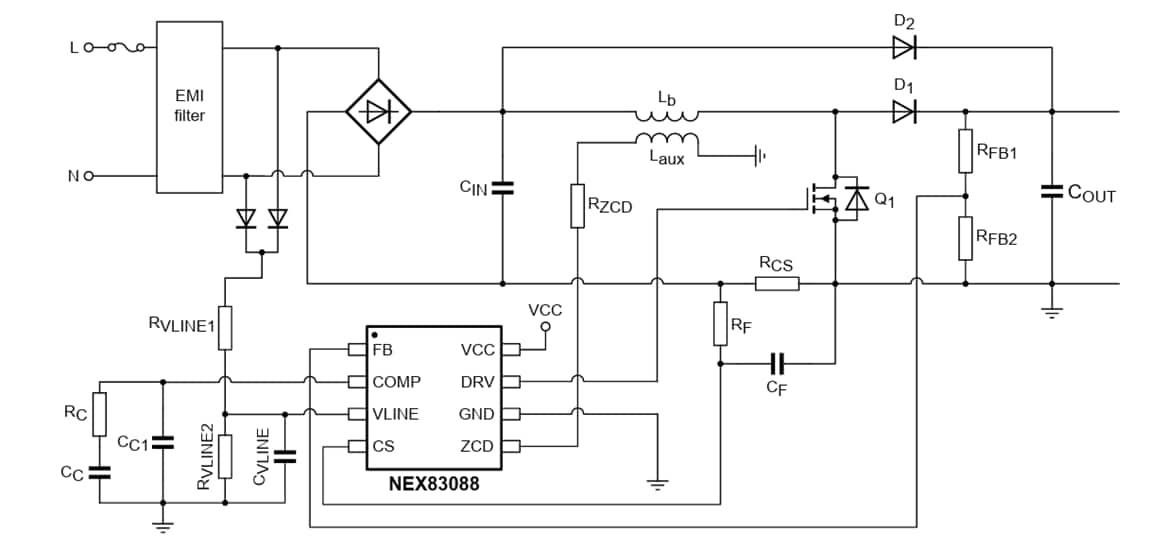

Application standard du NEX83088

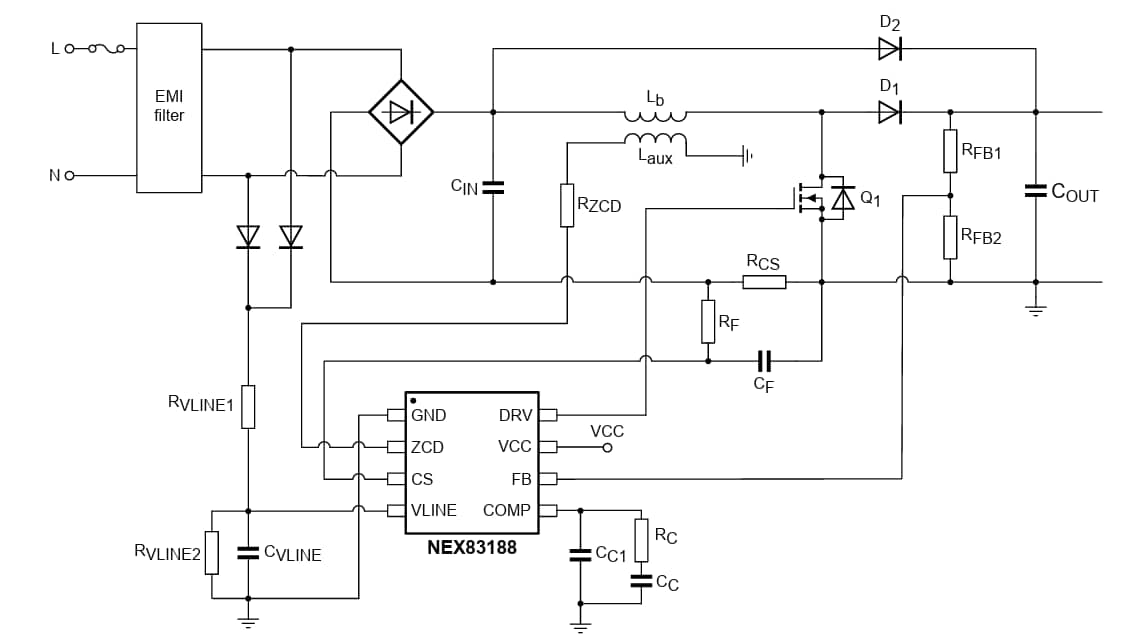

Application standard du NEX83188

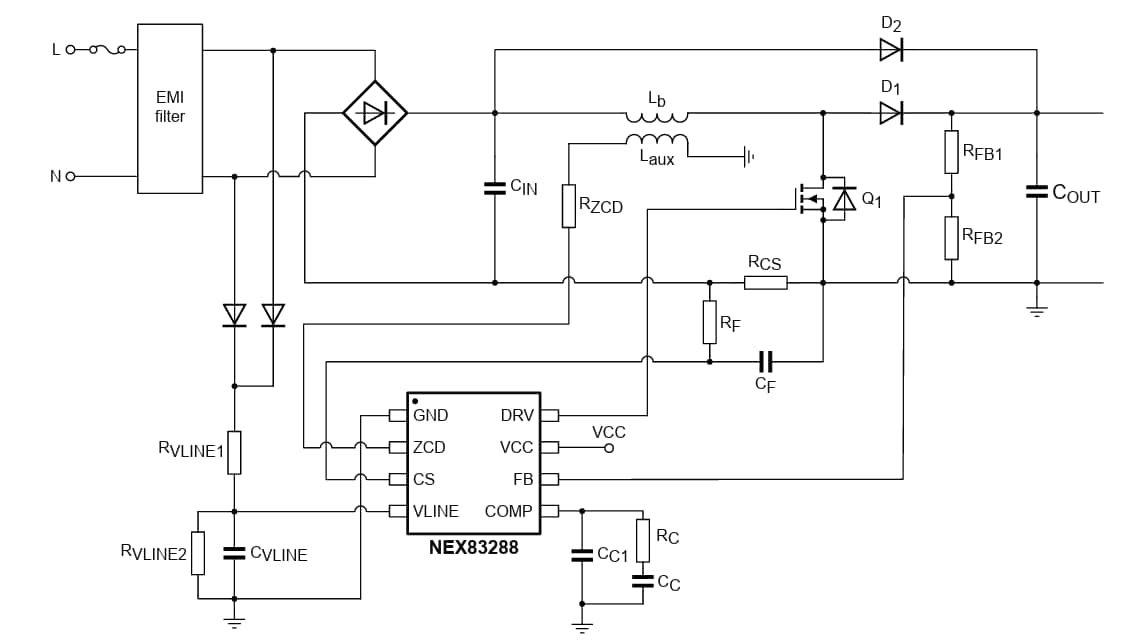

Application standard du NEX83288
Publié le: 2025-11-17
| Mis à jour le: 2025-11-26
