Nexperia Cartes NX-xB-GAN

La carte d'évaluation NX-DP-GAN039-TSC permet de réaliser des tests à double impulsion sur des FET GaN dans un boîtier CCPAK (Cooled Copper-Clip Package) refroidi par le dessus. Cette carte est optimisée pour une faible inductance et dispose d' une capacité de détection de courant intégrée pour prendre en charge l'évaluation des performances de commutation standard. La carte d'évaluation NX-DP-GAN039-TSC peuvent également être configurée pour prendre en charge l'analyse de résistance thermique et l'exploitation continue de convertisseur à demi-pont en mode buck ou boost. Cette carte peut être associée à une inductance haute puissance appropriée pour atteindre une puissance de sortie de 5 kW à une fréquence de commutation de 100 kHz.

La carte d'évaluation NX-HB-GAN039-BSCUL offre les éléments d'un simple convertisseur boost ou buck. Cela permet une étude de base des caractéristiques de commutation et de l'efficacité atteignable avec les FET GaN 650 V. Cette carte d'évaluation est dotée de connecteurs de sélection qui permettent d'utiliser soit une seule entrée logique, soit des entrées à niveau haut/bas séparées. Les entrée et sortie haute tension peuvent fonctionner jusqu'à 400 V_CC, avec une puissance de sortie pouvant atteindre 3,5 kW.

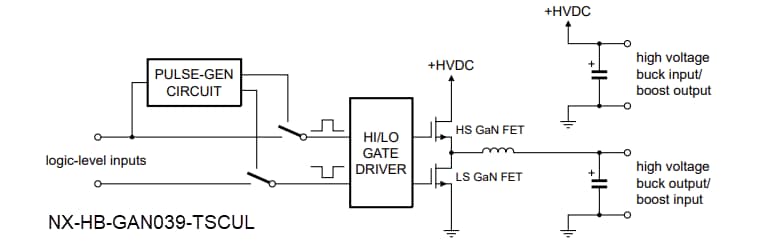

La carte d'évaluation NX-HB-GAN039-TSCUL offre les éléments d'un convertisseur boost ou buck simple. Cela permet une étude de base des caractéristiques de commutation et de l'efficacité atteignable avec les FET GaN 650 V. Cette carte d'évaluation est dotée de connecteurs de sélection qui permettent d'utiliser soit une seule entrée logique, soit des entrées à niveau haut/bas séparées. Les entrée et sortie haute tension peuvent fonctionner jusqu'à 400 V_CC, avec une puissance de sortie pouvant atteindre 3,5 kW.

La carte d'évaluation NX-HB-GAN041UL offre les éléments d'un convertisseur boost ou buck simple. Cela permet une étude de base des caractéristiques de commutation et de l'efficacité atteignable avec les FET GaN 650 V. Cette carte d'évaluation est dotée de connecteurs de sélection qui permettent d'utiliser soit une seule entrée logique, soit des entrées à niveau haut/bas séparées. Les entrée et sortie haute tension peuvent fonctionner jusqu'à 400 V_CC, avec une puissance de sortie pouvant atteindre 3,5 kW.

La carte d'évaluation NX-HB-GAN111UL offre les éléments d'un convertisseur boost ou buck simple en utilisant le FET GaN GAN111-650WSB. Ce carte permet une étude de base des caractéristiques de commutation et de l'efficacité atteignable avec les FET GaN 650 V. La carte d'évaluation NX-HB-GAN111UL est dotée de connecteurs de sélection qui permettent d'utiliser soit une seule entrée logique, soit des entrées à niveau haut/bas séparées. Les entrée et sortie haute tension peuvent fonctionner jusqu'à 400 V_CC, avec une puissance de sortie pouvant atteindre 2 kW.

La carte d'évaluation NX-HB-GAN3R2-BSC offre les éléments d'un convertisseur boost ou buck simple. Cela permet une étude de base des caractéristiques de commutation et de l'efficacité atteignable avec les FET GaN E-Mode 100 V. Cette carte d'évaluation est dotée de connecteurs de sélection qui permettent d'utiliser soit une seule entrée logique, soit des entrées à niveau haut/bas séparées. Les entrée et sortie haute tension peuvent fonctionner jusqu'à 60 V_CC, avec une puissance de sortie >350 W.
