Nexperia Redresseurs SiGe (SiGe) Silicon Germanium

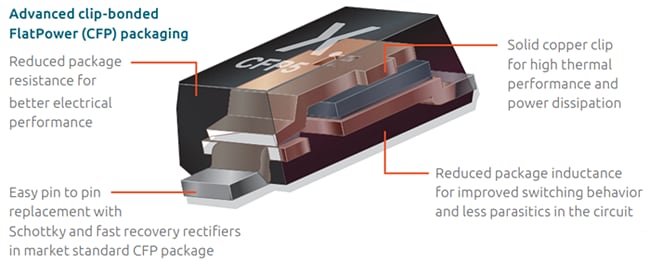

Les redresseurs Silicon Germanium (SiGe) Nexperia combinent le rendement des redresseurs Schottky avec la stabilité thermique des diodes à récupération rapide, permettant aux ingénieurs d’optimiser les conceptions de puissance 120 V à 200 V pour un rendement supérieur. Ces redresseurs SiGe AEC-Q101-compliant offrent une zone de fonctionnement sécurisée étendue sans emballement thermique jusqu’à +175°C, ce qui rend ces redresseurs Nexperia idéaux pour les applications à haute température ambiante. Les redresseurs SiGe sont logés dans des boîtiers CFP (Clip-Bond FlatPower), qui disposent d’une pince en cuivre massif pour de hautes performances thermiques et une dissipation de puissance.
Caractéristiques
- Homologué AEC-Q101
- Tension inverse de 120 V, 150 V et 200 V (VR)
- Courant direct de 1 A, 2 A et 3 A (IF)
- Faible tension directe (VF) et faible charge de récupération inverse (Qrr)
- Faible courant de fuite < 1 nA
- Stabilité thermique jusqu’à +175 °C Tj
- Commutation rapide et fluide
- Capacité parasite et inductance faibles
- Impact minimal sur la compatibilité électromagnétique (CEM), permettant une certification simplifiée
- Boîtier CFP robuste, peu encombrant
- Dimensions des boîtiers
- CFP5 (SOD128) : 3,8 mm x 2,5 mm x 1,0 mm
- CFP3 (SOD123W) : 2,6 mm x 1,7 mm x 1,0 mm
Applications
- Automobile
- Éclairage à LED
- Unités de commande moteur
- Infrastructure de communication telle que les stations de base 5G
- Alimentation de serveur
Notes d'application
- Zone de fonctionnement sécurisée à polarisation inverse (SOA) des redresseurs
Cette Note d’application explique l’emballement thermique d’un redresseur, démontre le calcul du SOA et décrit les principaux facteurs influant sur les limites thermiques d’un redresseur.
Vidéos
Avantages du boîtier CFP
Avantages du redresseur SiGe
