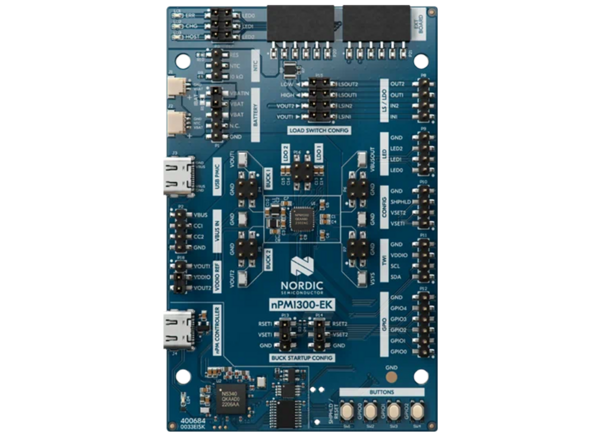

Nordic Semiconductor Kit d'évaluation PMIC nPM1300-EK
Le kit d’évaluation PMIC nPM1300-EK de Nordic Semiconductor permet une évaluation simple et une configuration sans code des CI de gestion d’alimentation (PMIC) nPM1300. Connectez-vous à l’application nPM PowerUP qui se trouve dans nRF Connect pour plate-forme fixe et configurez tous les paramètres du nPM1300 via une interface graphique intuitive, puis exportez le code pour l'implémentation dans l’application dans le microcontrôleur (MCU) d'un utilisateur. Le nPM1300-EK propose des connecteurs de batterie JST pour batteries avec ou sans NTC internes, ainsi que des broches mâles pour accéder à toutes les connexions du nPPM1300. De plus, trois LED et quatre boutons-poussoirs sont intégrés pour une utilisation facile lors de l’évaluation de la fonctionnalité du GPIO et du pilote LED du PMIC.
Caractéristiques
- Intégration fluide et configuration sans code avec l’application de bureau nPM PowerUP
- Les connecteurs à broches mâles donnent accès à toutes les connexions PMIC nPM1300 pour une connexion facile à des équipements de test externes
- Les LED intégrées (3) et les boutons-poussoirs (4) permettent l’évaluation des pilotes LED et des GPIO intégrés du PMIC
- Compatible USB-C™ pour l’alimentation et la communication de données
- Boîtier QFN ou WLCSP compact, facile à utiliser
- Gestion de système
- 2 convertisseurs buck très performants
- Chargeur de batterie 800 mA
- Jauge de charge précise avec SoC (système sur puce) nRF
- Fonctionnalité de réinitialisation matérielle à un ou deux boutons
- Minuteur de démarrage et watchdog
- Modes sommeil et hibernation
Applications
- Évaluation du PMIC nPM1300
- Gestion de l’alimentation pour le prototypage sur carte d’expérimentation d’applications d’alimentation embarquées
- Cartes de contrôleurs de charge de batterie pour les prototypes de chargement sans PMIC intégrés
Caractéristiques techniques
- Chargeur de batterie
- Conforme à la réglementation JEITA
- Plage de tension de terminaison de 3,5 V à 4,45 V
- Chemin d’alimentation dynamique
- Plage de courant de charge de 32 mA à 800 mA
- Régulateurs Buck (2)
- Plage de sortie de 1,0 V à 3,3 V
- Limite de courant de 200 mA (chaque sortie)
- Régulateur d’entrée
- Plage d’entrée de 4,0 V à 5,5 V
- Plage de sortie non régulée de 4,0 V à 5,5 V
- Protection contre les surtensions transitoires 22 V
- Limite de courant USB-C de 1500 mA
- Plage de tension de batterie de 2,3 V à 4,45 V
- Plage de température de fonctionnement de -40 °C à +85 °C
PMIC associés
Nordic Semiconductor CI de gestion de l'alimentation nPM1300
Intègre des fonctions essentielles pour les conceptions intégrées BLE tout en prenant en charge une charge efficace de la batterie.
