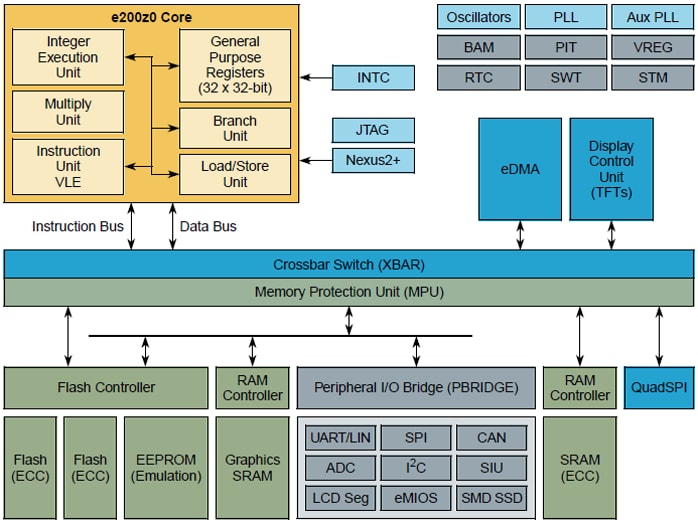

Microcontrôleurs Power Architecture® 32 bits série PX Freescale

Les microcontrôleurs Power Architecture® 32 bits série PX de Freescale sont conçus pour permettre le développement d'applications IHM industrielles en fournissant une solution à puce unique capable d'héberger des applications en temps réel et de commander un écran TFT directement en utilisant un contrôleur d'écran TFT couleur sur puce. Ces puces PXD10 comprennent un cœur de processeur hôte économique avec une catégorie intégrée Power Architecture®. Le processeur est totalement compatible en mode utilisateur avec Power Architecture®. Il profite de l'infrastructure de développement disponible des appareils Power Architecture® actuels avec une prise en charge complète par les pilotes logiciels, les systèmes d'exploitation et le coût de configuration disponibles pour faciliter les implémentations de l'utilisateur.

Fiche technique

Descriptif du produit

Manuel de référence

Afficher la liste des produits

• Complexe de cœur CPU conforme à la technologie unique Power Architecture de 32 bits (e200z0h)
• Mémoire Flash ECC sur puce avec contrôleur Flash
• SRAM ECC maximale de 48 Ko sur puce avec contrôleur SRAM
• SRAM graphique non ECC maximale de 160 Ko avec
  contrôleur SRAM
• Unité de protection de la mémoire (MPU)
• Contrôleur d'interruption (INTC)
• Boucles à verrouillage de phase et modulation à deux fréquences (FMPLL)
• Architecture à commutateur de traverse permettant un accès simultané des
  périphériques, de la mémoire Flash ou de la RAM pour plusieurs bus maîtres
• Contrôleur d'accès à la mémoire directe amélioré de 16 canaux (eDMA)
• Module d'assistance au démarrage (BAM)
• Unité de commande d'affichage pour les écrans LCD TFT
• Interface de données parallèle (PDI)
• Module de pilote de segment LCD
• Module de contrôleur de moteur pas-à-pas (SMC)
• Convertisseur analogique-numérique (CAN) à 10 bits
• Deux modules d'interface périphérique sérielle (DSPI)
• Contrôleur de mémoire Flash sérielle à quatre SPI

• Deux modules de commande de flexible de réseau local interconnecté (LINFlex)
• Deux contrôleurs à CAN plein 2.0B
• Quatre contrôleurs de bus internes I²C
• 133 GPIO configurables
• Compteur en temps réel (RTC)
• Minuteurs système

Module de minuteur système de 32 bits à quatre canaux (STM)
Module de minuteur d'interruption périodique de 32 bits à quatre canaux (PIT)
Horloge de surveillance système (SWT)

• Module d'unité d'intégration système (SIU)
• Module de configuration et d'état système (SSCM)
• Module de génération d'horloge (MC_CGM)
• Unité de surveillance d'horloge (CMU)
• Module de mode d'entrée (MC_ME)
• Module de génération de réinitialisation (MC_RGM)
• Interface de développement Nexus (NDI)
• Contrôleur de régulateur de tension sur puce

Les microcontrôleurs série PXD20 de 32 bits Power Architecture® de Freescale reposent sur la technologie Power Architecture® qui offre une solution d'affichage à puce unique rentable pour le secteur industriel. Les pilotes TFT intégrés avec une capacité d'entrée vidéo numérique à partir d'une source vidéo externe, une importante mémoire sur puce (y compris une mémoire graphique dédiée) et des méthodologies de conception à faible consommation fournissent souplesse et fiabilité pour répondre aux exigences d'affichage des environnements difficiles. L'architecture de plateforme comprend des unités de commande d'affichage sur puce qui pilotent directement un maximum de deux affichages TFT. La gamme PXD20 offre une solution d'affichage industriel haute qualité.

Fiche technique
Fiche d'informations de la gamme
Manuel de référence

Afficher le détail des produits

• Complexe de cœur CPU conforme à la technologie unique Power Architecture Book E de 32 bits (e200z4d)
• Deux unités de commande d'affichage pour le pilotage direct d'un maximum de deux affichages LCD TFT jusqu'à la résolution WVGA
• Contrôleur unique pouvant piloter un affichage TFT LCD à résolution XGA

Mémoire disponible

• 2 Mo de mémoire Flash avec ECC
• 1 Mo sur puce de SRAM graphique non ECC avec contrôleur SRAM graphique à deux ports

• Contrôleur de moteur pas-à-pas
• CAN 10 bits
• Deux minuteurs à 16 canaux
• Contrôleur DRAM - complexe cœur DDR1/2, LPDDR32-Bit CPU (e200z650)

• Interface homme-machine (HMI)
• Contrôle des bâtiments
• Instruments

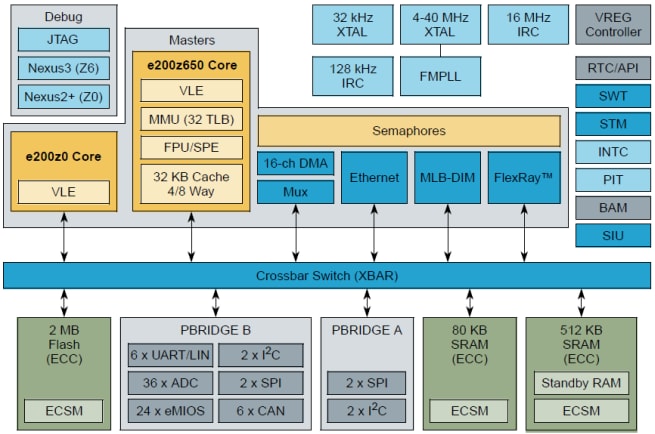

Les microcontrôleurs Power Architecture® 32 bits série PXN20 de Freescale sont des microcontrôleurs bicœur de 32 bits reposant sur la technologie Power Architecture® qui prend en charge de nombreux protocoles de communication, ce qui permet une passerelle industrielle rentable et fiable avec des performances de pointe. Une grande quantité de mémoire Flash sur puce, de SRAM sur puce avec capacité de code de correction d'erreurs, CAN à 36 canaux, deux cœurs et un hôte d'E/S série font du PXN20 une solution de choix pour votre prochain cycle de conception.

Fiche technique

Descriptif du produit

Manuel de référence

Afficher le détail des produits

• Complexe de cœur CPU de 32 bits (e200z650)
• Processeur d'E/S de 32 bits (e200z0)
• Mémoire Flash sur puce de 2 Mo
• 512 Ko + 80 Ko (592 Ko) de SRAM ECC sur puce
• Contrôleur d'accès direct à la mémoire à 16 canaux
• Contrôleur Ethernet rapide
• Interface Media Local Bus (MLB)
• Contrôleur d'interruption (INTC)
• Module de convertisseur analogique-numérique (CAN)
• Interface périphérique en série (SPI)

• Interface de communication Inter-IC (I²C)
• Module d'interface de communication série (eSCI)
• Entrée/sortie minutée eMIOS200
• Minuteurs à 24 canaux et 16 bits
• Module de contrôleur de zone de réseau (FlexCAN)
• Contrôleur FlexRay à deux canaux
• Contrôleur JTAG
• Interface de développement Nexus (NDI)
• Le régulateur de tension interne permet un fonctionnement
  depuis une alimentation unique de 3,3 V ou 5 V

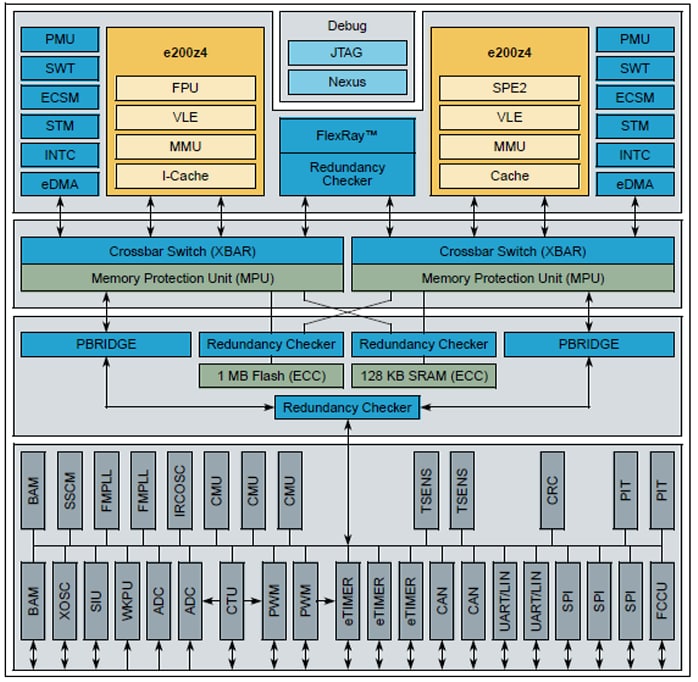

Les microcontrôleurs Power Architecture® 32 bits série PXS20 de Freescale sont des appareils de système sur puce reposant sur la technologie Power Architecture® et offrent des améliorations de l'introduction de l'architecture dans les applications intégrées. Ils comprennent une prise en charge supplémentaire des instructions pour le traitement de signal numérique (DSP), ainsi que des technologies comme une unité de traitement de temps améliorée, un convertisseur analogique vers numérique en attente amélioré, un contrôleur de zone de réseau et un système d'entrée et de sortie modulaire amélioré. La gamme PXS20 de microcontrôleurs de 32 bits est la dernière réussite parmi les contrôleurs de sécurité intégrés. Le cœur de processeur hôte avancé et économique de la gamme PXS20 respecte la catégorie intégrée Power Architecture®.

Ressources supplémentaires
 :

Fiche technique

Descriptif du produit

Manuel de référence

Afficher la liste des produits

• e200z4d bicœur haute performance
• Mémoire disponible

Mémoire Flash de 1 Mo avec ECC
SRAM sur puce de 128 Ko avec ECC
Capacités RWW intégrées pour l'émulation EEPROM

• Concept de sécurité SIL3/ASILD novateur : mode LockStep et protection Fail-safe

Sphère de réplication (SoR) pour les composants clés (comme le cœur de CPU, eDMA, le commutateur de traverse)
Unité de commande et de collecte de défaillances (FCCU)
Unité de vérification et de contrôle de la redondance (RCCU) sur les sorties de la SoR connectée à la FCCU
Auto-test intégré de démarrage pour la mémoire (MBIST) et la logique (LBIST) déclenché par le matériel
Auto-test intégré au démarrage pour CAN et mémoire Flash déclenché par un logiciel
Module de surveillance amélioré de sécurité répliqué
Capteur de température de jonction répliquée
Interruption non masquable (NMI)
Unité de protection de mémoire à 16 régions (MPU)
Unités de surveillance d'horloge (CMU)
Unité de gestion d'alimentation (PMU)
Unité de vérification de redondance cyclique (CRC)

• Mode parallèle découplé pour une utilisation haute performance des coeurs répliqués

• Interface Nexus Class 3+
• Interruptions

Contrôleur à 16 priorités répliqué
Contrôleur eDMA à 16 canaux répliqué

• GPIO programmable individuellement comme entrée, sortie ou fonction spéciale
• Trois unités eTimer à utilisation générale de 6 canaux
• 2 unités FlexPWM

Quatre canaux à 16 bits par module

• Interfaces de communication

2 canaux LINFlexD
3 canaux DSPI avec génération de sélection de puce automatique
2 interfaces FlexCAN (2.0 B Active) avec 32 objets de message
Module FlexRay (V2.1 Rev. A) avec 2 canaux, 64 tampons de messages et débits de données maximaux de 10 Mb/s

• Deux convertisseurs analogique-numérique (CAN) à 12 bits

16 canaux d'entrée
Unité de déclencheur croisé (CTU) programmable pour synchroniser la conversion CAN avec minuteur et PWM

• Générateur d'ondes sinusoïdales (N/A avec filtre passe-bas)
  - chargeur Bootstrap CAN/UART sur puce
• Alimentation unique de 3 V à 3,6 V

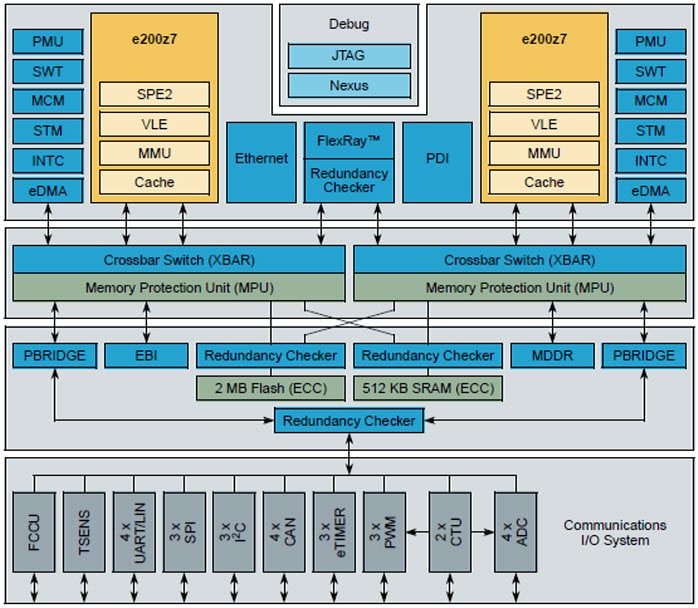

Les microcontrôleurs Power Architecture® de 32 bits série PXS30 de Freescale sont des microcontrôleurs intégrés Power Architecture® conçus pour les applications de sécurité critiques. Tous les appareils de cette gamme sont conçus avec une architecture de sécurité à deux cœurs. Les appareils fournissent plus de puissance de traitement et des tailles de mémoire plus grandes, pour gérer de nombreuses conceptions industrielles. Le double cœur peut fonctionner en mode rigide (traitement et calculs redondants) ou en mode parallèle découplé (opérations de cœur indépendantes). Les microcontrôleurs PXS30 sont des solutions de sécurité fonctionnelles SafeAssure.

Ressources supplémentaires
 :

Fiche technique

Fiche d'informations
Manuel de référence

Afficher le détail du produit

• e200z7d bicœur haute performance 180 MHz
• Jusqu'à 2 Mo de mémoire Flash avec ECC
• Jusqu'à 512 Ko de mémoire RAM sur puce avec ECC
• Sphère de réplication (SoR) pour les composants clés
  (comme le cœur, eDMA, XBAR)
• Unités de vérification de la redondance
• SoR connecté à une unité de contrôle et de collecte de défaillances (FCCU)
• Trois unités PWM avec quatre canaux à 16 bits par module
  Interfaces de communication
• 4 UART, 3 SPI, 4 CAN, 3 I²C
• Ethernet
• Jusqu'à quatre convertisseurs analogique-numérique (CAN) 12 bits

• Contrôle de chauffe-eau

• Commande à logique programmable (PLC)
• Commande d'entrée-sortie (commande d'E/S)
• Onduleurs et convertisseurs solaires
• Convertisseurs solaires commerciaux
• Convertisseurs solaires résidentiels
• Véhicules sans présence humaine (sol, air, eau)
• Contrôle de mouvement
• Contrôle des processus

• Surveillance d'unité d’anesthésie
• Machines respiratoires et de ventilation

• Moteur pas-à-pas

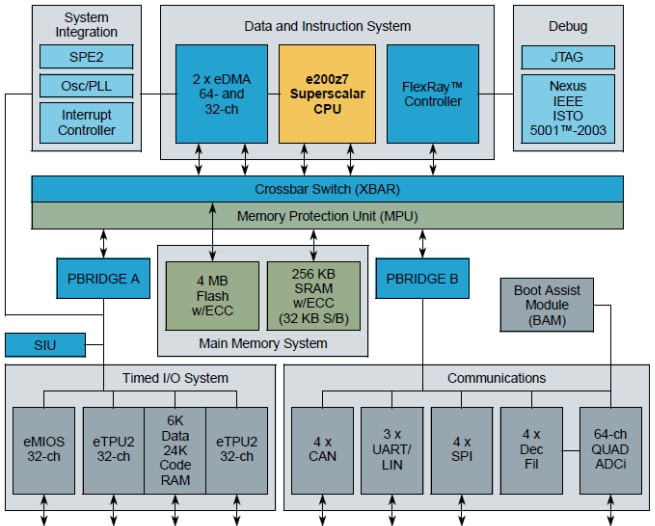

Les microcontrôleurs Power Architecture® de 32 bits série PXR40 de Freescale reposent sur la technologie Power Architecture® avec une puissance de traitement et analogique intégrée qui offre aux utilisateurs industriels un contrôleur robuste et fiable, pour répondre à de nombreuses applications critiques sans sacrifier les performances, tout en effectuant des opérations complexes. La gamme PXR40 de microcontrôleurs de 32 bits fournit une puissance de calcul solide avec une vitesse d'horloge de 264 MHz et un traitement de signal numérique sur puce. Combinée à 4 Mo de mémoire Flash sur puce, quatre CAN, une unité de minuteur double de 64 canaux et 256 Ko de mémoire RAM, la gamme PXR40 offre des fonctionnalités sur puce importantes permettant de réduire les composants externes.

Ressources supplémentaires
 :

Fiche technique

Descriptif du produit

Manuel de référence

• Complexe de cœur de CPU à 32 bits (e200z7)
• Mémoire Flash sur puce de 4 Mo
• SRAM à utilisation générale de 256 Ko sur puce, y compris
  32 Ko de mémoire RAM veille
• Deux blocs de contrôleur à accès mémoire direct (eDMA2)

L'un prend en charge 64 canaux
L'autre prend en charge 32 canaux

• Contrôleur d'interruption (INTC)
• Boucle à verrouillage de phase et modulation de fréquence (FMPLL)
• Architecture à commutateur de traverse permettant un accès simultané à des
  périphériques, de la mémoire Flash ou de la RAM pour plusieurs bus maîtres
• Interface bus externe (EBI) pour la calibration et le développement d'applications
  (indisponible pour certains boîtiers)
• Unité d'intégration système (SIU)
• Module d'état de correction d'erreurs (ECSM)
• Module d'assistance au démarrage (BAM) prenant en charge la charge sérielle via CAN
  ou SCI
• Deux unités de traitement de temps améliorées de deuxième génération (eTPU2) partageant du code et de la mémoire RAM de données.

32 canaux standard par eTPU2
24 Ko de mémoire RAM de code
6 Ko de mémoire RAM de paramètres (données)

• Système de sortie/entrée modulaire amélioré prenant en charge 32 canaux
  unifiés (eMIOS) chaque canal étant capable d'une action simple,
  double, modulation de la largeur d'implusion (PWM) et fonctionnement de compteur de modules
• Quatre convertisseurs analogique/numérique en file d'attente améliorés (eQADC)

Prend en charge 64 canaux analogiques
Comprend un canal CAN de référence absolue
Comprend huit filtres de décimation

• Quatre modules d'interface périphérique en série (SPI)
• Trois modules d'interface de communication en série améliorée (UART)
• Quatre modules de contrôleur de zone de réseau (FlexCAN)
• Contrôleur FlexRay à deux canaux
• Interface de développement Nexus (NDI) conformément à la norme IEEE-ISTO 5001-2003/5001-2008
• Prise en charge du test de carte et d'appareil par Joint Test Action Group (JTAG) (IEEE 1149.1)
• Contrôleur de régulateur de tension sur puce régulant la tension d'alimentation à un minimum de 1,2 V pour la logique de cœur

Le module de microcontrôleur TWR-PXD10 Power Architecture® Freescale permet un prototypage et une réutilisation d'outils rapides, grâce à un matériel reconfigurable. Le module TWR-PXD10 peut être utilisé avec de nombreux modules périphériques de système de tour, y compris le nouveau TWR-LCD-RGB acceptant les données RVB du contrôleur graphique LCD PXD10 et TWR-SER. La gamme PXD10 de microcontrôleurs de 32 bits repose sur la technologie Power Architecture® qui offre une solution d'affichage à puce unique rentable pour le secteur industriel. Un pilote TFT intégré avec une capacité d'entrée vidéo numérique à partir d'une source vidéo externe, une importante mémoire sur puce et des méthodologies de conception à faible consommation fournissent souplesse et fiabilité pour répondre aux exigences d'affichage des environnements difficiles.

Ressources supplémentaires :

Le module de microcontrôleur TWR-PXD20 Power Architecture Freescale permet un prototypage et une réutilisation d'outils rapides, grâce à un matériel reconfigurable. Le module TWR-PXD20 peut être utilisé avec de nombreux modules périphériques de système de tour, y compris le nouveau TWR-LCDRGB acceptant les données RVB du contrôleur graphique LCD PXD20 et TWR-SER. La gamme PXD20 de microcontrôleurs de 32 bits Power repose sur la technologie Power Architecture® qui fournit une solution d'affichage à puce unique rentable pour le secteur industriel. Les pilotes TFT intégrés avec une capacité d'entrée vidéo numérique à partir d'une source vidéo externe, une importante mémoire sur puce (y compris une mémoire graphique dédiée) et des méthodologies de conception à faible consommation fournissent souplesse et fiabilité pour répondre aux exigences d'affichage des environnements difficiles. La gamme PXD20 offre une solution d'affichage industriel haute qualité.

Ressources supplémentaires :

Résumé du produit

Guide de démarrage rapide

Le module de microcontrôleur TWR-PXN20 Power Architecture Freescale permet un prototypage et une réutilisation d'outils rapides, grâce à un matériel reconfigurable. Améliorez votre modèle avec cette alimentation industrielle en construisant votre système de tour dès aujourd'hui. Les microcontrôleurs bicœur de 32 bits PXN20 Power Architecture® prennent en charge de nombreux protocoles de communication, ce qui permet aux concepteurs de fabriquer une passerelle industrielle fiable et économique, avec des performances de pointe. Une grande quantité de mémoire Flash sur puce, de SRAM sur puce avec capacité de code de correction d'erreurs, CAN à 36 canaux, deux cœurs et un hôte d'E/S série font du PXN20 une solution de choix pour votre prochain cycle de conception.

Ressources supplémentaires :

Résumé du produit

Guide de démarrage rapide

Le module de microcontrôleur de sécurité fonctionnelle TWR-PXS2010 de Freescale réduit la complexité de conception et le nombre de composants en mettant les fonctionnalités de sécurité fonctionnelle clés sur une seule puce avec une architecture bicœur, à double voie, pouvant passer statiquement entre le mode rigide (traitement et calculs redondants) et le mode découplé parallèle (fonctionnement de cœur indépendant). La gamme PXS20 de microcontrôleurs de 32 bits Power Architecture® s'adresse aux applications industrielles nécessitant une conformité avec la norme de sécurité IEC61508 (SIL 3). Les microcontrôleurs PXS20 sont des solutions SafeAssure.

Ressources supplémentaires :

Le TWR-PXS3020 de Freescale fait partie de la gamme de système de tour de Freescale qui utilise les microcontrôleurs intégrés de 32 bits Power Architecture®, conçus pour les applications de sécurité critiques. Le kit fonctionne comme un ordinateur autonome à carte unique ou comme partie de la plateforme de développement de prototypage rapide, le système de tour Freescale. Choisissez parmi de nombreuses options logicielles et matérielles configurables pour prendre en charge votre application cible. Le PXS30, une solution SafeAssure, dispose d'une architecture bicœur et d'une redondance matérielle intégrée qui le rend idéal pour les applications de sécurité. Chaque cœur peut s'exécuter indépendamment pour de meilleures performances.

Ressources supplémentaires :

Le TWR-PXS3020-KIT de Freescale fait partie de la gamme de système de tour de Freescale qui utilise les microcontrôleurs intégrés de 32 bits Power Architecture®, conçus pour les applications de sécurité critiques. Le kit fonctionne comme un ordinateur autonome à carte unique ou comme partie de la plateforme de développement de prototypage rapide, le système de tour Freescale. Choisissez parmi de nombreuses options logicielles et matérielles configurables pour prendre en charge votre application cible. Le PXS30, une solution SafeAssure, dispose d'une architecture bicœur et d'une redondance matérielle intégrée qui le rend idéal pour les applications de sécurité. Chaque coeur peut s'exécuter indépendamment pour de meilleures performances. Le TWR-PXS3020-KIT comprend également un module élévateur de système de tour (TWR-ELEV) et un module sériel de système de tour (TWR-SER).

Résumé du produit

Guide de démarrage rapide

Le module de microcontrôleur TWR-PXR40 Power Architecture Freescale permet un prototypage et une réutilisation d'outils rapides, grâce à un matériel reconfigurable. La gamme de microcontrôleurs Power Architecture® de 32 bits série PXR40 de Freescale repose sur la technologie Power Architecture® avec une puissance de traitement et analogique intégrée qui offre aux utilisateurs industriels un contrôleur robuste et fiable, pour répondre à de nombreuses applications de minutage critiques, comme la commande de moteurs/mouvements sans sacrifier les performances, tout en effectuant des opérations complexes. Le microcontrôleur PXR40 de 32 bits fournit une puissance de calcul solide avec une vitesse d'horloge de 264 MHz et un traitement de signal numérique sur puce. Couplé avec une mémoire Flash sur puce de 4 Mo, quatre CAN, une unité de minutage double de 64 canaux et une mémoire RAM de 256 Ko (pour le stockage de données).

Résumé du produit

Guide de démarrage rapide
