NXP Semiconductors Carte complémentaire MCXW236B-CLICK
La carte complémentaire MCXW236B-CLICK de NXP Semiconductors est conçue pour intégrer la fonctionnalité BLUETOOTH® basse consommation (BLE) dans un large éventail d'applications. Elle comprend le MCXW236BHN, un émetteur-récepteur sans fil Bluetooth LE 5.3 monopuce, ultra basse consommation et hautement intégré, avec un microcontrôleur et une mémoire flash intégrés. La carte prend en charge les interfaces de communication SPI, UART et I2C. Elle est préprogrammée pour le mode interface hôte FSCI, permettant le contrôle via l’interface UART. La MCXW236B-CLICK de NXP Semiconductors est pleinement compatible avec le connecteur mikroBUS®, ce qui facilite son intégration dans tout système hôte prenant en charge le standard mikroBUS.
Caractéristiques
- Microcontrôleur sans fil MCXW236BHN ultra-basse consommation prenant en charge le Bluetooth LE
- Entièrement conforme avec le 5.3 basse consommation
- Conception de référence avec un nœud RF à faible encombrement et à faible coût
- Port entrée/sortie unique
- Nombre réduit de composants externes
- La puissance de sortie maximale peut atteindre jusqu’à +6 dBm
- Convertisseurs CC-CC intégrés en mode Buck
- Oscillateur de référence de 32 MHz pour l'exploitation RF
- Oscillateur de référence 32,768 kHz utilisé pour l’exploitation à faible puissance
- Plage de niveau de l’émetteur RF
- De -31 dBm à +2 dBm sans filtre CLC (condensateur-inductance-condensateur) ni composants d'adaptation
- Avec un filtre CLC jusqu’à +6 dBm
- Une antenne imprimée sur un PCB de 2,4 GHz préprogrammée avec le code d’interface hôte FSCI
- Un PCB à 2 couches et faible coût
- La MCXW236B-CLICK est compatible avec le socket mikroBUS et peut être utilisée sur tout système hôte prenant en charge le standard microBUS
- Interfaces série
- Périphérique SPI jusqu'à 24 Mbit/s
- UART, à des fins de débogage
- I2C réservé à une utilisation future
Applications
- Industrie
- Contrôle d'accès
- Appareils
- Puce complémentaire pour les balises de suivi UWB et les applications de localisation
- Surveillance continue du glucose (CGM)
- Panneaux de contrôle
- Éclairage
- Monitorage patients
- Soins respiratoires
- Capteurs
- Inhalateurs intelligents
- Moniteurs de signes vitaux
- Revêtements de fenêtre
Schéma fonctionnel

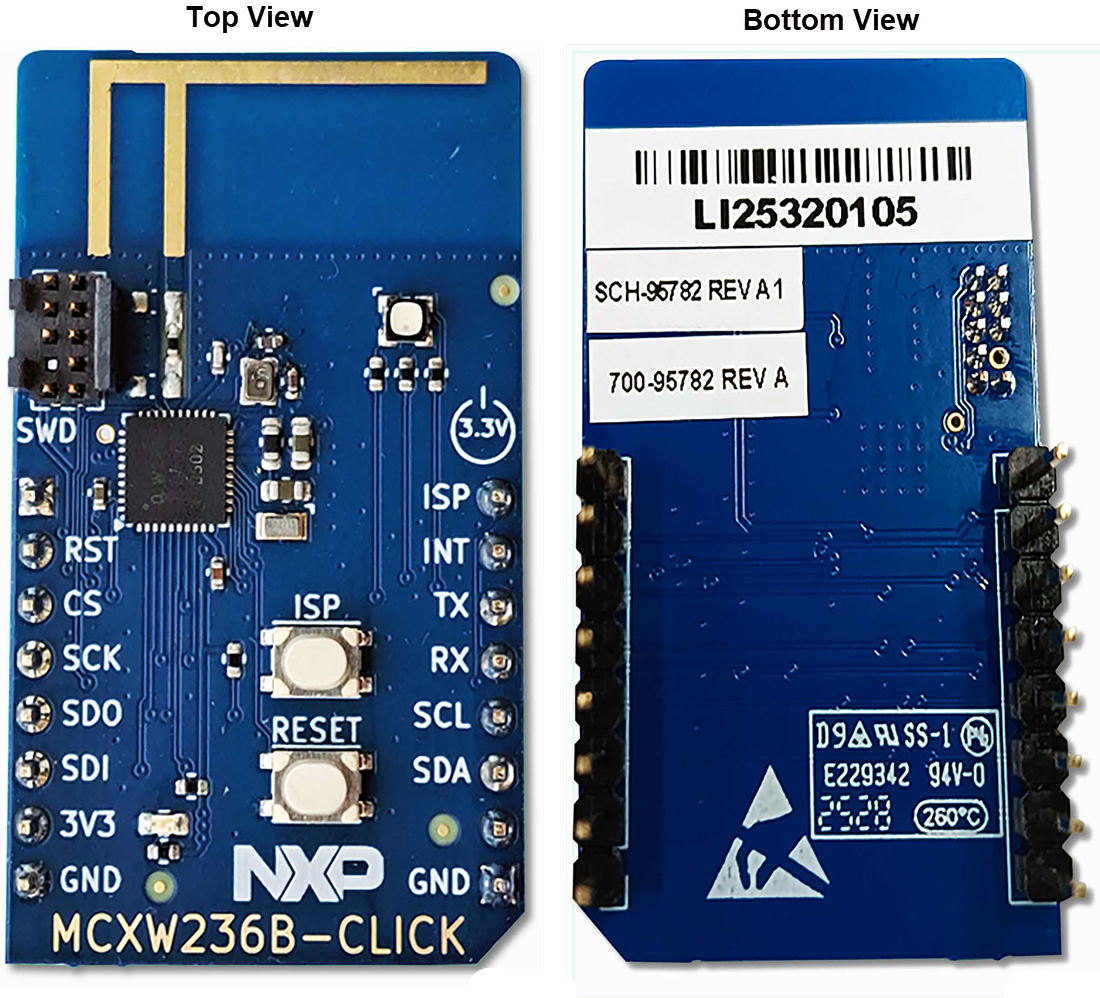

Configuration de carte
Microcontrôleurs sans fil associés
NXP Semiconductors Microcontrôleurs sans fil MCX W23
Émetteur-récepteur hautement intégré, mono-puce, sans fil Bluetooth basse consommation (BLE) avec microcontrôleur intégré et Flash.,
