NXP Semiconductors Carte Arduino Shield AFE à 8 canaux NAFE13388-UIM
La carte Arduino Shield frontal analogique (AFE) à entrées universelles et à 8 canaux NAFE13388-UIM de NXP Semiconductors est conçue pour évaluer les AFE à entrées analogiques multicanaux hautement configurables et de qualité industrielle NAFExx388. Cette carte de blindage Arduino présente une conception matérielle compacte et une configurabilité logicielle améliorée avec des packs de pilotes universels open-CMSIS. La carte de blindage NAFE13388-UIM NXP Semiconductors prend en charge une évaluation rapide et une compatibilité plug-and-play avec les cartes MCU de NXP (MCX-N et LPC) dotées d’un connecteur Arduino. Les utilisateurs peuvent effectuer rapidement des mesures de tension, de courant et de température (RTD et thermocouple), ce qui réduit le temps de développement de l'application finale.
Caractéristiques
- Prend en charge les AFE NAFEx1388 et NAFEx3388
- Huit entrées HT configurables, asymétriques ou différentielles, avec des plages jusqu’à ±25 V
- précision 0,005 % FS à température ambiante après étalonnage utilisateur
- précision 0,1 % FS dans une plage de température -25 °C à +105 °C
- résolution efficace 17 bits à 72ksps/24 bits à 30 S/s
- débits de données rapides de 7.5SPS à 288ksps
- Étalonnage de bout en bout avec sources de tension précises intégrées
- Système de diagnostic pour la détection et la prévision des défaillances
- Protection robuste contre les surtensions 8 kV HBM et IEC61000-4-5 2 kV
- Carte
- Conception compacte, taille 89 mm x 50 mm
- Le connecteur Arduino UNO se connecte à n'importe quelle plateforme MCU FRDM NXP
- Compatible FRDM
- Détection analogique améliorée
- Huit entrées analogiques configurables par logiciel pour mesurer la tension, le courant, le RTD et le thermocouple
- RTD intégré pour compensation de jonction froide
- Les résistances de détection de courant sont contrôlées par des GPIO
- Analogique avancé
- Sources d’excitation de tension ou de courant
- Prise en charge de l’étalonnage en usine et utilisateur
- Diagnostic avancé et détection d’anomalie
- Prêt à l'emploi
- Pack pilote Open-CMSIS
- INTERFACE GRAPHIQUE AFE
- Exemples de codes
Applications
- Entraînements à moteur pour l'acquisition de données
- Instruments industriels
- Contrôleurs logiques programmables (PLC)
- E/S à distance
Vidéos
Solution d'entrée analogique universelle
Combinez le puissant frontal analogique NAFE13388 et le microcontrôleur de pointe MCXN947 compatible NPU pour une flexibilité inégalée dans la conception et le prototypage de modules d'entrée analogiques.

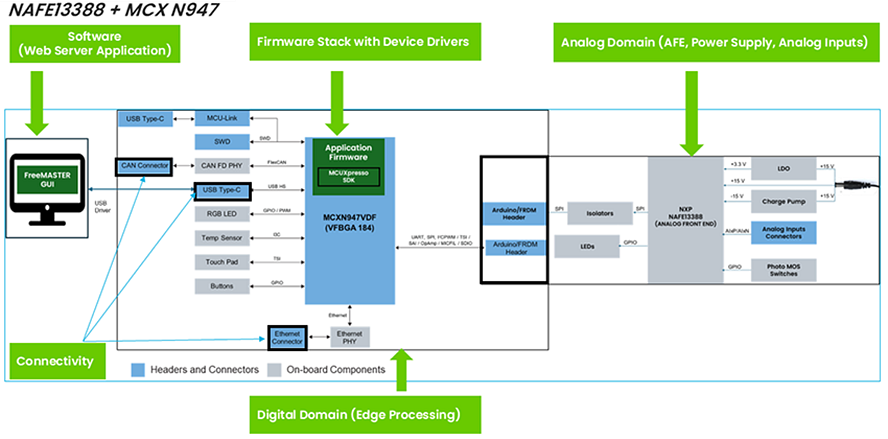

Schéma fonctionnel
Dispositifs pris en charge
NXP Semiconductors CI frontaux analogiques à 8 canaux NAFEx88
Circuits intégrés frontaux analogiques universels à 8 canaux répondant aux exigences de mesure haute précision.
NXP Semiconductors Microcontrôleurs série MCX N
Microcontrôleurs à hautes performances et faible puissance, dotés de périphériques intelligents et d'accélérateurs.
Publié le: 2025-01-22
| Mis à jour le: 2025-09-30
