NXP Semiconductors Carte d'évaluation OMPCA9959LEDEV
La carte d'évaluation OMPCA9959LEDEV de NXP Semiconductors est conçue pour évaluer le pilote d'éclairage LED PCA9959. Cette carte dispose de LED pour les démonstrations de mélange de couleurs, de clignotement et de graduation. Une interface graphique permet d'explorer les différentes fonctions du pilote. La carte d'évaluation OMPCA9959LEDEV peut être connectée en série avec d'autres cartes de démonstration SPI-bus pour créer un système d'évaluation. Les applications typiques comprennent les pilotes LED rouge/vert/bleu/orange (RGBO), les écrans LED, les rétroéclairages LCD et les rétroéclairages de pavé numérique pour les téléphones cellulaires.
Caractéristiques
- Évaluer le pilote d'éclairage LED PCA9959
- Contrôle de graduation :
- Prend en charge jusqu'à quatre groupes de contrôle de dégradé LED
- Chaque canal LED est affecté à l'un des quatre groupes
- Pour chaque groupe, le pilote PCA9959 prend en charge le réglage de la luminosité d'une grille de 64 pixels
- Chaque sortie LED dispose de sa propre configuration de courant prédéfinie à résolution 6 bits (64 pas) avec une précision d'absolution de ±8 %
- Puissance :
- Tension d'alimentation : 2,7 à 5,5 V
- Faible courant de veille : 170 µA
- Courant LED :
- Pilote de sortie 63 mA / 5,5 V par canal
- Précision du courant de sortie :
- ±5 % de canal à canal
- ±7 % de puce à puce
- Le courant de sortie se règle au moyen de la résistance à la broche REXT
- Interface :
- Interface SPI 10 MHz
- Broche d'activation de sortie (OE)
Contenu du kit
- Carte d'évaluation OMPCA9959LEDEV assemblée et testée dans un sac antistatique
- Câble USB A vers micro B
Équipement nécessaire
- Carte microcontrôleur NXP OM13089 pour la communication SPI
- Multimètre FLUKE-88-5 Fluke
- Oscilloscope à 4 canaux de 2,5 GS/s à 500 MHz TEK MSO 4054

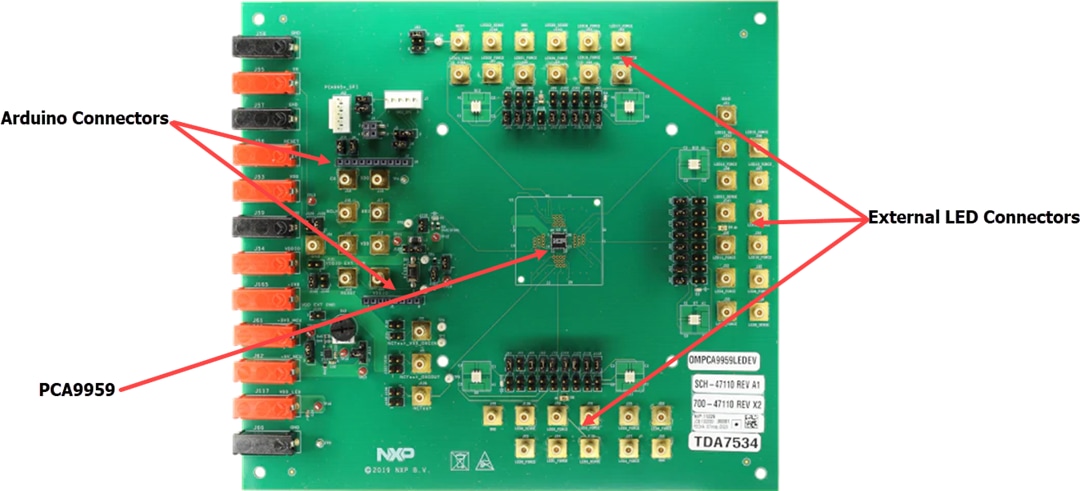

Disposition de la carte
Dispositifs pris en charge
NXP Semiconductors Pilote d'éclairage LED PCA9959
Module compatible SPI en chaîne optimisé pour l’atténuation et le clignotement des LED RVBA 63 mA.
Publié le: 2020-10-27
| Mis à jour le: 2024-12-30
