NXP Semiconductors Convertisseur de niveau de tension à 2 canaux P3A9606

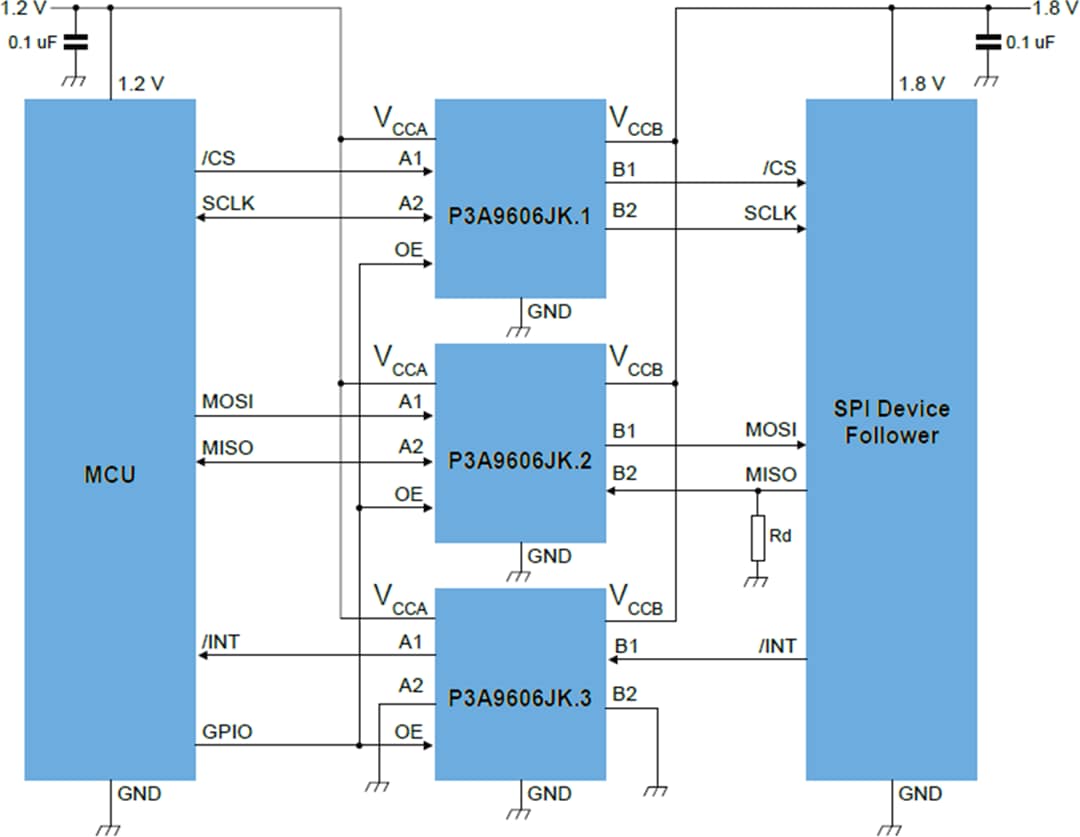

Le convertisseur de niveau de tension à 2 canaux P3A9606 NXP Semiconductors est un émetteur-récepteur de traduction à double alimentation et 2 bits avec détection automatique de direction. Le P3A9606 est conçu pour permettre une traduction de niveau de tension bidirectionnelle pour les applications traditionnelles I²C-bus/SMBus et 12,5 MHz I3C-bus. Les applications SPI haut débit sont également prises en charge lorsque deux appareils sont utilisés.

Le P3A9606 dispose de deux ports d'entrée-sortie 1 bit (un et un Bn), d'une entrée d'activation de sortie (OE) et de deux broches d'alimentation (V_CCA et V_CCB).Le V_CCA et le V_CCB peuvent tous deux être alimentés à n'importe quelle tension entre 0,72 V et 1,98 V, ce qui rend le composant adapté à la conversion entre les nœuds basse tension (0,8 V, 1,2 V et 1,8 V). V_CCA doit être ≤ V_CCB pour assurer un bon fonctionnement.

Le convertisseur basse tension P3A9606 NXP Semiconductors est disponible dans un boîtier compact 1,35 mm x 1,0 mm X2SON8 avec une large plage de température de fonctionnement de -40°C à + 125°C.

Caractéristiques

Large plage de tensions d’alimentation
- V_CCA : 0,72 V à 1,98 V
- V_CCB : 0,72 V à 1,98 V
- V_CCA ≤ V_CCB
Les entrées acceptent des tensions jusqu'à 1,98 V
Tolérance à la surtension jusqu'à 1,98 V
Fournit une traduction du niveau de tension pour les composants I3C, I²C-bus, SMBus et SPI

Le circuit I_OFF fournit un fonctionnement en mode de mise hors tension partielle
Protection ESD
- HBM JESD22-A114E classe 2 dépasse 2 000 V
- CDM JDES22-C101C dépasse 1 000 V
La performance de verrouillage dépasse 100 mA par JESD 78B de classe II
Plage de température de fonctionnement : de -40°C à +125°C
Boîtier 1.35mm x 1.0mm x 0.32mm X2SON8 ; pas de 0.35mm
