NXP Semiconductors PMIC régulateurs d’alimentation de cœur PF530x

Les PMIC régulateurs d’alimentation de cœur PF530x de NXP Semiconductors intègrent des convertisseurs buck simples à hautes performances de 8 A, 12 A ou 15 A pour alimenter les processeurs haut de gamme. Avec le positionnement adaptatif de la tension et une boucle à large bande passante, les dispositifs PF5300 PF5301 et PF5302 offrent d'excellentes réponses transitoires avec des exigences de capacité réduites. Ces dispositifs sont développés en conformité avec les spécifications de sécurité automobile ISO 26262, sont configurables avec des niveaux de sécurité jusqu'à ASIL D et sont homologués selon les exigences AEC-Q100. Caractérisés sur une large plage de température ambiante de -40°C à +125°C, les PMIC PF530x sont idéaux pour les marchés automobiles et industriels.

Ces PMIC sont co-structurés avec un PMIC VR5510, fournissant une solution d’alimentation système complète pour un processeur S32G3. Les composants PF530x font également partie de la plateforme d'alimentation du système BYLink, ce qui permet une approche intelligente dans la conception d'une gestion d'alimentation multiple et évolutive. Les PMIC régulateurs d’alimentation de cœur PF530x de NXP Semiconductors conviennent à diverses applications en tant que solution d'alimentation autonome ou fonctionnant en conjonction avec d'autres PMIC de NXP pour fournir une solution système complète pour les applications avancées.

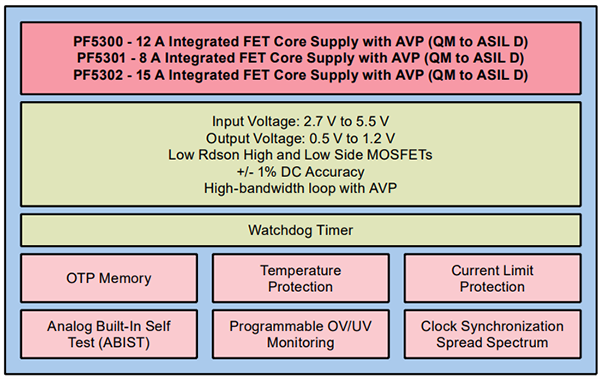

Caractéristiques

Régulateur buck à cœur haute performance
- Options
  - Convertisseur Buck de 12 A, 5 V_IN - FET internes (PF5300)
  - Convertisseur Buck de 8 A, 5 V_IN - FET internes (PF5301)
  - Convertisseur Buck de 15 A, 5 V_IN - FET internes (PF5302)
- Plage d'entrée de 2,7 V à 5,5 V
- Plage de sortie 0,5 V à 1,2 V
- Rendement élevé
- Précision de sortie ±1 %
- Fréquence de commutation 2 MHz à 3 MHz
- Échelle dynamique de tension
- Positionnement adaptatif de tension (AVP) programmable (chute)
Interface I²C haut débit (3,4 MHz)
Synchronisation d'horloge externe
Spectre de fréquence étalé
Courant de repos 1,5 μA en mode OFF

Temps de démarrage rapide (<500>
Mémoire OTP (programmable une fois) pour une configuration flexible de l’appareil
Protection contre la surchauffe
Sécurité
- Disponible en variantes ASIL D, ASIL B et QM
- Minuteur Watchdog interne programmable
- Surveillance OV/UV 1 %
- Sortie PGOOD
- Analogique intégré dans auto-test (ABIST)
- Surveillance de la tension avec réaction de défaillance programmable
Version homologuée AEC-Q100 disponible
Classifié de -40 °C à +150 °C
Boîtier WF-QFN à 24 broches de 3,5 mm x 4,5 mm
Ce produit est inclus dans le programme de longévité des produits NXP, ce qui garantit un approvisionnement stable de produits pour les conceptions intégrées. Les dérivés du marché cible automobile sont inclus dans le programme d'une durée de 15 ans.

Applications

Automobile
- Informatique haute performance
- Systèmes radar
- Systèmes de vision
- Systèmes de surveillance des points morts
- Groupe d'instruments numériques
- Passerelles
- Contrôleurs de domaine de Connectivité
- Systèmes de surveillance des conducteurs (DMS) et systèmes de surveillance des occupants

Industrie
- Automatisation d'usine
- Inspection visuelle de la machine
- Imprimantes
- Contrôleurs robotiques
- HMI renforcés
- Scanners
Maison intelligente
- Sécurité et surveillance à domicile
- Surveillance multi-caméras
