NXP Semiconductors CI de gestion de l'alimentation (PMIC) à 12 canaux PF81/PF82
Les CI de gestion de l'alimentation (PMIC) à 12 canaux PF81/PF82 de NXP Semiconductors fournissent une gestion de l'alimentation éprouvée et hautement efficace pour les procédés avancés des secteurs automobile et industriel. Avec la prise en charge des applications gourmandes en énergie telles que l'infodivertissement, la télématique, la vision, la fusion de capteurs et les systèmes d'aide à la conduite (ADAS), la plateforme PF8x offre la fiabilité et l'évolutivité requises pour les architectures système modernes.
Deux versions sont disponibles pour répondre aux différents besoins du marché
• Le PF82 comprend une sécurité fonctionnelle conforme à la norme ISO 26262 et fournit une solution puissante et flexible pour les applications automobiles ASIL B (D).
• Le PF81 est la version de base de ce produit, avec une gestion de l'alimentation et un contrôle numérique, mais sans fonctionnalités de sécurité fonctionnelle, pour les systèmes qui ne nécessitent pas la conformité ASIL B.
Le PF81/PF82 de NXP Semiconductors est idéal pour les applications basées sur les processeurs i.MX 8, i.MX 8X et S32V et convient pour alimenter les processeurs LS1043A Layerscape ainsi que d'autres processeurs haute performance. Il propose quatre régulateurs linéaires et sept convertisseurs buck à haut rendement pour alimenter le processeur, la mémoire et divers périphériques.
Caractéristiques
- Caractéristiques système
- Jusqu'à sept convertisseurs Buck à haut rendement
- Quatre régulateurs linéaires avec options de commutateur de charge
- Alimentation RTC et chargeur de pile bouton
- Minuteur/moniteur de surveillance
- Circuit de surveillance pour s'adapter au niveau de sécurité ASIL B
- Configuration du dispositif programmable une seule fois (OTP)
- Interface de communication I2C de 3,4 MHz
- Boîtier QFN 8 mm x 8 mm à 56 broches
- Microcontrôleurs (MCU) pris en charge i.MX 8, i.MX 8X, LS1043A, LS1046, S32V et S32V234
- Courant de sortie 10 A
- Démarrage rapide du PMIC
- Machine à état avancé pour une interface de processeur transparente
- Interface à haute vitesse I2C et contrôle d'entrée (3,4 MHz)
- Moniteur PGOOD
- Modes veille et arrêt programmables par l'utilisateur
- Séquence de démarrage progressif et de mise hors tension programmable
- Configuration du régulateur programmable
- Multiplexeur analogique 24 canaux pour la surveillance/le diagnostic de systèmes intelligents
- Circuit de surveillance pour s'adapter au niveau de sécurité ASIL B
- Surveillance de tension indépendante avec protection contre les défauts programmable
- Surveillance et protection thermique avancées
- Surveillance par chien de garde externe et compteur de chien de garde interne programmable
- CRC I2C et mécanisme de protection en écriture
- Auto-test intégré analogique (ABIST)
- Programmabilité
- Les alimentations, le séquençage et des fonctions spécifiques peuvent être programmées par une mémoire programmable une seule fois (OTP)
- Au cours de la phase de développement, la partie OTP personnalisée peut être programmée à l'aide de la carte KITPF8200FRDMPGM
Applications
- Automobile
- Radios connectées
- Clusters numériques
- Systèmes de surveillance du conducteur (DMS) et systèmes de surveillance des occupants
- Communications V2X
- Industrie
- Écokpit
- Vue périphérique

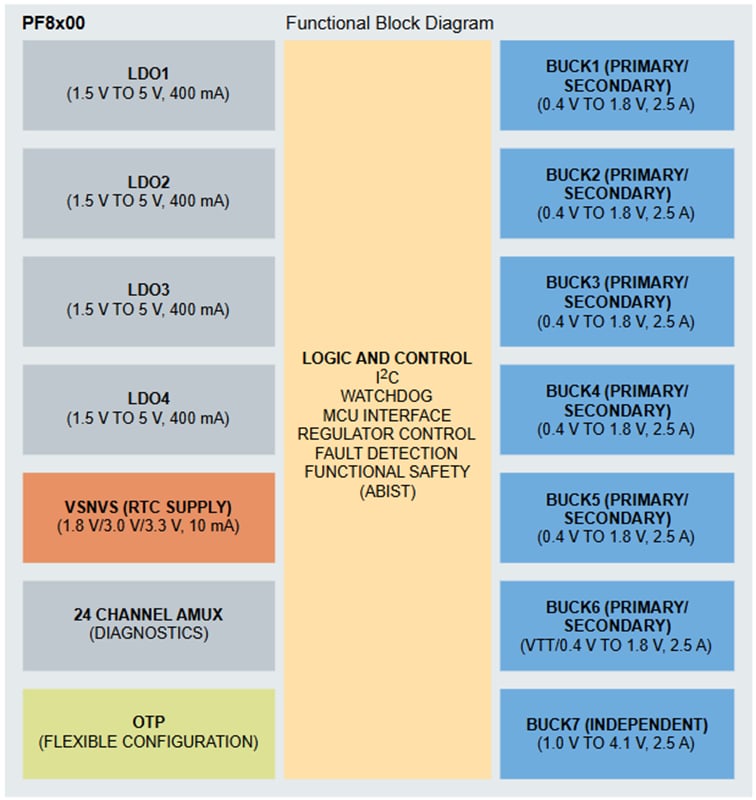

Schéma fonctionnel
