NXP Semiconductors Contrôleurs Plug & Play NFC PN7160 et PN7161
Les contrôleurs enfichables NFC PN7160 et PN7161 de NXP Semiconductor sont conçus pour une intégration rapide dans une large gamme de systèmes. Le PN7160 prend en charge tous les modes NFC Forum, y compris les pilotes Android et Linux, et prend en charge les applications RTOS et sans système d'exploitation. Le microprogramme NFC intégré réduit le besoin d'interactions avec l'hôte et minimise la taille du code, ce qui facilite beaucoup la conception. Disponible avec une interface I2C ou SPI, le PN7160 est compatible avec les microcontrôleurs courants, notamment LPC, Kinetis et i.MX. La variante PN7161 ajoute une prise en charge de l'ECP d'Apple. Les contrôleurs enfichables CCP PN7160 et PN7161 de NXP Semiconductors sont disponibles en boîtiers HVQFN40 et VFBGA64.
Caractéristiques
- Prise en charge de tous les modes NFC Forum
- Mode lecture/écriture : ISO/CEI A&B, FeliCa, MIFARE 1K, 4K, NFC Forum type 1, 2, 3, 4, 5, ISO/CEI 15693
- Mode peer-to-peer (passif et actif, initiateur et cible)
- Mode d'émulation de carte (NFC Forum de type 3 et type 4 (A&B))
- Interface hôte flexible
- Tension d'alimentation : 1,8 V ou 3,3 V
- Interface SPI ou interface I2C
- Protocole compatible NCI 2.0
- Signal IRQ pour une synchronisation améliorée
- Contrôleur CCP haute performance
- Pilote RF : 2,7 V à 5,25 V, 250 mA max.
- Sensibilité du récepteur 20 mVp-p
- Boucle d'interrogation entièrement configurable avec mode basse consommation
- Modulation de charge active et contrôle de puissance dynamique
- Options de boîtier
- 6.0mm 6.0mm HVQFN40
- 4.0mm 4.0mm VFBGA64
Applications
- Appareils mobiles
- Équipement portable (assistants numériques personnels, tablettes, notebooks, appareils portables)
- Équipements grand public
- Passerelles maison intelligente

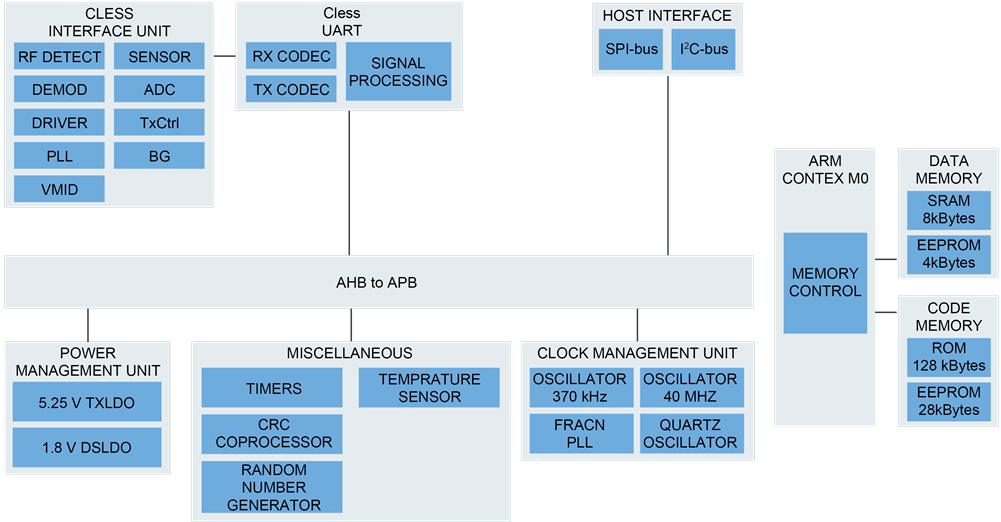

Schéma fonctionnel
