NXP Semiconductors Conception frontale RapidRF RAPIDRF-26E39
La conception frontale RapidRF RAPIDRF-26E39 NXP Semiconductors fournit une conception de référence pour l'infrastructure 5G, basée sur le module amplificateur de puissance Airfast® AFSC5G26E39. L'AFSC5G26E39 est un module amplificateur de puissance Doherty entièrement intégré avec une plage de fréquence comprise entre 2 496 MHz et 2 690 MHz. Ce composant est optimisé pour des applications telles que les systèmes MIMO massifs, les petites cellules extérieures et les têtes radio distantes à faible puissance.
Les conceptions frontales RapidRF de NXP Semiconductors intègrent un amplificateur de puissance RF, des LNA Rx, un commutateur T/R, un circulateur et un contrôleur de polarisation dans un encombrement compact. Ils intègrent un coupleur pour rétroaction DPD et doivent être utilisés avec une pré-distorsion numérique.
Les cartes de référence RapidRF sont idéales pour les Unités radio 5 g nécessitant une puissance de transmission moyenne de 2,5 W à 5,0 W (34 dBm à 37 dBm) au niveau de l'antenne. Les versions pour différentes bandes utilisent une disposition de PCB commune, simplifiant à la fois la conception et la fabrication pour une mise sur le marché plus rapide.
Caractéristiques
- Conçu pour 64T, 5W RUs (alimentation standard de 320 W à chaque antenne)
- Conception frontale RF LDMOS 28 V
- Plage de fréquence 2 496 MHz à 2 690 MHz
- Bande cible B42
- crête 47,1 dB (50 W)
- 39,0 dBm (8 W) à 8 dB OBO à 27 V
- gain 56 dB
- Rendement de ligne de sortie 37% avec circulateur
- 50Ω entrée/sortie
- Bande passante instantanée (IBW) 200 MHz
- Polarisation automatique avec compensation de température
- Fonctionnement en duplex de division temporelle (TDD)
- Chemin de pré-distorsion numérique (DPD)
- Taille de carte 57,15 mm x 38,35 mm
- Composants clés
- Module amplificateur de puissance AFSC5G26E39 Airfast
- Module Rx Airfast AFRX5G272
- Module de pré-attaque Airfast AFLP5G35645
Applications
- Unités radio MIMO massives 5G
- Pilotes pour stations de base macro traditionnelles
- Réseaux d'accès Radio Open RAN et propriétaires
- Petites cellules extérieures

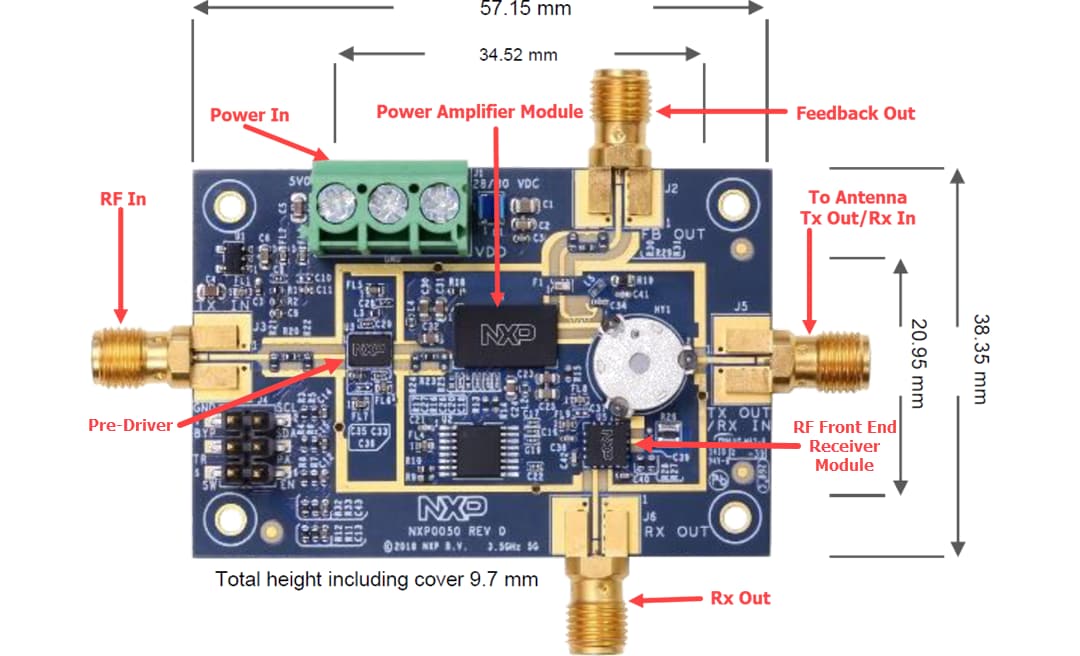

Agencement de carte
Schéma fonctionnel
Publié le: 2021-05-10
| Mis à jour le: 2022-03-11
