NXP Semiconductors Conception de référence S32G 2 (S32G-VNP-RDB2)

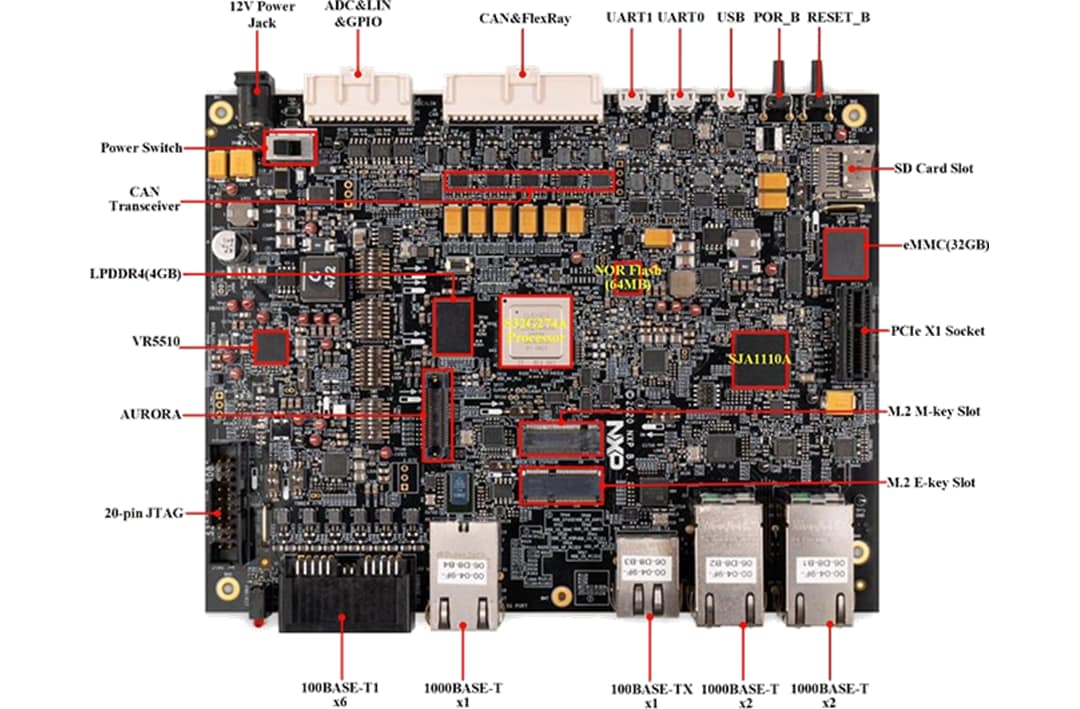

La conception de référence 2 S32G NXP Semiconductors (S32G-VNP-RDB2) est une carte d’évaluation compacte, hautement optimisée et intégrée conçue pour la passerelle orientée service véhicule (SoG), les applications de contrôle de domaine, le traitement à hautes performances et les applications de sécurité et de sûreté. Le S32G-VNP-RDB2 est basé sur le processeur réseau de véhicules S32G2, avec quatre cœurs ARM ® Cortex ® -A53 et trois cœurs ARM Cortex-M7 à double cœur.

La conception de référence 2 S32G de NXP Semiconductors offre une capacité de calcul à hautes performances et une riche entrée/sortie (E/S), fournissant une référence pour une variété d'applications automobiles standard, telles que la passerelle centrale, le contrôleur de domaine, le FOTA, la gestion sécurisée des clés, l'antenne intelligente et les nœuds de calcul central à hautes performances.

Caractéristiques

processeur réseau automobile S32G274A
- Cœur : 3 paires Arm Cortex-M7 LS, 4 cœurs Cortex-A53
- Mémoire : RAM système 8 MB, RAM de veille 32 KB, I/F DRAM, I/F QuadSPI, eMMC/SDXC
- Communications : FlexCAN, LINflexD, FlexRay, DSPI, I²C, PCIe® 3,0, USB 2,0
- Réseaux Ethernet : 1 Gbit MAC, 1 Gbit/2,5 Gbit MAC (PFE_MAC0), 1 Gbit MAC (PFE_MAC2), 1 Gbit MAC (PFE _ MAC1)
- Sécurité : HSE, XRDC, eFuse, cycle de vie
- Sécurité : 2 DMA, FCCU et LBIST/MBIST sûrs
- CAN/minuteurs : CAN SAR 12 bits, module temporisateur système, minuteur watchdog logiciel, minuteur d' interruption périodique, FlexTimer, horloge en temps réel
Flash NOR 64 Mo
eMMC 32 Go
Mémoire 4 GB LPDDR4
Emplacement pour carte SD
1 port USB 2,0

6 Ethernet 100BASE-T1
5 Ethernet 1000BASE-T
1 Ethernet 100BASE-TX
18x FlexCA
5 LINFlexD
1 FlexRay
5 CAN, 1 DSPI, 1 I²C
PCIe X1
1 clé M M.2, 1 clé E M.2
Prend en charge les fonctions de sécurité
- Processeur réseau de véhicules ASIL D S32G274A
- CI de gestion d'alimentation ASIL D VR5510
- Commutateur Ethernet ASIL B SJA1110A
- Circuits logiques de réinitialisation et de gestion des défaillances
Outils d'activation
- NXP S32 conception Studio, Yocto, EB tresos™
- Linux®, FreeRTOS™, pilotes en temps réel (RTD)
- Compilateur : Green Work®, gcc
- Débogueur : Lauterbach, sonde de débogage S32G

Contenu du kit

Carte de conception de référence S32G 2
Adaptateur CA universel
Alimentation CA-CC 12 V, 6,67 A
Carte SD 16 Go
Ligne DuPont
2 câbles USB A vers Micro B (UART0/1)
Câbles Ethernet et Ethernet en boucle

Câble Ethernet 100BASE-T1
Câble J5 (LIN/CAN ADC)
Câble J6 (CAN/FlexRay)
4 dissipateurs thermiques
4 pastilles thermiques
Vis M2

Studio de conception S32

Le S32 Design Studio est un environnement de développement intégré (IDE) gratuit pour les microcontrôleurs et processeurs basés sur Arm automobiles et ultra-fiables qui permettent la modification, la compilation et le débogage des conceptions.

La plateforme S32DS pour S32 offre aux concepteurs un outil de développement simple sans limites de taille de code, basé sur un logiciel open source, notamment l'IDE Eclipse, la collecte de compilateurs GNU (GCC) et le débogueur GNU (GDB).

Le logiciel NXP, associé à l'IDE S32 Design Studio, fournit un environnement d'activation complet qui réduit le temps de développement.
