NXP Semiconductors Carte d'évaluation SJA1110-MGS-EVM
La carte d'évaluation SJA1110-MGS-EVM de NXP Semiconductors est une carte d'évaluation sécurisée multi-gigabits compacte et économique, idéale pour les cas d'utilisation Ethernet automobile. Composée du commutateur NXP SJA1110 ainsi que des PHY TJA1121 et TJA1104, la carte démontre la sécurité MACsec sur les deux PHY et permet un prototypage rapide avec des exemples de logiciels intégré basé sur des pilotes en temps réel (RTD).
Caractéristiques
- Matériel
- Variante sécurisée du commutateur SJA1110
- 100BASE-T1 (PHY internes SJA1110)
- 1x accès Ethernet 100BASE-T1 utilisant le PHY Ethernet automobile TJA1104
- 2x accès Ethernet 1000BASE-T1 utilisant le PHY Ethernet automobile TJA1121
- 1x cage SFP+
- Connecteur JTAG
- Plusieurs LED pour l'indication de statut
- Commutateurs de boîtier DIP pour une configuration facile
- Connecteur USB Type-C® pour l'accès SPI
- Alimentation électrique basée sur VR5510 PMIC
- Logiciel
- Exemples de logiciels basés sur des pilotes en temps réel (RTD)
- Pile logicielle gPTP
- Pile logicielle TCP/IP
Applications
- Point d'accès automobile
- Enregistreur de données automobiles
- Contrôleur de zone automobile
- Calcul central
- Contrôleur de domaine
- Micrologiciel par liaison radio (FOTA)
- Passerelle
- Passerelle orientée services
Schéma fonctionnel

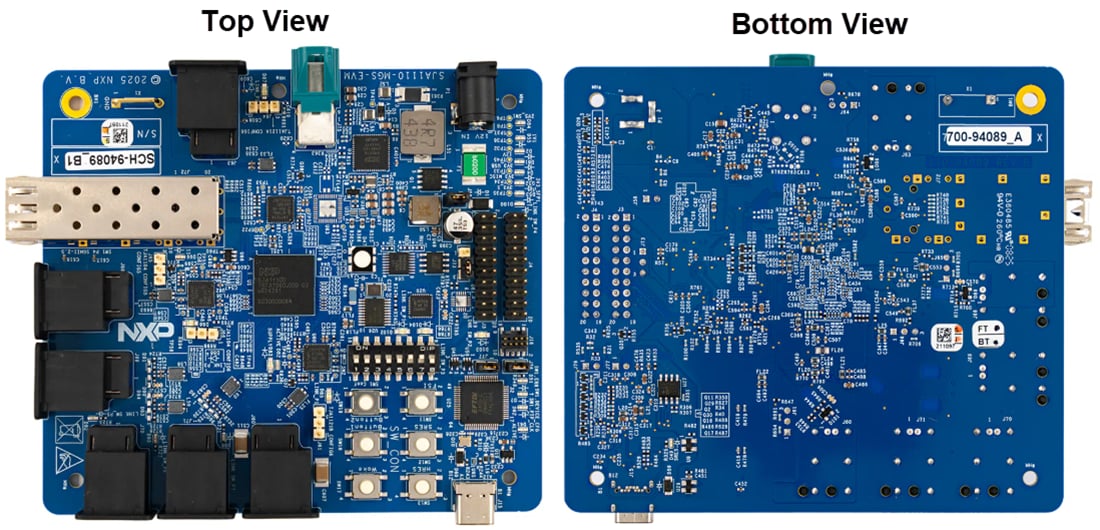

Configuration de carte
Produits associés
NXP Semiconductors Commutateur Ethernet TSN sécurisé SJA1110
Un SoC de commutateur Ethernet automobile compatible quatre broches et logiciel.
NXP Semiconductors PHY Ethernet 100BASE-T1 TJA1104 avec activation MACsec
Résout les problèmes de sécurité des réseaux futurs et fournit une solution matérielle efficace avec MACsec.
NXP Semiconductors émetteur-récepteur PHY Ethernet MACsec TJA1121
Ce dispositif offre une solution efficace basée sur le matériel pour MACsec à un débit de ligne de 1 Gbps.
NXP Semiconductors PMIC à sorties multiples VR5510
PMIC automobiles à sorties multiples conçus pour les applications de passerelle, de système d'aide à la conduite (ADAS), V2X et d'infodivertissement.
Publié le: 2025-10-15
| Mis à jour le: 2025-10-22
