Omron Electronics Relais de puissance PCB G5Q-HR
Les relais de puissance PCB G5Q-HR d’Omron Electronics sont équipés de types stables simples et de types à verrouillage pour réduire la puissance en veille. Ces relais sont compatibles avec diverses charges capacitives et charges de lampes pour types stables et à verrouillage simples. Les relais de puissance G5Q-HR offrent une résistance élevée au courant de pointe de plus de 100 A dans un boîtier compact. Ces relais sont conformes aux normes TV-8, E-ballast et IEC60669-1 à courant d'appel élevé. Les relais de puissance G5Q-HR sont utilisés pour les systèmes de contrôle de sortie, les appareils électroménagers, le contrôle d’éclairage, l’automatisation de bâtiments et les modules d'E/S FA.
Caractéristiques
- Réduit avec maintien de tension et contrôle de modulation de largeur d'impulsion (MLI)
- Les types de verrouillage contribuent à l'économie d'énergie
- Conforme aux normes TV-8 (courant d’appel 117 A) et E-ballast (UL 508) conformes à la norme TV-8
- Consommation électrique maximale de 800 mW
- Charge nominale de 8 A à 277 VCA (50 000 opérations) ou charge nominale de 10 A à 277 VCA (10 000 opérations)
- Résistance aux courants d’appel élevés
- Boîtier compact
- Protection de flux
- Plage de température de fonctionnement ambiante de -40 °C à +85 °C
Applications
- Équipement d'éclairage :
- Panneaux intelligents
- Prises de courant intelligentes
- Contrôleurs d'éclairage
- Électroménager :
- Réfrigérateurs
- Lave-linge
- Équipement d'automatisation industrielle :
- Contrôleurs d'automatisation industrielle
- Modules d'E/S
- CLP
- Onduleurs FA
Vidéos
Présentation des appels
Positionnement du relais d'appel
Faible consommation électrique

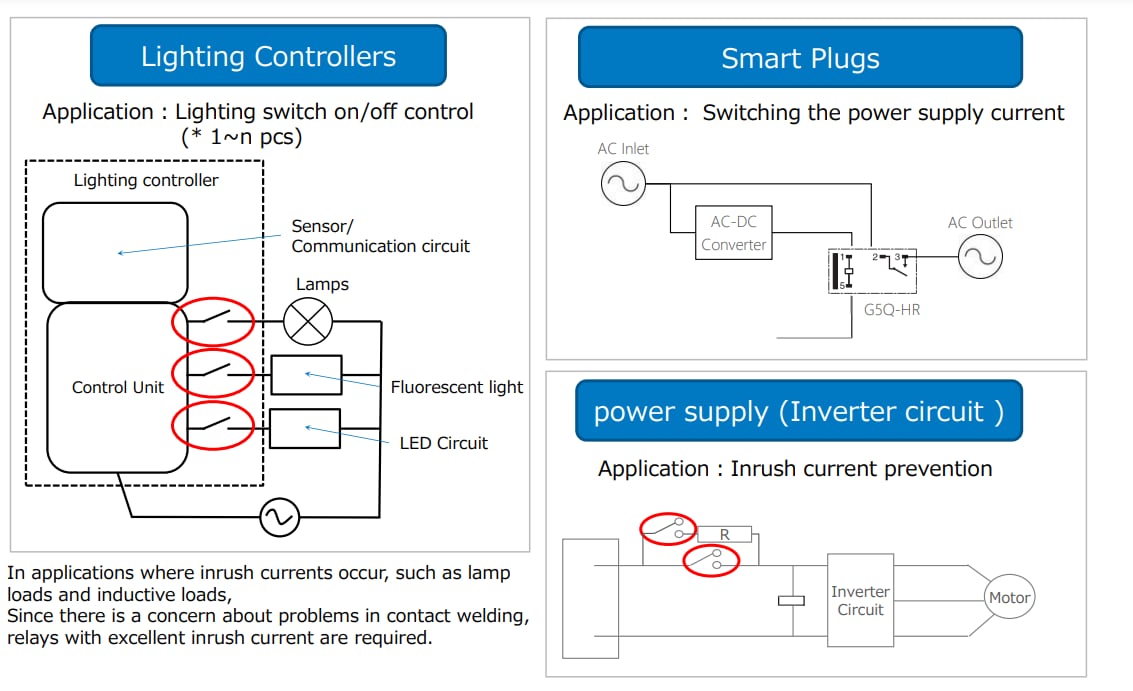

Schéma d'application cible
Fiches techniques supplémentaires
Relais associés
Omron Electronics G5Q Miniature PCB Power Relays
Compact single-pole relays providing excellent switching performance (10A) for a variety of loads.
Omron Electronics G5Q-EL/EL2/EL3 Miniature Power Relays
Full sealed power relays that provide high inrush capacity performance (40A inrush current).
Publié le: 2024-09-06
| Mis à jour le: 2025-03-14
