Omron Industrial Automation commutateurs de fin de course de sécurité D4B-N
Les commutateurs de fin de course de sécurité D4B-N d'automatisation industrielle d'Omron sont des commutateurs de fin de course de sécurité robustes en boîtier métallique. Les commutateurs de fin de course de sécurité D4B-N présentent des contacts à action lente ou brusque et un mécanisme d'ouverture directe, permettant des contacts d'ouverture en cas d'anomalie. Ces commutateurs Omron assurent la sécurité des réglages de leviers grâce à un mécanisme qui engage une roue dentée entre la plaque indicatrice de position de fonctionnement et le levier. Le D4B-N comporte également un mécanisme qui indique la zone de fonctionnement applicable et une commutation par bouton-poussoir permettant de commander le mouvement à gauche ou à droite.
Caractéristiques
- Mécanisme d'ouverture directe (contacts normalement fermés uniquement), ajouté pour permettre l'ouverture des contacts en cas d'anomalie, comme des contacts fondus
- Sécurité des réglages du levier assurée grâce à un mécanisme qui engage une roue dentée entre la plaque indicatrice de position de fonctionnement et le levier
- Un mécanisme indique la zone de fonctionnement applicable et la commutation par bouton-poussoir pour commander le mouvement vers la gauche ou vers la droite
- Structure d'étanchéité de tête renforcée pour améliorer les propriétés d'étanchéité (IEC IP67 et NEMA 3, 4, 4X, 6P et 13)
- Plage de température de fonctionnement de -40 à +80 °C (type standard)
- Conformité aux normes UL, CSA, EN (TÜV) et CCC
Applications
- Surveillance de sécurité
- Détection positionnelle mécanique
- Environnements industriels difficiles
- Fabrication automatisée
- Systèmes d'ascenseurs
Caractéristiques techniques
- Tension nominale
- De 120 VCA à 600 VCA
- De 8 VCC à 250 VCC
- 10 A de courant nominal
- Degré de protection : IP67
- Durabilité
- Données mécaniques
- Au moins 30 millions d'opérations (action rapide)
- Au moins 10 millions d'opérations (action lente)
- Au moins 500 000 opérations électriques, charge résistive de 10 A sous 250 VCA
- Données mécaniques
- Vitesse de fonctionnement de 1 mm/s à 0,5 m/s
- Fréquence de fonctionnement
- 120 opérations/minute (mécanique)
- 30 opérations/minute (électrique)
- Tension nominale d'isolement de 600 V
- Fréquence nominale de 50/60 Hz

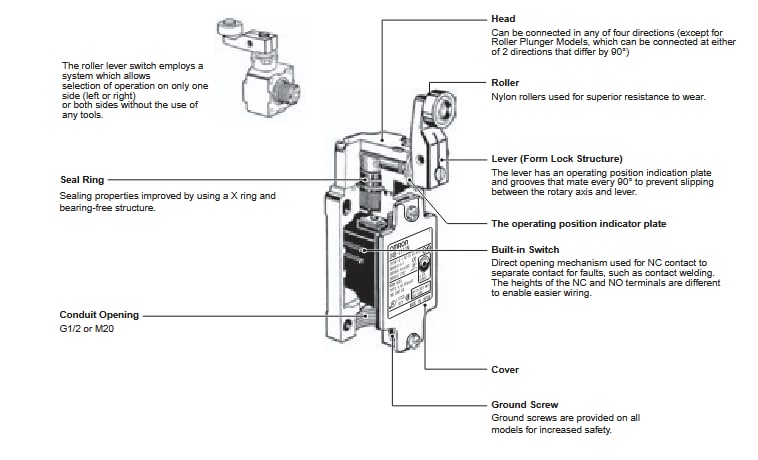

Structure
Mécanisme d'ouverture directe
Publié le: 2025-06-26
| Mis à jour le: 2025-07-07
