onsemi IGBT à arrêt de champ et en tranchée AFGHL75T65SQ
La tranchée diaphragme de champ onsemi AFGHL75T65SQ à IGBT combine la 4e génération de technologie d'IGBT à des performances optimales. La tranchée diaphragme de champ AFGHL75T65SQ à IGBT présente de faibles pertes de conduction et de commutation pour des opérations à haut rendement dans diverses applications ne nécessitant pas de spécification de récupération inverse.
La tranchée diaphragme de champ onsemi AFGHL75T65SQ à IGBT offre une capacité de courant élevé, une basse tension de saturation et une distribution resserrée de paramètres. Les IGBT sont idéaux pour les applications automobiles, les chargeurs embarqués et non embarqués, les convertisseurs CC-CC.
Caractéristiques
- Température de jonction maximale de +175 °C
- Coefficient de température positif pour un fonctionnement en parallèle facile
- Capacité élevée de courant
- Tensionde saturation 1,6 V standard VCE(Sat) à IC de 75 A
- 100 % des pièces sont testées pour ILM
- Commutation rapide
- Distribution étroite des paramètres
- AEC-Q101 qualifié et PHPP capable
Applications
- Automobile
- Chargeurs embarqués ou non
- Convertisseurs CC-CC
- Correction de facteur de puissance (PFC)
- Convertisseurs industriels

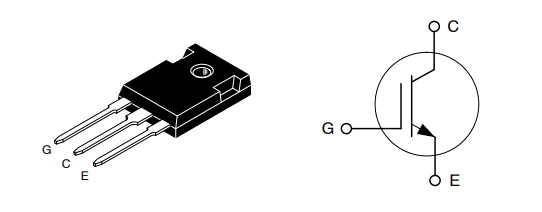

Schéma d'application du circuit
Publié le: 2020-12-08
| Mis à jour le: 2024-05-30
