onsemi Contrôleurs PFC et PWM FAN6921BMR
Avec les contrôleurs PFC et PWM FAN6921BMR onsemi, on dispose de l'association d'un contrôleur de correction du facteur de puissance (PFC) et d'un contrôleur PWM quasi résonnant. Cette combinaison fournit une conception rentable et permet de réduire le nombre de composants externes.
Le FAN6921BMR PFC utilise une technique de marche contrôlée pour fournir une tension de sortie CC régulée et effectue une correction naturelle du facteur de puissance. Avec un optimiseur THD innovant, le FAN6921BMR peut réduire la distorsion du courant d'entrée à une durée de passage à zéro pour améliorer les performances THD.
Le PWM FAN6921BMR dispose de plusieurs fonctions pour améliorer les performances du système d'alimentation, notamment la détection de creux, le fonctionnement en mode écologique, la compensation de surpuissance de ligne haute/basse.
Les contrôleurs FAN6921BMR d'onsemi possèdent de nombreuses fonctions de protection, notamment une protection en boucle ouverte côté secondaire et contre la surintensité avec récupération automatique, un déclenchement du verrouillage externe, une protection réglable contre la surchauffe par la broche RT et une résistance NTC externe, un arrêt en cas de surchauffe interne, une OVP (Protection contre les surtensions) de la broche VDD et de la broche DET pour la surtension de sortie, et une entrée/sortie brune pour la tension d'entrée AC UVP
Le contrôleur FAN6921BMR est logé dans un petit boîtier à 16 broches (SOP).
Caractéristiques
- Contrôleur flyback et PFC intégré
- Contrôleur PFC en mode critique
- Détection de courant nul pour l'étage PFC
- Fonctionnement quasi résonnant pour l'étage PWM
- Toff interne minimum de 8 ms pour l'étage PWM QR
- Démarrage progressif interne de 10 ms pour PWM
- Détection de baisse de tension
- Compensation de surpuissance de ligne haute/basse
- Protection contre les surintensités à récupération automatique
- Protection en boucle ouverte à récupération automatique
- Déclenchement du verrouillage externe (broche RT)
- Verrouillage en cas de surchauffe réglable (broche RT)
- Broche VDD et tension de sortie OVP (verrouillée)
- Arrêt interne en cas de surchauffe (140 °C)
- Dispositif sans plomb
Applications
- Adaptateurs NB CC/CA
- SMPS à cadre ouvert
- Chargeur de batteries

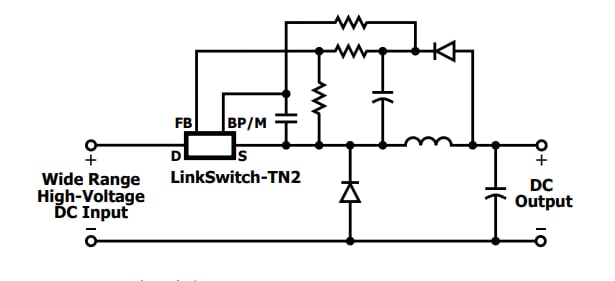

Application standard
