onsemi Contrôleurs Buck CCM à gradation analogique large NCL35076
Les contrôleurs Buck CCM à gradation analogique large NCL35076 onsemi sont idéaux pour une large plage de gradation pouvant descendre jusqu'à 1 % par contrôle de gradation analogique. Ce contrôle élimine les bruits et les scintillements dans le gradateur PWM. La technique exclusive d'onsemi pour le calcul du courant des LED par des amplificateurs à décalage d'entrée nulle permet d'obtenir un courant constant précis dans toute la plage de gradation analogique. Le fonctionnement multi-mode permet une faible ondulation du courant des LED grâce à un petit condensateur de sortie par CCM à forte charge et une gradation analogique profonde par DCM à faible charge.
Caractéristiques
- Large plage de gradation analogique de 1~100 %.
- ±2 % à 100 % de charge et ±20 % à 1 % de charge faible tolérance CC
- Nomenclature du système minimale
- Mode hors tension de la DEL en veille
- Courant de veille faible
- Gradateur PWM disponible
- Courant d'alimentation et de dissipation de grille de 0,5 A/0,8 A
- Caractéristiques de protection robustes
- Protection contre les courts-circuits LED
- Protection contre les surintensités
- Arrêt thermique
- Protection contre les surtensions VDD
Applications
- Système d'éclairage LED

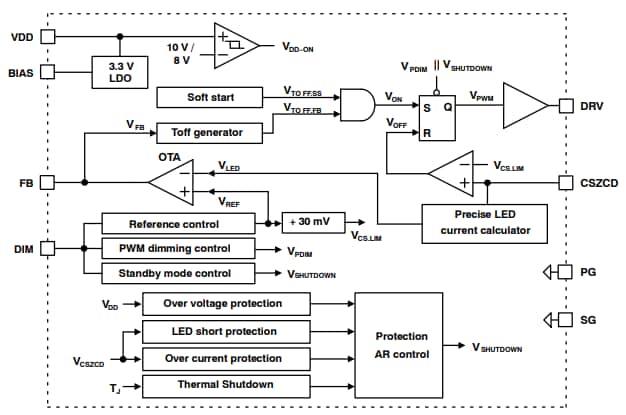

Schéma de principe
Publié le: 2021-03-23
| Mis à jour le: 2022-03-11
