onsemi Module au carbure de silicium (SiC) NVXK2VR40WXT2
Le Module au carbure de silicium (SiC) NVXK2VR40WXT2 d’onsemi est un module d'alimentation à pont triphasé de 1 200 V, de 40 m Ω et de 55 A logé dans un boîtier DIP (double alignement). Ce module à SiC est conçu de manière compacte pour avoir une faible résistance totale de module. Le module d'alimentation NVXK2VR40WXT2 est homologué pour l'automobile selon les normes AEC-Q101 et AQG324. Ce module d'alimentation est sans plomb, conformément aux directives RoHS et UL94V-0. La détection de température et la résistance thermique minimale du module à SiC NVXK2VR40WXT2 font qu'il est idéal pour des chargeurs CC-CC et embarqués, dans des applications xEV.
Caractéristiques
- Module d'alimentation à pont triphasé au carbure de silicium (SiC) DIP
- Tension drain-source (VDSS) de 1 200 V
- Courant de drain continu (ID) de 55 A
- Résistance drain-source à l’état passant (RDS(ON)) de 40 mΩ (standard)
- Température de jonction de fonctionnement (TJ) de -55 à 175 °C
- Ligne de fuite et distance d'isolement conformes à CEI 60664-1 et CEI 60950-1
- Conception compacte pour une faible résistance totale du module
- Sérialisation du module pour une traçabilité complète
- Sans plomb
- Conforme aux directives RoHS et UL94V-0
- Homologation automobile selon AEC-Q101 et AQG324
Applications
- PFC pour chargeur embarqué dans les applications xEV
- Chargeur embarqué de 11 kW à 22 kW pour EV-PHEV

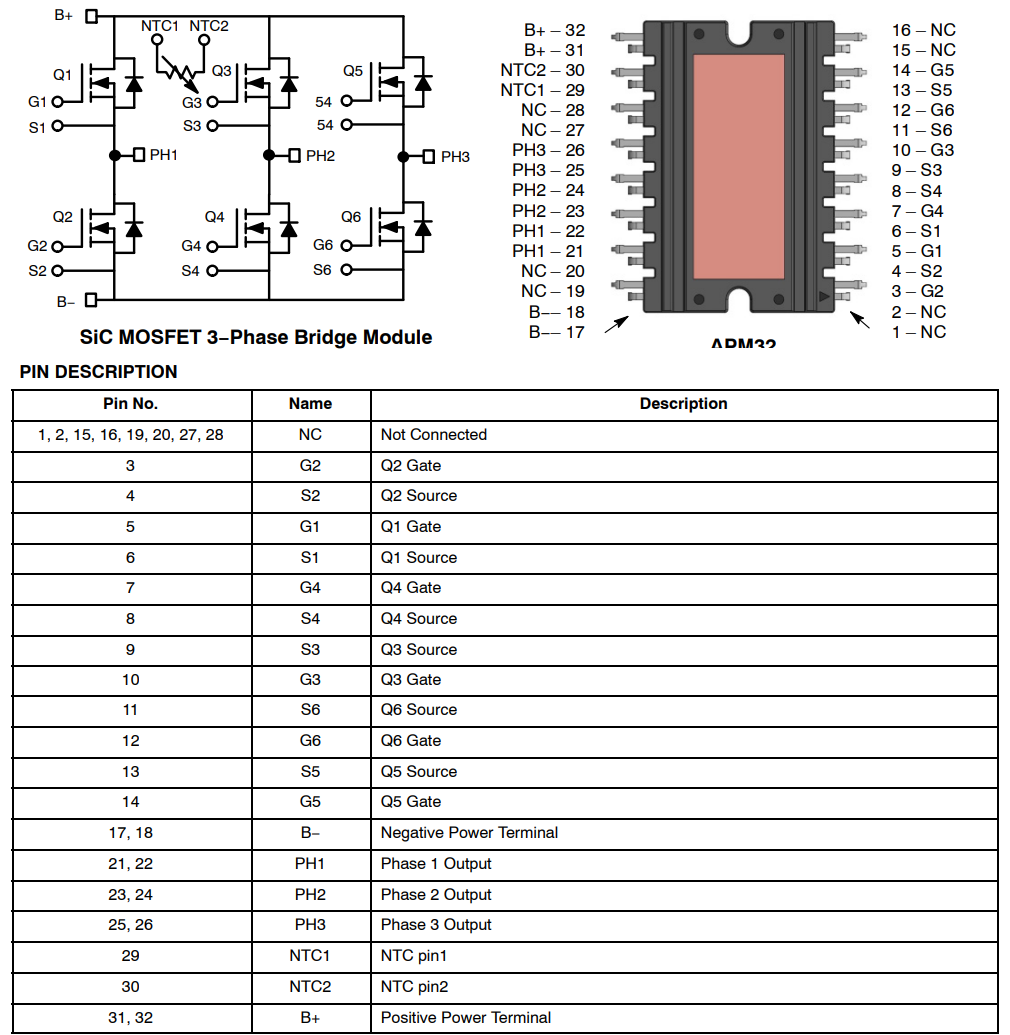

Module de pont triphasé SiC MOSFET
