Panasonic Industrial Automation Capteurs à fibre optique de type réfléchissant FD
Les capteurs à fibres optiques de type réfléchissant FD de Panasonic Industrial Automation réduisent le risque de rupture et de flexion lors de l'installation et sont composés d'une fibre robuste et de haute qualité dans un type de boîtier réfléchissant. La série FD dispose de faisceaux uniformes à l'ouverture de la fibre pour une détection stable. Les raccords en acier inoxydable utilisés pour les têtes de fibre offrent une résistance de montage améliorée et sont conformes à la directive RoHS. La gamme complète de types de produits comprend des modèles filetés, à tête carrée, cylindriques, à manchon, plats, à petit spot, à faisceau étroit ou large, à réflexion convergente et à détection de liquides / de fuites de liquide, qui sont résistants à l'huile, aux produits chimiques, à la chaleur et au vide. Les capteurs à fibres optiques de type réfléchissant FD de Panasonic Industrial Automation peuvent être pliés avec précision et utilisés sur des pièces en mouvement, tout en conservant une haute qualité pour les applications.
Caractéristiques
- type réfléchissant
- fibre solide et de haute qualité
- Risque réduit de rupture et de flexion pendant l’installation
- Les faisceaux à l’ouverture de la fibre sont uniformes pour une détection stable
- Raccords en acier inoxydable utilisés pour les têtes de fibre
- Conforme à la directive RoHS
- Peut être utilisé pour les batteries secondaires
- Résistance de montage améliorée
Produits disponibles
- Fileté
- Fibre Standard, montée à l’aide d’écrous
- Avec un type de lentille installable, une détection longue distance et une détection d’objets microscopiques sont possibles en installant la lentille
- Le tube de protection et la solide gaine en inox empêchent la déconnexion
- Idéal pour détecter la présence d’une pièce à usiner
- Précision de centrage améliorée (FD-31/41/62/61/60 R) — Déviation de l’axe de faisceau maintenue à ±3 °C et précision de centrage de l’axe de faisceau maintenue à ±150 μm
- Prospection améliorée (FD-GUARDO 31/41/62/61/60 R) — La technique de polissage de haute précision augmente l’intensité lumineuse, permettant une détection stable
- Positionnement de haute précision pour type coaxial (FD-xGx)
- Tête carrée
- Conception compacte et peu encombrante pour une installation propre sur le côté d’une courroie convoyeur
- Réduit le risque que les outils et autres objets capturent le câble optique pendant l’installation
- La fibre peut être installée à un pas minimal de 6,5 mm (M3) ou de 8,5 mm (M4) à l’aide de pinces à aiguille
- Le corps en acier inoxydable (SUS303) prévient les dommages dus à un serrage excessif
- Le diamètre extérieur de la lentille standard est de 4,3 mm
- Cylindrique
- La forme élancée peut être montée dans des espaces étroits à l’aide de vis de réglage
- La gamme comprend des fibres ultra-fines de Ø 0,25 mm en pointes
- Fibre robuste avec lentille intégrée (FD-S34G)
- Manchon
- Convient à la détection dans des espaces étroits et à la détection de petits objets car la pointe de la fibre est un manchon fin
- Le type de manchon de 40 mm peut être courbé dans n’importe quelle direction
- Détection de petites puces — la fibre peut être installée avec seulement le manchon de Ø 0,25 mm près de la petite section
- Détection des broches de connecteur à pas fin - la fibre, d'un diamètre ultra-petit de 0,125 mm dans l'axe du faisceau, peut détecter l'insertion ou la flexion des broches d'un connecteur à pas fin
- Type plat
- Forme fine et rectangulaire pouvant être installée dans des espaces étroits
- La fibre offre une bonne maniabilité
- Peut être montée directement avec des vis
- Fournie avec bossage qui permet un point de montage unique
- Guide de fibre pour un gain d'espace supplémentaire (FD-ZxHBW)
- Petit spot
- La détection des petits objets peut être effectuée en combinant la fibre et la lentille spot
- Le diamètre du spot peut être modifié
- Faisceau étroit
- Pas facilement affecté par les obstacles environnants, même sur de longues distances, en raison d’un faisceau étroit
- Faisceau large
- Détecte sans la manquer une pièce à usiner d'une forme ou dans une position indéfinies dans un faisceau large
- Peut être utilisé pour différencier la forme
- Type convergent réfléchissant
- Fibre dont la distance de détection est limitée à une plage spécifique et n’est pas facilement affectée par les arrière-plans
- Efficace lorsqu’une pièce à usiner est accumulée ou que l’arrière-plan est proche
- Résistant à l’huile
- Le noyau de fibre ne durcit pas ni ne se casse, même dans les environnements où l’huile est présente
- Résistant à l’huile par l'utilisation de résine fluorée
- Protection de câble avec indice IP67 (FD-R61Y)
- Résistant aux produits chimiques
- Conception sans métal
- Avec le boîtier et la gaine de fibre en PFA, la fibre peut être utilisée avec divers types de liquides chimiques
- Protection complète de classification IP68G (FD-S60Y)
- Résistance à la chaleur
- Peut être utilisée dans des environnements de -60 °C à +350 °C
- Type de joint pour une plus grande capacité de fonctionnement disponible
- Résistance au vide
- Utilisable dans des températures élevées de +300 °C sous vide
- Haute résistance aux courbures répétées
- Détection de liquide ou de fuite de liquide
- Détecte les niveaux de liquide dans les réservoirs ou les fuites dans la fabrication de dispositif à semiconducteurs

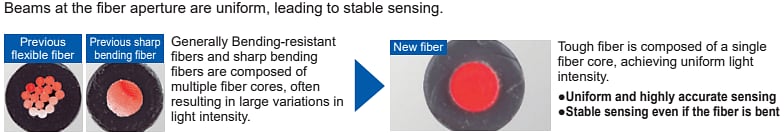

Réduction de la variation de la détection
