Panasonic Industrial Automation Capteurs à fibre optique de type FT à faisceau traversant
Les capteurs à fibre optique de type FT à faisceau de Panasonic Industrial Automation disposent d’une fibre robuste de haute qualité et d’un risque réduit de rupture et de flexion pendant l’installation dans un type de boîtier à faisceau traversant. Les raccords en acier inoxydable utilisés pour les têtes de fibre sont conformes à la directive RoHS tout en offrant une résistance de montage améliorée. La série FT utilise également des faisceaux uniformes à l’ouverture de la fibre pour une détection stable. La vaste gamme de types de produits comprend : filetage, tête carrée, cylindrique, manchon, faisceau plat, étroit ou large, détection des fuites de liquide/liquides et résistance à l’huile, aux produits chimiques, à la chaleur et aux aspirateurs. Les capteurs à fibre optique de type FT à faisceau de Panasonic Industrial Automation peuvent être utilisés sur les pièces mobiles et être courbées avec précision, tout en offrant une haute qualité pour les applications.
Caractéristiques
- Type à faisceau traversant
- Fibre solide et de haute qualité
- Risque réduit de rupture et de flexion pendant l’installation
- Les faisceaux à l’ouverture de la fibre sont uniformes pour une détection stable
- Raccords en acier inoxydable utilisés pour les têtes de fibre
- Conforme à la directive RoHS
- Peut être utilisé pour les batteries secondaires
- Résistance de montage améliorée
Produits disponibles
- Fileté
- Fibre standard, montée à l’aide d’écrous
- Avec un type de lentille installable, une détection longue distance et une détection d’objets microscopiques sont possibles en installant la lentille
- Le tube de protection et la solide gaine en inox empêchent la déconnexion
- Idéal pour détecter la présence d’une pièce à usiner
- Précision de centrage améliorée (FT-31/31 W/43/42 W et FT-45X/R40) — Déviation de l'axe du faisceau maintenue à ±3 °C et précision de centrage de l’axe du faisceau maintenue à ±150μm
- Spécularité améliorée (FT-31/31W/43/42/42W et FT-45X/R40) - La technique de polissage de haute précision augmente l’intensité lumineuse, permettant une détection stable
- Tête carrée
- Conception compacte et peu encombrante pour une installation propre sur le côté d’une courroie convoyeur
- Réduit le risque que les outils et autres objets capturent le câble optique pendant l’installation
- La fibre peut être installée à un pas minimal de 6,5 mm (M3) ou de 8,5 mm (M4) à l’aide de pinces à aiguille
- Le corps en acier inoxydable (SUS303) prévient les dommages dus à un serrage excessif
- Le diamètre extérieur de la lentille standard est de 4,3 mm
- Fibre de courbure aiguisée avec faible niveau de fluctuations de la lumière (FT-R41W/R42 W)
- Cylindrique
- La forme élancée peut être montée dans des espaces étroits à l’aide de vis de réglage
- La gamme comprend des fibres ultra-fines de Ø 0,25 mm en pointes
- Fibre robuste avec lentille intégrée (FT-S22)
- Type de manchon
- Convient à la détection dans des espaces étroits et à la détection de petits objets car la pointe de la fibre est un manchon fin
- Le type de manchon de 40 mm peut être courbé dans n’importe quelle direction
- Détection de petites puces — la fibre peut être installée avec seulement le manchon de Ø 0,25 mm près de la petite section
- Détection des broches de connecteur à pas fin — fibre de diamètre ultra-réduit avec un axe de faisceau de Ø 0,125 mm peut détecter l’insertion ou la flexion des broches de connecteur à pas fin
- Précision de centrage de 1/10 mm ou moins (FT-E13/E23)
- Type plat
- Forme fine et rectangulaire pouvant être installée dans des espaces étroits
- La fibre offre une bonne maniabilité
- Peut être montée directement avec des vis
- Fournie avec bossage qui permet un point de montage unique
- Guide de fibre pour un gain d'espace supplémentaire (FT-ZxHBW)
- Faisceau étroit
- Pas facilement affecté par les obstacles environnants, même sur de longues distances, en raison d’un faisceau étroit
- Faisceau large
- Détecte sans la manquer la pièce à usiner d'une forme ou dans une position indéfinies dans le faisceau large
- Peut être utilisé pour différencier la forme
- Résistant à l’huile
- Le noyau de fibre ne durcit et ne se casse pas, même dans les environnements où l’huile est présente
- Résistant à l’huile par l'utilisation de résine fluorée
- Protection complète de classification IP68G (FT-R60Y)
- Protection de câble d'indice IP67 (FT-R44Y)
- Résistant aux produits chimiques
- Conception sans métal
- Avec le boîtier et la gaine de fibre en PFA, la fibre peut être utilisée avec divers types de liquides chimiques
- Protection complète de classification IP68G (FT-HL80Y/L80Y/V80Y/Z802Y)
- Résistance à la chaleur
- Peut être utilisé dans des environnements de -60 °C à +350 °C
- Type de joint pour une plus grande capacité de fonctionnement disponible
- Résistance au vide
- Utilisable à des températures élevées de vide +300 °C
- Haute résistance aux courbures répétées
- Détection de fuite de liquide/de liquide
- Détecte les niveaux de liquide dans les réservoirs ou détecte les fuites dans la fabrication des dispositifs semi-conducteurs
Accessoires

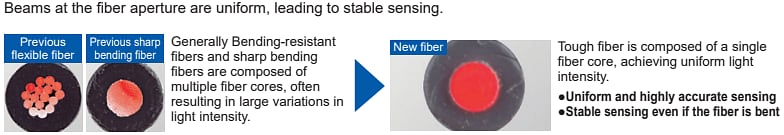

Variation réduite de la détection

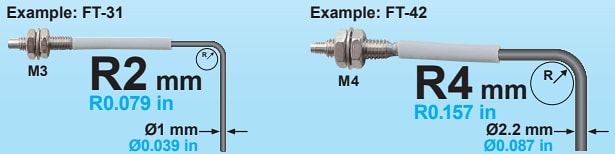

Flexibilité
