Panasonic Industrial Devices Connecteurs RF à pas étroit RF4
Les connecteurs RF à pas fin RF4 de Panasonic sont conçus avec un blindage métallique transparent avec un adhésif de contact tout autour pour la prise et l’embase. Les connecteurs haute fréquence disposent de six broches de signal général et de deux broches de signal RF pour la transmission de signaux de fréquence 15 GHz. La série RF4 est construite avec la structure de contact robuste de Panasonic, offrant une fiabilité de contact et une force de rétention élevées. Les connecteurs RF à pas fin RF4 de Panasonic fournissent un pas ultra-fin de 0,35 mm. Les connecteurs offrent d’excellentes performances EMI/SI et sont idéaux pour les applications, notamment les smartphones, les tablettes, les ordinateurs portables et les routeurs.
Caractéristiques
- Pas de 0,35 mm
- Blindage métallique sans joint avec adhésifs de contact tout autour
- Offre de bonnes caractéristiques EMI
- Résistance élevée
- Structures de contact et de verrouillage de blindage robustes
- Bonnes caractéristiques SI avec bornes haute fréquence et blindées
- Atteint une fiabilité de contact élevée et une force de rétention élevée
- Conforme à la directive RoHS
Applications
- Smartphones
- Tablettes
- Ordinateurs portables
- Routeurs
- Antennes à ondes millimétriques 5G
- Antennes ultra-large bande (UWB)
- Connexions du module d’antenne à la carte principale
Caractéristiques techniques
- Courant nominal maximal de 0,3 A (contacts à 6 broches)
- Courant nominal maximal de 1 A (contacts à 2 broches)
- Tension nominale de 30 VCA/VCC
- Rigidité diélectrique de 150 VCA pendant 1 minute
- Résistance d’isolation de 1 000 MΩ minimum
- Résistance de contact de 90 mΩ
- Fréquence nominale de 15 GHz
- Température de fonctionnement et de stockage de -55 °C à +85 °C
Dimensions de la prise (mm)

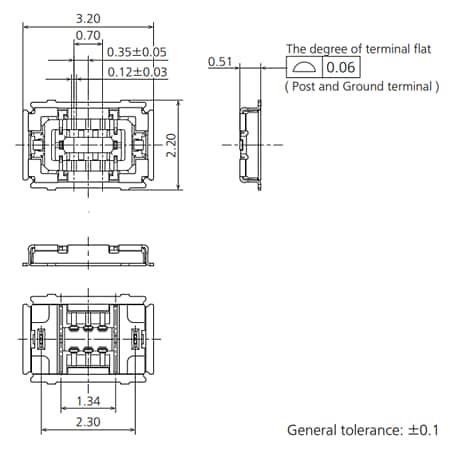

Dimensions de l’embase (MM)
Publié le: 2024-01-17
| Mis à jour le: 2024-03-06
