Phoenix Contact Modules de sécurité AXL SE
Les modules de sécurité Axioline Smart Element (AXL SE) Phoenix Contact sont des modules d'entrée/sortie (IO) numériques compacts et enfichables pour les projets d'automatisation individuelle. Ces modules assurent la sécurité jusqu'à la catégorie 4/PLe conformément à la norme EN ISO 13849-1, SIL 3 selon la norme EN 62061 et SIL 3 selon la norme CEI 61508. Les modules de sécurité AXL SE avec une technologie SafetyBridge intégrée permettent une réalisation facile et indépendante du réseau des solutions de sécurité décentralisée. Les deux modules ES numériques offrent un degré de protection IP20.
Le module de sécurité AXL SE SSDI8/3 1190012 dispose de 8 entrées sécurisées pour l'affectation d'un canal et de 4 entrées sûres pour l'affectation de 2 canaux. Ce module d'entrée numérique fonctionne avec une méthode de connexion à 3 conducteurs.
Le module de sécurité AXL SE SSDO4/2 1190017 dispose de 4 sorties sécurisées pour l'affectation d'un canal et de 2 sorties sûres pour l'affectation de 2 canaux. Ce module de sortie numérique fonctionne avec une méthode de connexion à 2 conducteurs.
Caractéristiques
- Technologie SafetyBridge
- Garantit la sécurité :
- Jusqu'à la catégorie 4/PLe conformément à la norme EN ISO 13849-1
- SIL 3 selon EN 62061
- SIL 3 selon CEI 61508
- Plage de température de fonctionnement ambiante de -25°C à 60°C
- Degré de protection IP20
- 1190012 module de sécurité à entrée numérique :
- 8 entrées sécurisées pour l'affectation d'un canal
- 4 entrées sécurisées pour une affectation à 2 canaux
- Tension d'entrée nominale 24 VCC
- Courant d'entrée nominal 2,7 mA (standard)
- Méthode de connexion Push-in avec technologie de connexion à 3 conducteurs
- Fréquence de commutation 10 Hz (maximum)
- Consommation électrique 216 mW (standard)
- 1190017 module de sécurité de sortie numérique :
- 4 sorties sécurisées pour l'affectation d'un canal
- 2 sorties sécurisées pour une affectation à 2 canaux
- Tension de sortie nominale 24 VCC
- Courant de sortie de 2 A par canal
- Méthode de connexion Push-in avec technologie de connexion à 2 conducteurs
- Fréquence de commutation 1 Hz (0,2 Hz à >1 A)
- Consommation électrique 600 mW (standard)

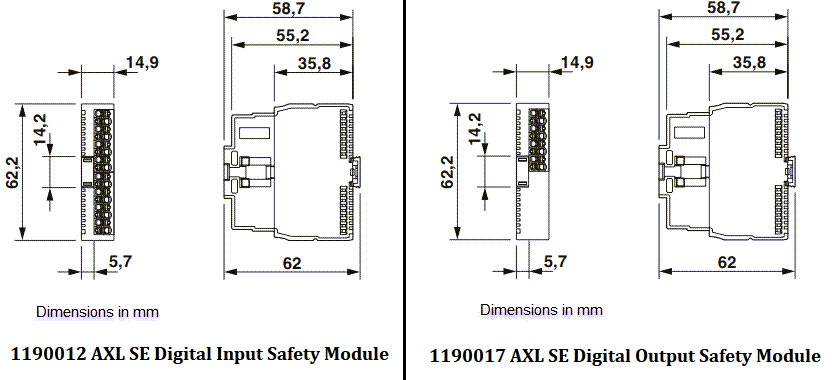

Schémas dimensionnels
Publié le: 2021-07-22
| Mis à jour le: 2022-03-11
