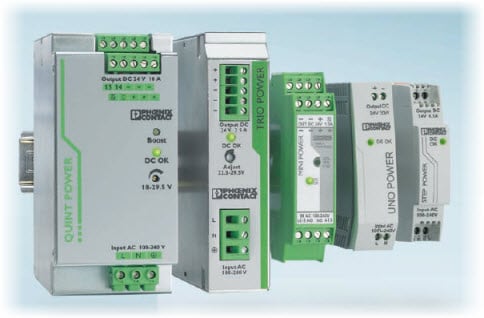

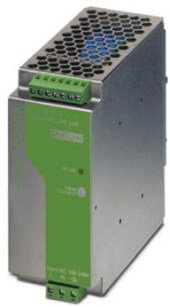

Alimentation QUINT Power
Les alimentations QUINT POWER assurent une disponibilité maximale au système grâce à la technologie SFB (rupture sélective des fusibles). Un diagnostic complet est fourni à travers la surveillance constante de la tension et du courant en sortie. Cette fonction de surveillance préventive permet de visualiser les états de fonctionnement critiques et les indique au contrôleur avant que les erreurs ne surviennent.
Caractéristiques - Déclenchement rapide des disjoncteurs standard
- Réserve d'énergie par technologie SFB dynamique avec jusqu'à six fois le courant nominal pendant 12 ms
- Suivi fonctionnel préventif
- Indique les états de fonctionnement critiques avant que les erreurs surviennent, grâce à la surveillance permanent de la tension et du courant de sortie
- Suivi à distance grâce aux sorties à commutation active et au contact flottant au niveau du relais
- Démarrage fiable des charges difficiles
- Réserve d'alimentation statique POWER BOOST avec jusqu'à 1,5 fois le courant nominal de façon permanente
- Technologie de connexion à maintenance facile
- Connecteurs enfichables codés COMBICON (jusqu'à 10 A, inclus)
- Réduit les coûts d'installation au minimum
- Troisième bornier négatif pour mise à la terre côté secondaire
- Compensation des chutes de tension
- Tension de sortie pouvant être établie en amont
- Une plage de tension de 5 … 56 V CC peut être couverte avec trois unités d'alimentation avec des tensions de sortie de 12, 24 et 48 V CC
- Réduit de plus de 50 % l'encombrement dans le boîtier de contrôle
- Format étroit, par ex. courant de sortie de 40 A en logement étroit de 96 mm
- Structure solide
- Boîtier métallique et large plage de températures allant de -25 °C à +70 °C
- L'appareil démarre à -40 °C (testé selon le type)
- Un revêtement du boîtier DIP permet son utilisation dans des applications exposées à l'oxydation et la sulfuration avec une humidité jusqu'à 100 % ou des environnements avec de la poussière, des produits chimiques et des températures extrêmes (2320908, 2320911, 2320898 et 2320924)
|
Produits associés | Appareil de protection contre la surtension recommandé pour : |
Entrée monophasée QUINT G2 et SFB
| Entrée 120 V CA
| Entrée 230 V CA
|
| PT-2-PE/S-120AC | PT-2-PE/S-230AC
|
|
| Appareil de protection contre la surtension recommandé pour : |
Entrée triphasée
QUINT G2 et SFB | Entrée 4 fils 480 V CA
TNC 400 V et triphasé + GND
|
VAL-CP-2C-350
|

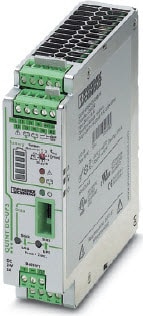

QUINT UPS-IQ
Les QUINT UPS-IQ Phoenix Contact offrent une solution intelligente pour assurer une disponibilité maximale du système. Pendant les coupures de courant, les alimentations sans coupure (UPS) continuent à alimenter les charges en énergie en commutant en fonctionnement sur batterie sans interruption.
Les UPS-IQ Phoenix Contact disposent de la technologie IQ pour une disponibilité supérieure du système. La technologie IQ fournit une gestion intelligente de la batterie qui vous tient au courant de l'autonomie restante, du niveau de recharge, de la vie en service et des performances de l'appareil de stockage d'énergie. Un chargeur intelligent adapte le courant de recharge pour fournir le rechargement de batterie le plus rapide possible.
La technologie POWER BOOST assure une réserve statique d'énergie, tandis qu'une réserve dynamique d'énergie est alimentée par la technologie de rupture sélective du fusible (SFB). Les autres caractéristiques de l'alimentation Quint UPS-IQ Phoenix Contact comprennent un usage optimal de la durée du registre tampon, le suivi préventif de la batterie et une signalisation ainsi qu'une configuration de pointe.
La batterie à capacité double couche utilisée avec la QUINT UPS-IQ assure une plus large plage de températures de fonctionnement de -20 °C à +60 °C, permettant ainsi aux solutions de secours de la batteries d'être mises en place dans des environnements plus difficiles. De plus, cette technologie de capacité donne au système de secours une durée de fonctionnement prolongée, jusqu'à 20 ans avant un remplacement de batterie.
Caractéristiques - Technologie IQ pour une disponibilité maximale du système
- Réserve généreuse d'énergie par POWER BOOST
- Usage optimal de la durée du tampon
- Suivi préventif de la batterie
- Recharge rapide de la batterie
- Large signalisation et paramétrisation
- Technologie de rupture sélective des fusibles (SFB)
|

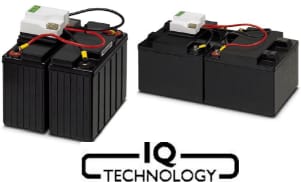

Large plage de températures des batteries VRLA pour la QUINT UPS-IQ
|
Caractéristiques
- Plage de température de fonctionnement : -40 °C à 60 °C
- Durée du tampon : plus de 5 heures dans les conditions de températures les plus extrêmes
- Technologie à tapis de verre absorbant (AGM) le plomb éliminant la possibilité de débordements acides dans les zones à risques
- Durée de fonctionnement supérieure à 10 ans
|
 Afficher la liste des produits
|
Batteries à capacité double couche pour la QUINT UPS-IQ
|
Caractéristiques
- Plage de températures de fonctionnement : -20 °C à +60 °C, offrant une fonctionnalité de batterie de secours en environnements difficiles.
- Durée de fonctionnement jusqu'à 20 ans avant tout remplacement de la batterie, pratiquement 10 fois celle d'une vanne standard -
- Batteries au plomb-acide à recombinaison de gaz (VRLA).
|
Afficher la liste des produits |
| Unités QUINT UPS avec batteries intégrées | |
Caractéristiques
- Intégration facile sur les systèmes existants : juste une alimentation CC de 24 V à connecter pour créer un système UPS complet
- Effort de câblage minimal : l'alimentation UPS est fournie déjà connectée à la batterie de secours
|
|
Alimentation QUINT DIODE
Les alimentations Quint Diode de Phoenix Contact sont conçues pour des applications redondantes qui nécessitent une isolation et une redondance de type N+1. On utilise des MOSFET plutôt que des diodes silicone ou Schottky dans cette série, ce qui la rend jusqu'à 70 % plus efficace. Les alimentations Quint Diode de Phoenix Contact sont adaptées aux applications industrielles en processus sensible, car elles sont certifiées UL 508 et Classe I, Division 2. Des versions entre 12 et 24 V CC et 48 V CC sont disponibles.
Caractéristiques - Redondance uniforme
- Fabrication en aluminium extrudé pour un meilleur refroidissement et une durée de service prolongée
- Certification UL 508
- Certification Classe I, Division 2
- Montage sur rail DIN
|

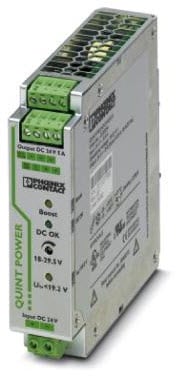

Convertisseurs CC-CC QUINT
Les convertisseurs CC-CC Phoenix Contact peuvent résoudre de nombreux problèmes auxquels sont confrontés les ingénieurs avec les systèmes d'alimentation CC : isoler la tension, ajuster les niveaux de tension, propulser la tension sur de grandes longueurs de fil, réguler la tension en sortie de la batterie et isoler les boucles de mise à la terre. Ces convertisseurs de puissance disposent de la technologie de rupture sélective des fusibles (SFB) et ont la capacité de fournir jusqu'à 125 % de leur sortie nominale avec la technologie Power Boost. Les convertisseurs CC-CC Quint de Phoenix Contact sont approuvés UL508, de même que Classe I, Div. 2. Ils sont adaptés pour toutes les applications industrielles, notamment les installations industrielles à processus sensible.
Caractéristiques - Technologie de rupture sélective des fusibles (SFB)
- Technologie Power Boost fournissant jusqu'à 125 % de sortie nominale
- Certification UL 508
- Approuvé Classe I, Div. 2
|
Alimentation Trio Power
La TRIO Power Phoenix Contact est une unité d'alimentation à montage sur rail DIN avec des fonctionnalités de base. Avec une tension de sortie de 12 V CC, 24 V CC et 48 V CC et des versions monophasée et triphasée de 60 W ou 960 W, elle est particulièrement adaptée à une utilisation pour une production de série en ingénierie mécanique. Sa large plage en entrée et son boîtier certifié à l'international permettent sa mise en œuvre partout dans le monde.
Caractéristiques- Unité d'alimentation fiable même à de hautes températures ambiantes
- Aucune résistance de charge ni de court-circuit
- Rigidité diélectrique élevée
- Peut être utilisé dans le monde entier sur tous les secteurs industriels en raison de sa large plage en entrée et de son boîtier certifié à l'international
|
Produits associés | Appareil de protection contre la surtension recommandé pour : |
Entrée monophasée TRIO Power
| Entrée 120 V CA
| Entrée 230 V CA
|
| PT-2-PE/S-120AC | PT-2-PE/S-230AC
|
|
| Appareil de protection contre la surtension recommandé pour : |
Entrée triphasée
TRIO Power | Entrée 4 fils 480 V CA
TNC 400 V et triphasé + GND
|
VAL-CP-2C-350
|

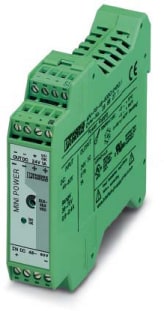

Alimentation MINI Power
La MINI POWER Phoenix Contact est idéale pour les technologies MCR (mesures, contrôle et régulation) où un boîtier électronique modulaire est standard. Les connecteurs codés COMBICON rendent faciles la connexion et la maintenance de cette alimentation.
Caractéristiques
- Très faibles largeurs de 22,5 et 45 mm (0,886
et 1,772 pouces) - Utilisation mondiale en raison d'une large plage en entrée
- Un haut niveau de sécurité d'exploitation sur les réseaux mondiaux complexes
- Suivi de fonction active via la sortie en commutation pour un suivi à distance de la tension de sortie
- Démarrage fiable en charges lourdes grâce à POWER BOOST
|
Produits associés | Appareil de protection contre la surtension recommandé pour : |
Entrée monophasée MINI Power
| Entrée 120 V CA
| Entrée 230 V CA
|
| PT-2-PE/S-120AC | PT-2-PE/S-230AC
|

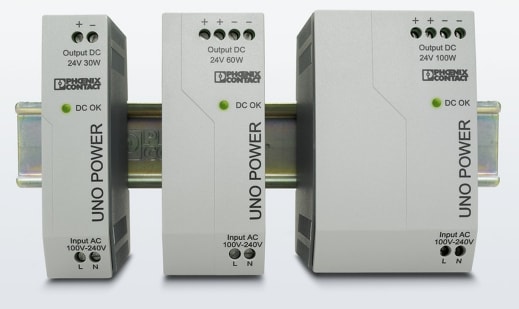

Alimentation UNO POWER
L'alimentation sur rail DIN UNO POWER Phoenix Contact fournit une solution compacte aux applications nécessitant une puissance maximale de 100 W. Conçue pour une fonctionnalité de base, à bas prix, l'alimentation UNO POWER est disponible en trois classes de performances : 30 W, 60 W et 100 W. Les largeurs de boîtier de 22,5 mm, 35 mm et 55 mm rendent cette série idéale pour les boîtiers de contrôle compacts. Un rendement énergétique optimal est fourni avec plus de 90 % sur l'ensemble de la plage de fonctionnement entre -25 °C et 70 °C, en même temps que des pertes inactives inférieures à 0,3 W.
Caractéristiques - Densité de puissance plus élevée que la concurrence (de 10 à 20 %) et adaptée à toutes les armoires de contrôle classiques de 120 mm
- Haut rendement (supérieur à 90 %) réduisant les coûts énergétiques
- Fonctionnalité de base pour des exigences de 24 V CC et 12 V CC, faisant de cette alimentation une solution fiable pour les applications à bas prix
- Large plage de températures de fonctionnement entre -25 °C et 70 °C, la rendant flexible pour toutes les applications
- Large plage en entrée, de 85 à 264 V CA pour un usage dans le monde entier
- Plus de 700 000 heures de stabilité MTBF à pleine charge
|
Alimentation STEP Power
La gamme d'unités d'alimentation compactes STEP POWER Phoenix Contact est particulièrement adaptée aux distributeurs d'installation et aux écrans de contrôle plats. Les unités d'alimentation sont disponibles avec une tension en sortie de 24 V CC dans quatre classes de performances et de largeurs, avec des tensions spéciales de 5, 12, 15 et 48 V CC. Leur haut niveau d'efficacité et leurs faibles pertes en veille entraînent un haut rendement énergétique.
Caractéristiques
- Installation facile sur rail DIN ou sur panneau
- Démarrage rapide avec suivi de fonction par LED
- Haute sécurité de fonctionnement en raison des longues mises en tampons principaux à pleine charge et haute stabilité MTBF (> 500 kh)
- Peut être utilisé dans le monde entier sur tous les secteurs industriels en raison de sa large plage en entrée et de son boîtier certifié à l'international
- Large plage de températures de -25 °C à +70 °C
- Connexion parallèle possible pour une amélioration des performances et de la redondance
|
