Analog Devices Inc. Contrôleurs PWMVID/AVSBus à courant élevé MAX20816
Les contrôleurs PWMVID/AVSBus à courant élevé MAX20816 d'Analog Devices sont des solutions de gestion d'alimentation multiphasée à double sortie hautement intégrées qui sont conçues pour répondre aux exigences de courant extrême et de tension dynamique des plateformes modernes de l'intelligence artificielle (IA), des GPU et de l'informatique hauteperformance. Les circuits intégrés MAX20816 d'ADI présentent une architecture flexible à double boucle qui prend en charge jusqu'à 16 phases au total, configurables de 16+0 à 8+8 entre deux rails indépendants, ce qui permet une alimentation efficace de plusieurs cœurs à courant élevé à partir d'un seul contrôleur.
En utilisant des circuits intégrés d'étage de puissance intelligents et des inductances couplées, le MAX20816 implémente des convertisseurs Buck synchrones à haut rendement avec une réponse transitoire rapide, tandis que la mise en parallèle MLI permet une mise à l'échelle jusqu'à 32 ou 48 phases pour des applications nécessitant des courants aussi élevés que 2 500 A. Le contrôleur prend en charge le réglage de tension numérique à haute vitesse via les interfaces PWMVID et AVSBus, et est donc bien adapté aux transitions de tension dynamiques rapides dans les GPU NVIDIA, les cœurs d’IA, les XPU et les ASIC de solution réseau.
Les fonctions avancées de télémétrie et de gestion de l'alimentation sont accessibles via PmBus, ce qui permet la surveillance en temps réel des tensions, des courants, de la puissance d'entrée et de la température de l'étage de puissance, ainsi que l'enregistrement des défauts et la configuration de la protection. La mémoire non volatile intégrée permet des configurations prédéfinies et définies par l'utilisateur tandis que la rétention intégrée des défauts contribue à éviter les événements catastrophiques après des défaillances de l'étage de puissance. Avec une densité de puissance élevée, un rendement de niveau supérieur et descapacités de contrôle/surveillance numériques complètes, le MAX20816 d'ADI fournit une solution évolutive et robuste pour la régulation de tension multiphasée à courant élevé de nouvelle génération.
Caractéristiques
- Haute densité de puissance et efficacité
- Support intelligent de l'étage de puissance
- Efficacité de niveau supérieur - Efficacité maximale de 90,71 % à 0,75 VOUT
- Moniteur de puissance de sortie intégré
- Architecture multiphasée 16-ph N+M à double boucle
- Télémétrie via PMBus
- Configuration numériquement programmable
- Surveillance de la tension, du courant et de la puissance d’entrée
- Surveillance de la température de l'étage de puissance et rapports sur celle-ci
- Enregistrement des défauts, des commandes et des données (fonctionnalité de boîte noire)
- Broches GPIO numériques (indicateurs définis OCP, OTW, VR)
- Interface numérique haute vitesse - prise en charge de PWMVID et AVSBus
- Gestion de l'alimentation avancée
- Rééquilibrage orthogonal du courant pour l’équilibre phase-courant pendant les transitoires
- Commande de déclenchement de phase programmable
- Protection
- Protection contre la sous-tension d'alimentation de polarisation et d'entrée
- Protection de surintensité
- Protection par mot de passe
- Boîtier TQFN de 56 broches, 7 mm x 7 mm
Applications
- GPU NVIDIA avec interface PWMVID
- AVSBus™ pour des transitions de tension dynamiques rapides
- Cœurs d’IA, XPU, GPU et ASIC de réseau
- Régulateurs de tension multiphasés à courant fort
- Configuration 32ph (2 parallèles) ou 48ph (3 parallèles)
- Jusqu’à 2 500 A

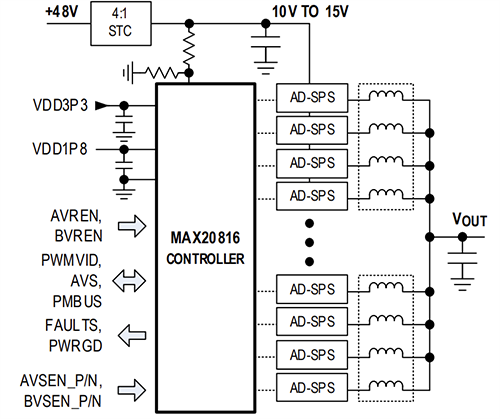

Circuit de fonctionnement standard
