Qorvo Amplificateurs de puissance GaN QPA0524 5 W
Les amplificateurs de puissance au nitrure de gallium (GaN) 5 W QPA0524 de Qorvo sont des amplificateurs MMIC sur bande Ku de haute puissance fabriqués avec le procédé de fabrication 0,15 µm GaN-sur-SiC (QGaN15) de Qorvo. Le QPA0524 de Qorvo cible la plage de fréquence 24,25 GHz à 26,5 GHz pour les bandes 5G et Satcom. Ces composants fournissent une puissance linéaire de 400 mW avec une ACPR de -30 dBc en mode MSC9 160 MHz 802.11ac. Les amplificateurs QPA0524 peuvent fournir une puissance de sortie jusqu’à 5 W avec un gain de signal faible de 35 dB et un rendement de puissance ajoutée 23 %.
Pour simplifier l’intégration du système, le QPA0524 est entièrement adapté au 50 Ω avec des ports E/S mis à la terre CC pour des performances DES optimales. Ces composants sont testés CC et RF à 100 % pour garantir leur conformité aux normes électriques. Le QPA0524 de Qorvo prend en charge les applications linéaires d’alimentation, de communication et de radar 5G sur les marchés commerciaux et militaires.
Caractéristiques
- Plage de fréquence : 24,25 GHz à 26,5 GHz
- Puissance de sortie linéaire (POUT) de 26 dBm
- ACPR de -30 dBc (POUT = 26 dBm, 802.11ac)
- POUT [Puissance d’entrée (PIN) = 20 dBm] de 37 dBm
- Rendement en puissance ajoutée (PAE) de 23 % (PIN = 20 dBm)
- Gain de signal faible de 23 dBm
- Courant de drain total maximal de 1 800 mA
- Dissipation de puissance maximale de 31 W
- Polarisation
- VD = 20 V
- IDQ = 126 mA
- VG = -2,2 V (plage standard)
- Dimensions du boîtier de 5,00 mm x 5,50 mm x 1,63 mm
- Plage de température de fonctionnement de -40 °C à +85 °C
- Sans plomb et conforme à la directive RoHS
Applications
- 5 G
- Communications satellitaires
- Équipement radar

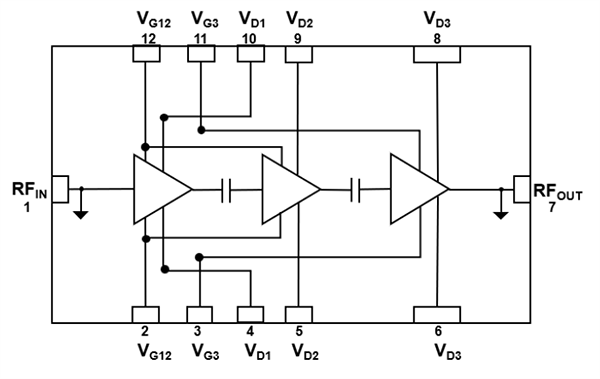

Schéma fonctionnel
