Qorvo Amplificateurs d'attaque à gain variable QPA1008
Les amplificateurs d'attaque à gain variable QPA1008 de Qorvo, en boîtier QFN de 5 mm x 5 mm, offrent deux étages d'amplification dans la bande S. Le QPA1008 fonctionne dans la plage de 2,7 GHz à 3,8 GHz et fournit une puissance de sortie de 31 dBm au point de compression de 1 dB (P1dB), un gain de 26 dB des signaux significatifs et un rendement en termes de puissance ajoutée (PAE) de plus de 30 %.
Les amplificateurs d'attaque à gain variable QPA1008 de Qorvo intègrent en entrée un atténuateur de 30 dB, et en sortie un détecteur de puissance simple fonctionnant par échantillonnage et couplé de façon résistive (~ -20 dB). Le composant fournit un commutateur de commande de polarisation rapide qui permet d'obtenir des mises en marche et des arrêter rapides.
Caractéristiques
- Plage de fréquence : 2,7 GHz à 3,8 GHz
- Gain des signaux faibles : 28 dB
- Perte par réflexion en entrée : 16 dB
- Perte par réflexion en sortie : 15 dB
- Plage d'atténuation : 32 dB
- 31dBm P1dB
- Gain des signaux forts : 26 dB
- Rendement en termes de puissance ajoutée (PAE) au point de compression de 1 dB (P1dB) : 35 %
- Vitesse de commutation de la polarisation : 20 ns
- Polarisation : VCC = 6 V, ICQ = 400 mA
- Dimensions du boîtier : 5,0 mm x 5,0 mm x 0,82 mm
Applications
- Radars commerciaux et militaires
- Télécommunications
- Instrumentation d'essais

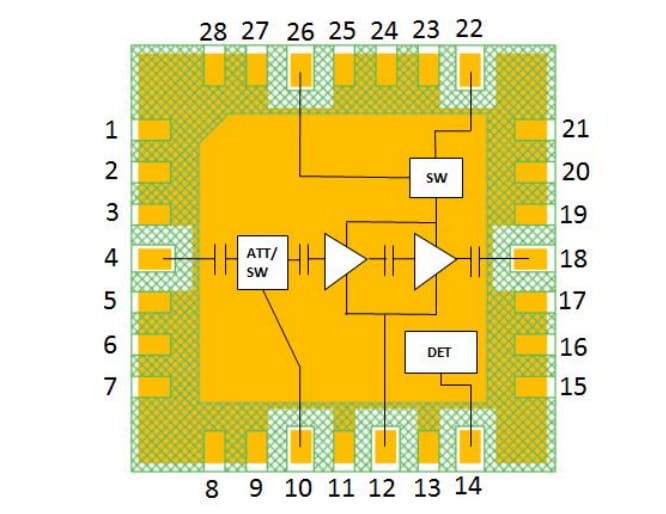

Schéma fonctionnel
