Qorvo Modules frontaux Wi-Fi® 6 QPF4288A
Les modules frontaux Wi-Fi® 6 (FEM) QPF4288A de Qorvo sont conçus pour les systèmes Wi-Fi 6 (802.11ax) dans un format compact et une adaptation d’impédance intégrée qui minimise l’espace de disposition de l’application. Les FEM QPF4288A de Qorvo offrent des performances axées sur l’optimisation de l’amplificateur de puissance (PA) pour une tension d’alimentation de 5 V qui préserve la consommation d’énergie tout en maintenant la puissance de sortie linéaire la plus élevée et un débit de pointe. Le chemin de réception correspond aux technologies optimales pour maximiser la sensibilité en réception grâce à des performances de bruit constantes dans une plus large variété de conditions.
Le module frontal Wi-Fi 6 QPF4288A de Qorvo comprend un filtrage intégré au niveau de la puce pour les 2e et 3e harmoniques et un rejet du 5 GHz pour un fonctionnement DBDC. La rétroaction est activée par un détecteur de puissance RF doté d'une sortie RF provenant d'un coupleur directionnel.
Le FEM QPF4288A intègre un amplificateur de puissance (PA) 2,4 GHz, un régulateur, un commutateur unipolaire bidirectionnel (SP2T), un amplificateur à faible bruit (LNA) contournable et un coupleur dans un seul composant.
Caractéristiques
- Fréquence de fonctionnement de 2 412 MHz à 2 484 MHz
- POUT =
- +22 dBm en mode MCS11 HE40 avec EVM dynamique de -43 dB
- +24 dBm en mode MCS9 HT40 avec EVM dynamique de -35 dB
- +25,5 dBm en mode MCS7 HT20/40 avec EVM dynamique de -30 dB
- +27 dBm en MCS0 HT20 avec conformité au masque spectral
- Optimisé pour un fonctionnement à +5 V
- Gain en émission : 33 dB
- Facteur de bruit 1,9 dB
- Gain en réception de 14 dB et perte de dérivation de 5 dB
- Rejet sur le chemin de réception 8 dB 5 GHz
- Coupleur à détecteur de puissance RF intégré
Applications
- Points d’accès
Routeurs sans fil - Passerelles résidentielles
- Équipement des locaux d'abonné
- Internet des objets

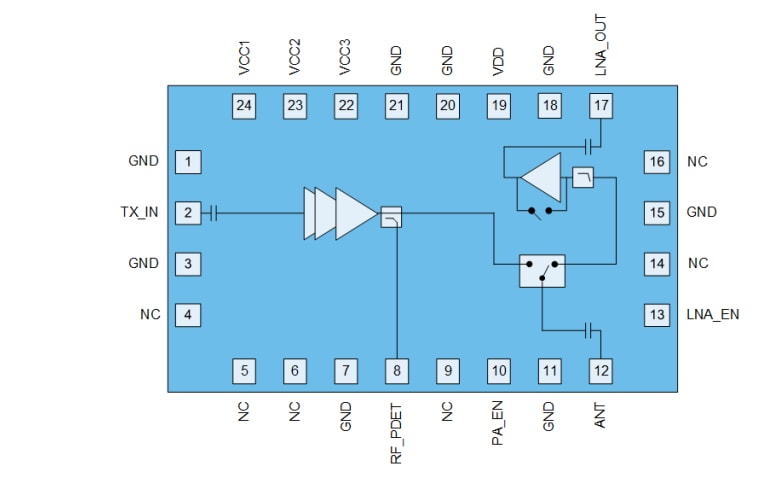

Schéma fonctionnel
Module d'évaluation associé
