Renesas / Dialog Modules DA14535MOD SmartBond TINY BLUETOOTH ® LE

Les Modules DA14535MOD SmartBond TINY BLUETOOTH® Low Energy (BLE) 5.3 Renesas/Dialog sont des modules à faible consommation d'énergie et autonomes. Ces modules constituent une alternative fonctionnelle et équivalente en termes de broches au DA14531MOD déjà adopté sur le marché. Les modules DA14535MOD comportent un processeur Cortex-M0+, une Pout de transmission de +3 dBm, une RAM de 64 ko, une ROM de 160 ko, un canal CAN de 10 bits et une sensibilité de récepteur de -92,5 dBm. Ces modules prennent en charge des DSPS configurables (service à ports en série) et des logiciels sans codage. Les modules DA14535MOD sont utilisés dans des applications telles que la robotique, l'IoT, des canaux RF, des balises, des télécommandes, l'acquisition de données, l'infodivertissement et des jeux.

Caractéristiques

  • Processeur Cortex-M0+
  • Mémoire flash embarquée de 1 Mbit
  • 64 ko de RAM
  • 160 ko de ROM
  • 12 ko OTP
  • 2,7 mA pour VBAT= 3 V consommation de courant de récepteur
  • Sensibilité du récepteur de -92,5 dBm
  • Puissance d'émission RF radioprogrammable de -18 à +3 dBm
  • CAN de canal de 10 bits
  • Consommation de courant d'émetteur TX à 0 dBm sous VBAT= 3 V : 2,6 mA
  • Courant de veille de 1,7 μA, avec conservation de la totalité de la RAM de 64 ko
  • Interfaces avec décodeur en quadrature à 3 canaux
  • Deux minuteurs polyvalents à MLI
  • 9 GPIO, SPI, 2 UART, UART monofilaire et I2C

Applications

  • Contrôleurs perfectionnés du domaine automobile (AADC)
  • Commande de moteur 48 V/3 kW pour 2/3 roues
  • Moniteurs de glycémie (BGM)
  • Balises
  • Balises et traceurs de proximité
  • Nœuds de capteurs sans fil
  • IoT (IdO)
  • Tuyaux RF
  • Acquisition de données
  • Commandes à distance
  • Infoloisir
  • Jeux
  • Montres connectées
  • Dispositifs d'interfaces utilisateurs (HID) :
    • Pavés tactiles
    • Dispositifs de type souris
    • Claviers
    • Stylos

Schéma fonctionnel

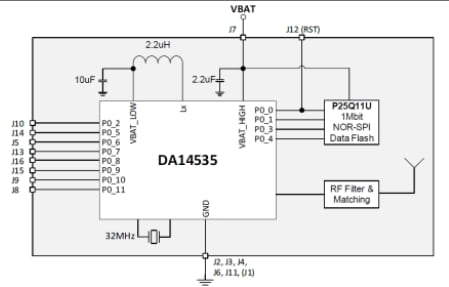

Schéma de principe - Renesas / Dialog Modules DA14535MOD SmartBond TINY BLUETOOTH ® LE

SoC associé

Renesas / Dialog SoC LE 5.3 DA14535 SmartBond TINY BLUETOOTH®

Il intègre un émetteur-récepteur de 2,4 GHz et un microcontrôleur Arm® Cortex®-M0+ à 32 bits de 16 MHz.

Learn Moreà propos de Renesas / Dialog SoC LE 5.3 DA14535 SmartBond TINY BLUETOOTH® View Productslié à Renesas / Dialog SoC LE 5.3 DA14535 SmartBond TINY BLUETOOTH®

Outils de développement

Renesas / Dialog Outils de développement DA14535MOD

Conçus pour le module DA14535 SmartBond TINY BLUETOOTH® Low Energy 5.3.

Learn Moreà propos de Renesas / Dialog Outils de développement DA14535MOD View Productslié à Renesas / Dialog Outils de développement DA14535MOD
