Renesas Electronics Kit d'évaluation ZSSC3240
Le kit d'évaluation ZSSC3240 de Renesas Electronics fournit le matériel requis pour la configuration du module de capteurs, la configuration de laboratoire, l'étalonnage et l'évaluation du CI de conditionneur de signal de capteur (SSC) ZSSC3240. Ce kit d'évaluation est principalement conçu pour permettre la communication entre l'utilisateur et le dispositif ZSSC324x à l'aide de l'interface utilisateur graphique (GUI). La carte d'évaluation ZSSC3240 peut se connecter au capteur ou à la carte de remplacement de capteur SSC (SRB). La SRB remplace un capteur existant et peut être utilisée pour la première étape d'étalonnage ou un test à blanc. Les interfaces de communication I²C, SPI ou OWI permettent une configuration et un étalonnage rapides et faciles du ZSSC324x à l'aide de l’ordinateur de l'utilisateur.
Contenu du kit
- Carte d'évaluation ZSSC324xEVB
- Carte de communication SSC SSCCOMMBOARDV4P1C
- Carte de remplacement de capteur SSCSENSORREPBDV2P0
- Échantillons ZSSC324x 24-PQFN 4 mm × 4 mm (5 pcs)
- Câble USB
- Équipement utilisateur requis/recommandé :
- La tension d'alimentation (VDD) du ZSSC324x peut être fournie par une alimentation électrique externe de l'utilisateur
- Voltmètre CC (0-50 V)
- Ampèremètre CC (0-100 mA)
- Oscilloscope 100 MHz 4 canaux
Caractéristiques
- L'interface de communication I²C, SPI ou OWI permet une configuration et un étalonnage rapides et faciles du ZSSC324x
- Un potentiomètre sur le SSC SRB contrôle une tension qui simule un signal de capteur allant de 2 mV à 110 mV :
- Peut être utilisé comme entrée au frontal analogique du ZSSC324x pour démontrer un étalonnage par « test à blanc »
- La conception modulaire permet la réutilisation des composants du kit pour l'évaluation de certains produits ZSSC324x
- Le socket coquille 24-PQFN pour le dispositif ZSSC324x sous test (DUT) facilite le test de plusieurs DUT sans soudage
Vidéos
Dispositifs pris en charge
Renesas Electronics CI conditionneur de signal de capteur ZSSC3240
Permet une amplification de haute précision et une correction spécifique au capteur des signaux du capteur résistif.
Outils de développement associés
Renesas Electronics Kit d'évaluation ZSSC3281KIT
Démontrer, configurer et étalonner le CI de conditionneur de signal de capteur (SSC) résistif ZSSC3281.
Renesas Electronics cLite™ SSC Evaluation Kit for ZSSC3122 & ZSSC3123
Enables the configuration, calibration, and evaluation of the ZSSC3122 and ZSSC3123 cLite™ SSCs.
Renesas Electronics ZSSC3230 SSC Evaluation Kit
Designed for sensor module, laboratory setup, and module calibration development for the ZSSC3230.
Renesas Electronics ZSSC3224 Evaluation Kit
Supports the hardware required for configuration, calibration, and evaluation of ZSSC3224 SSC IC.
Renesas Electronics kit d'évaluation ZSSC3241
Conçu pour l’évaluation du module de capteur, la configuration en laboratoire et l’étalonnage du module du ZSSC3241.
Présentation de la carte d'évaluation

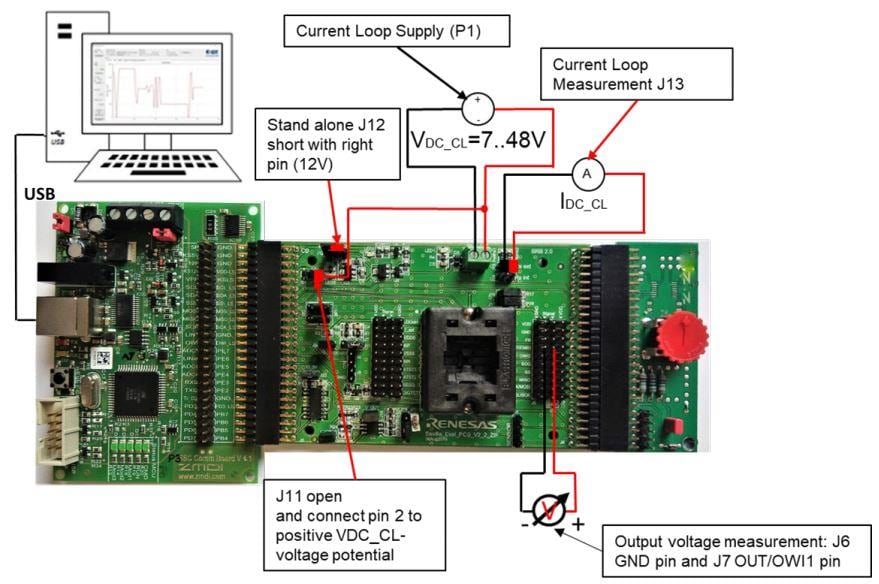

Configuration de test standard
