Renesas Electronics Amplificateurs opérationnels ISL28191 et ISL28291
Les amplificateurs opérationnels simples et doubles ISL28191 et ISL28291 de Renesas Electronics offrent un ultra-faible bruit et une sortie rail à rail à faible distorsion, dans une taille minuscule. Les amplis op ISL28191 sont entièrement spécifiés pour fonctionner jusqu'à une alimentation simple de +3 V. Ces composants disposent également de sorties qui oscillent rail à rail et d'une tension d'entrée en mode commun qui s'étend jusqu'à la terre (détection de terre).
Les ISL28191 et ISL28291 sont stables en gain unitaire avec un bruit de tension de référence en entrée de 1,7 nV/√Hz. Les amplis op disposent d'un THD+N de 0,00018 % à 1 kHz.
L'ISL28191 est disponible en boîtiers UTDFN 6 fils à encombrement réduit (1,6 mm x 1,6 mm) et SOT-23 6 fils. L'ISL28291 est disponible en boîtiers SOIC 8 fils, UTQFN 1,8 mm x 1,4 mm 10 fils et MSOP 10 fils. Les amplificateurs opérationnels simples et doubles ISL28191 et ISL28291 de Renesas Electronics sont garantis de -40 °C à +125 ºC.
Caractéristiques
- Bruit de tension d'entrée de 1,7 nV/√Hz à 1 kHz
- THD+N 1 kHz standard de 0,00018 % à 2 VP-P VOUT
- Distorsion harmonique -76 dBc, -70 dBc, fo = 1 MHz
- Largeur de bande 61 MHz -3 dB
- Tension résiduelle maximum 630 µV
- Courant de polarisation en entrée 3 µA
- CMRR standard de 100 dB
- Plage de tension d’alimentation unique de 3 V à 5,5 V
- Sortie rail-à-rail
- Détection de terre
- Broche d'activation (non disponible en option de boîtier SOIC 8 fils)
- Pb-free (conformité RoHS)
Applications
- Traitement du signal à faible bruit
- Microphones/préamplificateurs à faible bruit
- Tampons CAN
- Amplificateurs de sortie CNA
- Balances numériques
- Jauges de contrainte/amplificateurs de capteurs
- Systèmes Radio
- Équipement portable
- Détecteurs infrarouges
Produits associés
Renesas Electronics Système de ventilation
Une conception de référence pour fournir un respirateur portable utilisé dans les couloirs ou en dehors des services de soins intensifs.

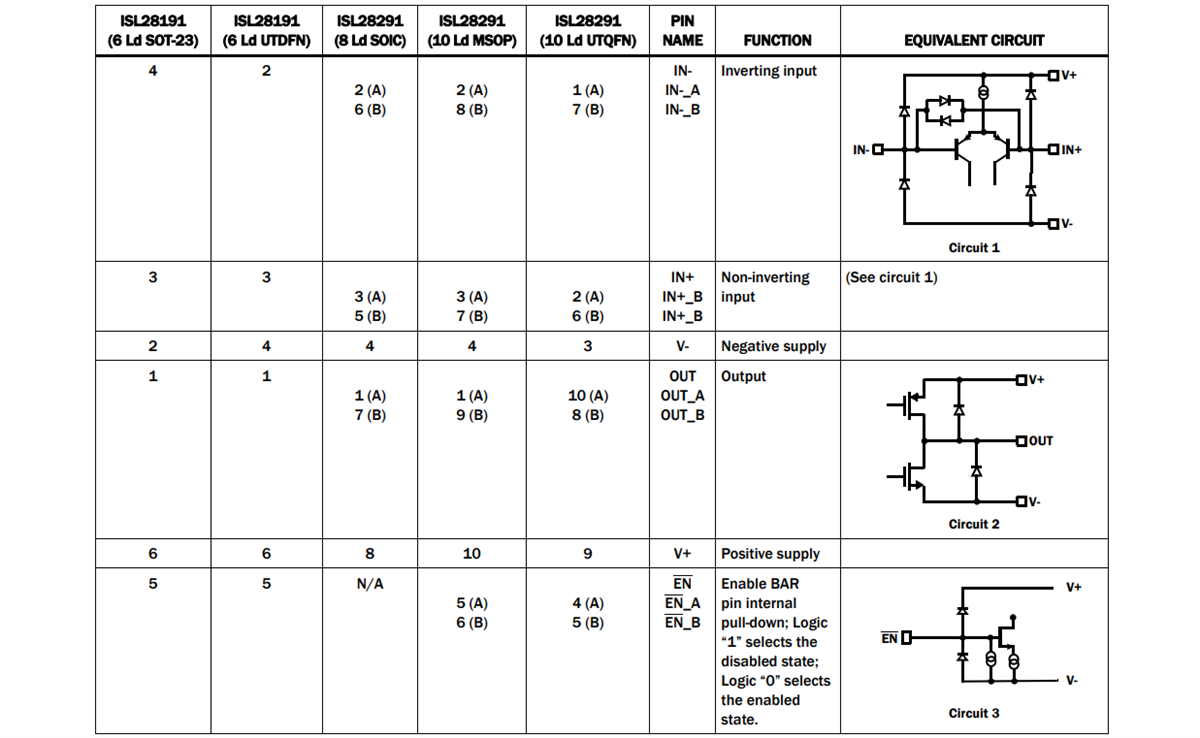

Descriptions des broches
