Renesas Electronics Amplis op doubles de précision à faible bruit ISL28227

Les amplificateurs opérationnels (amplis op) doubles de précision à faible bruit ISL28227 de Renesas Electronics sont des composants de très haute précision, caractérisés par un très faible bruit, une faible tension d'offset, un faible courant de polarisation d'entrée et une faible dérive thermique. Ces caractéristiques font des amplis op ISL28227 de Renesas Electronics un choix idéal pour les applications nécessitant à la fois une grande précision en continu (CC) et de bonnes performances en alternatif (CA). La combinaison de précision, de faible bruit et de faible encombrement constitue un excellent compromis en termes de valeur et de flexibilité par rapport aux produits concurrents.

Les amplis op doubles ISL28227 sont disponibles en boîtiers SOIC, TDFN et MSOP à 8 broches. Tous les composants sont proposés avec des configurations de broches standard et fonctionnent sur une plage de température étendue de -40 °C à +125 °C. Ces amplificateurs conviennent notamment aux filtres actifs de précision, à l'instrumentation médicale et analytique, au contrôle précis de l'alimentation ainsi qu'aux systèmes de contrôle industriels.

Caractéristiques

  • Faible tension d'offset d'entrée ±70 µV (max.)
  • Excellente dérive thermique de la tension d'offset de 0,5 µV/°C (max.)
  • Large plage d'alimentation de 4,5 V à 40 V
  • Très faible bruit en tension de 2,5 nV/√Hz
  • Courant de polarisation d'entrée maximal de ±10 nA
  • Produit gain-bande de 10 MHz, stable à gain unitaire
  • Absence d'inversion de phase
  • Plage de température de fonctionnement de -40 °C à +125 °C
  • Boîtiers SOIC, TDFN et MSOP à 8 broches

Applications

  • Instruments de précision
  • Instrumentation médicale
  • Commandes industrielles
  • Blocs de filtres actifs
  • Acquisition de données
  • Contrôle de l'alimentation électrique

Caractéristiques techniques

  • Tension d'alimentation maximale de 2 V
  • Courant différentiel d'entrée maximal de 20 mA
  • Tension différentielle d'entrée maximale de 0,5 V
  • Courant d'offset d'entrée standard de 1 nA
  • Courant de polarisation d'entrée standard de 1 nA
  • Rapport de réjection en mode commun standard de 120 dB
  • Rapport de réjection de l’alimentation standard de 117 dB
  • Gain en boucle ouverte standard de 1500 V/mV
  • Courant d'alimentation standard de 2,2 mA par amplificateur
  • Courant de court-circuit standard de ±45 mA
  • Bruit en tension standard de 85 nVP-P
  • Plage de densité de bruit en tension standard de 2,5 nV/√Hz à 3 nV/√Hz
  • Densité de bruit en courant standard de 0,4 pA/√Hz
  • Plage de distorsion harmonique totale + bruit standard de 0,00022 % à 0,0034 %
  • Vitesse de balayage standard de ±3,6 V/µs
  • Temps de montée standard de 36 ns
  • Temps de descente standard de 38 ns
  • Temps de récupération après surcharge de sortie standard de 1,7 µs
  • Durée de court-circuit de sortie illimitée (une sortie à la fois)
  • Température de fonctionnement de jonction maximale de +150 °C
  • Tolérance DES
    • 6,0 kV selon le modèle du corps humain (HBM), conformément à la norme JESD22-A114F
    • 500 V selon le modèle machine, conformément à la norme EIA/JESD22-A115-A
    • 1,5 kV selon le modèle de dispositif chargé (CDM), conformément à la norme JESD22-C101D

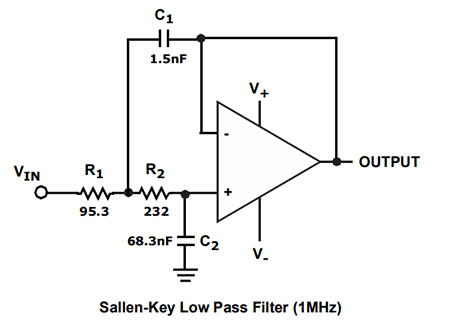

Application standard

Schéma du circuit d'application - Renesas Electronics Amplis op doubles de précision à faible bruit ISL28227
