Renesas Electronics Amplificateurs opérationnels CMOS de précision ISL28x33A
Les amplificateurs opérationnels (amplis op) CMOS de précision de Renesas Electronics ISL28x33A comprennent les modèles ISL28133A (simple), ISL28233A (double) et ISL28433A (quadruple), tous micropuissance et à stabilisation par hacheur. Ces amplis op sont conçus pour offrir précision et efficacité dans des conceptions à forte contrainte d'encombrement. Avec un courant de repos de 22 µA et des entrées/sorties rail-à-rail, ces composants de Renesas Electronics assurent des performances élevées sur une large plage d'alimentation de 1,8 V à 5,5 V. La très faible tension d'offset d'entrée (10 µV max.) et le bruit minimal font de ces composants une solution parfaite pour des applications à haute précision, notamment l'instrumentation médicale, la mesure de température et les balances électroniques.
Un faible courant d'alimentation de 22 µA et une large plage d'entrée permettent aux composants ISL28x33A de constituer d'excellents amplis op de haute précision pour un large éventail d'applications où une faible consommation est primordiale. Tous les composants de la gamme fonctionnent sur une plage de température de -40 °C à +125 °C et sont disponibles dans une grande variété de boîtiers.
Caractéristiques
- Plage de fonctionnement en alimentation simple de 1,8 V à 5,5 V
- Entrée et sortie rail-à-rail
- Faible tension d'offset d'entrée de ±10 µV (max.)
- Faible dérive de la tension d'offset de ±0,075 µV/°C (max.)
- Bruit de 1,1 µVPP sur la plage 0,01 Hz à 10 Hz
- Faible courant d'alimentation de 22 µA
- Produit gain-bande de 340 kHz
- Gain unitaire stable
- Plage de température de -40 °C à +125 °C
- Options de boîtier
- SC70 5 broches
- SOT23 5 broches
- DFN 8 broches
- SOIC et MSOP 8 broches
- SOIC et TSSOP 14 broches
Applications
- Mesure de courant sur faible résistance
- Mesure de température
- Capteurs de précision / jauges de contrainte
- Amplificateurs à gain élevé
- Détecteurs de fumée
- Appareils électroménagers
- Équipement médical
- Commande de moteurs
Caractéristiques techniques
- Tension d’alimentation maximale de 6,0 V, plage de 1,8 V à 5,5 V
- Courant d'entrée maximal de 20 mA
- Sortie supportant un court-circuit continu
- Paramètres CC
- Plage de tension d'offset d'entrée maximale de ±10 µV à ±17 µV
- Coefficient de température maximal de la tension d'offset d'entrée de 0,075 µV/°C
- Courant de polarisation d'entrée maximal de ±600 pA
- Courant d'offset d'entrée maximal de ±400 pA
- Rapport de réjection en mode commun standard de 127 dB
- Rapport de réjection de l'alimentation standard de 124 dB
- Gain en boucle ouverte standard de 143 dB
- Écart maximal de la tension de sortie par rapport aux rails de 70 mV
- Courant de court-circuit en source maximal de 30 mA
- Courant de court-circuit en absorption standard de -14 mA
- Courant d'alimentation maximal de 35 µA par amplificateur
- Paramètres CA
- Plage de tension de bruit d'entrée standard de 0,9 µVpp à 1,1 µVpp
- Densité de bruit en tension standard de 43,5 nV/√Hz
- Densité de bruit en courant standard de 76 fA/√Hz
- Produit gain-bande standard de 340 kHz
- Réponse transitoire
- Vitesse de balayage positive standard de 0,2 V/µs
- Vitesse de balayage négative standard de 0,2 V/µs
- Temps d'établissement standard de 22,5 µs à 0,1 % de VO
- Plage de température ambiante de -40 °C à +125 °C
- Température de jonction maximale de +150 °C
- Niveaux DES
- ISL28133A
- ±2 kV selon le modèle du corps humain (HBM), conformément à la norme ANSI/ESDA/JEDEC JS-001
- ±2 kV selon le modèle de dispositif chargé (CDM), conformément à la norme JEDEC JS-002
- Latch-up de ±100 mA (testé selon JESD78), TA = +125 °C
- ISL28233A et ISL28433A
- ±6 kV selon le modèle du corps humain (HBM), conformément à la norme ANSI/ESDA/JEDEC JS-001
- ±1,5 kV selon le modèle de dispositif chargé (CDM), conformément à la norme JEDEC JS-002
- Latch-up de ±100 mA (testé selon JESD78), TA = +125 °C
- ISL28133A

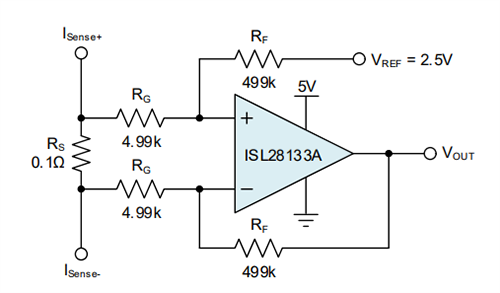

Application standard
Schéma fonctionnel
