Renesas Electronics Émetteurs-récepteurs RS-485/RS-422 ISL3179E/ISL3180E
Les émetteurs-récepteurs RS-485/RS-422 protégés contre les DES élevées ISL3179E/ISL3180E de Renesas sont des émetteurs-récepteurs simples alimentés par 3,3 V qui satisfont les normes RS-485 et RS-422 pour une communication équilibrée. Chacun des émetteurs-récepteurs a de faibles courants de bus (+220μA/-150μA), de sorte qu’il présente une” charge d’unité 1/5 “au bus RS-485. Cela permet d'avoir jusqu'à 160émetteurs-récepteurs sur le réseau sans enfreindre la charge maximale de 32 unités de la spécification RS-485 et sans utiliser de répéteurs.
Les entrées de récepteur (Rx) présentent un design à « sécurité intégrée » qui permet une sortie Rx logique élevée si les entrées Rx sont flottantes, court-circuitées ou terminées mais non entraînées. L'ISL3180E est configuré pour les applications full duplex. La version semi-duplex ISL3179E multiplexe les entrées Rx et les sorties Tx pour permettre à un émetteur-récepteur possédant une sortie de désactiver la fonction dans les packs 8 Ld. Le circuit de connexion à chaud garantit que les sorties Tx et Rx restent en état d'impédance élevée pendant que l'alimentation se stabilise.
Caractéristiques
- Protection ESD élevée sur les broches E/S RS-485
- ISL3179E : CEI61000 ±16,5 kV
- ISL3180E : HBM ±12 kV
- Niveau HBM de classe 3 sur toutes les autres broches (ISL3179E) : >9 kV
- Spécifié pour un fonctionnement à +125 °C
- Débits de données élevés jusqu’à 40 Mbit/s
- Entrées logiques tolérantes : 5 V
- Une charge d'unité 1/5 permet d'utiliser jusqu'à 160 appareils sur le bus
- Récepteur à sécurité totale (ouvert, court-circuité, terminé/non entraîné)
- Branchement à chaud - Les sorties Tx et Rx restent à trois états pendant la mise sous tension
- Faible courant de repos : 4 mA (max)
- Mode d’arrêt à faible courant : 1 μA (max)
- Plage de tension d'entrée en mode commun -7 V à +12 V
- Sorties Rx et Tx à trois états
- Délais de propagation Tx/Rx 16/16,5 ns (max) ; déviation 1,5 ns (max)
- Fonctionne à partir d'une seule alimentation de +3,3 V (tolérance de 10 %)
- Arrêt thermique et limitation du courant pour une protection contre les surcharges du système d'entraînement
- Pb-free (conformité RoHS)
Applications
- Systèmes de contrôleur de moteur/encodeur de position
- Automatisation industrielle
- Réseaux de bus de terrain
- Réseaux de sécurité
- Systèmes de contrôle environnemental du bâtiment
- Réseaux contrôle de processus/industriel

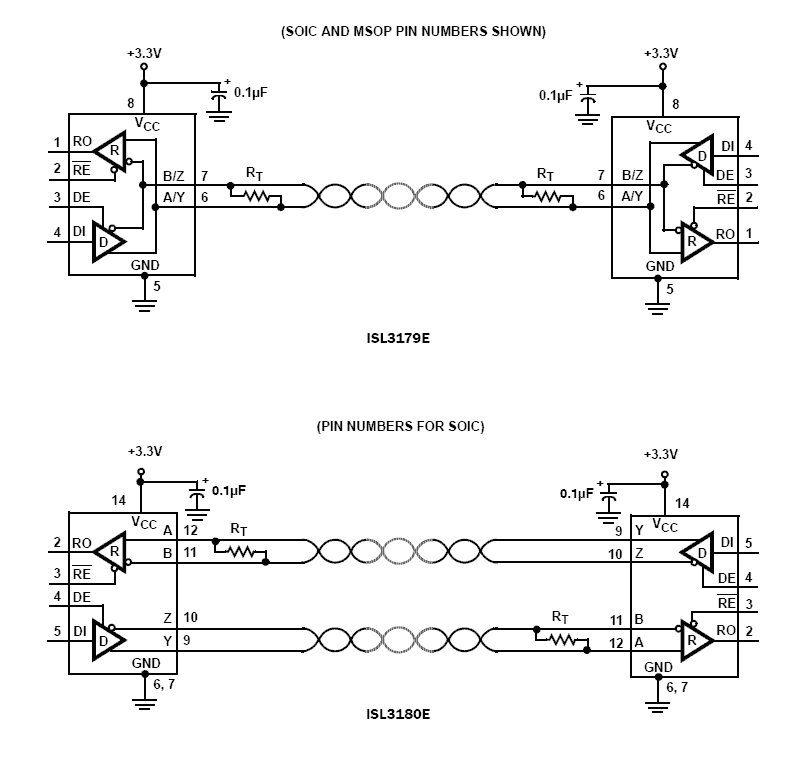

Schéma fonctionnel
