Renesas Electronics Kit de contrôle de moteur flexible MCK-RA8T2
Le kit de contrôle de moteur flexible Renesas Electronics MCK-RA8T2 est une plateforme de développement complète conçue pour rationaliser le développement d’applications dédiées au contrôle de moteur. Le kit comprend une carte CPU, une carte Inverter, une carte de communication et un moteur BLDC, offrant une configuration matériel prête à l’emploi. Le MCK-RA8T2 dispose d'un débogueur embarqué qui permet la programmation MRAM directe du microcontrôleur RA8T2 via une connexion à un PC permettant aux utilisateurs de charger et tester rapidement des programmes. Ce kit Renesas prend en charge des fonctions de contrôle de moteur avancées comme une à trois détection de courant de shunt, la détection de surintensité et la prévention des courts-circuits garantissant ainsi un fonctionnement robuste et sûr.
Avec la capacité de contrôler jusqu'à deux moteurs (avec une carte convertisseur supplémentaire) et la prise en charge intégrée de la communication esclave EtherCAT, le kit MCK-RA8T2 est idéal pour les applications industrielles et d'automatisation. Le fonctionnement alimenté par USB ajoute de la commodité, tandis que l'outil Renesas Motor Workbench inclus améliore l'efficacité de développement grâce à un réglage intuitif des paramètres et une analyse en temps réel. Les développeurs peuvent également tirer parti d'une riche bibliothèque d'échantillons de code et de notes d'application fournis par Renesas, qui fonctionnent parfaitement sur le microcontrôleur RA8T2 pour un prototypage et une évaluation rapides.
Caractéristiques
- Comprend la carte UCT, la carte convertisseur, la carte de communication et le moteur BLDC
- Incorpore le débogueur embarqué pour la programmation de la MRAM du RA8T2 permettant aux utilisateurs d'écrire un exemple de programme dans le microcontrôleur en se connectant à un PC
- Prend en charge 1 à 3 fonctions de détection de courant de shunt, détection de surintensité et prévention des détection et prévention des courts-circuits
- Jusqu'à 2 contrôles de moteur (une carte convertisseur supplémentaire est requise)
- Le contrôleur esclave EtherCAT est disponible
- Prend en charge le fonctionnement alimenté par USB
- Prend en charge l'outil de développement de contrôle de moteur Renesas Motor Workbench et permet le paramétrage et l'ajustement intuitifs des paramètres de contrôle de moteur et l'analyse en temps réel, améliorant ainsi l'efficacité de développement des clients
- Divers échantillons de code avec des notes d'application que Renesas fournit peuvent être exécutés simplement en les écrivant sur RA8T2
Applications
- Moteurs CA, servomoteurs CA sans encodeur absolu, robotique et actionneurs
- PLC, convertisseurs de puissance et pompes
- Module de communication réseau pour moteurs
- Appareils électroménagers connectés haut de gamme, tels que le chauffage par induction et les lave-vaisselle
- Maintenance prédictive des moteurs
- Capteurs industriels
Microcontrôleurs (MCU) associés
Renesas Electronics Microcontrôleurs de contrôle de moteur RA8T2
Destinés principalement aux applications industrielles où une grande précision de contrôle est requise.
Disposition de carte de CPU
Schéma de configuration de carte de convertisseur
Configuration de la carte communication

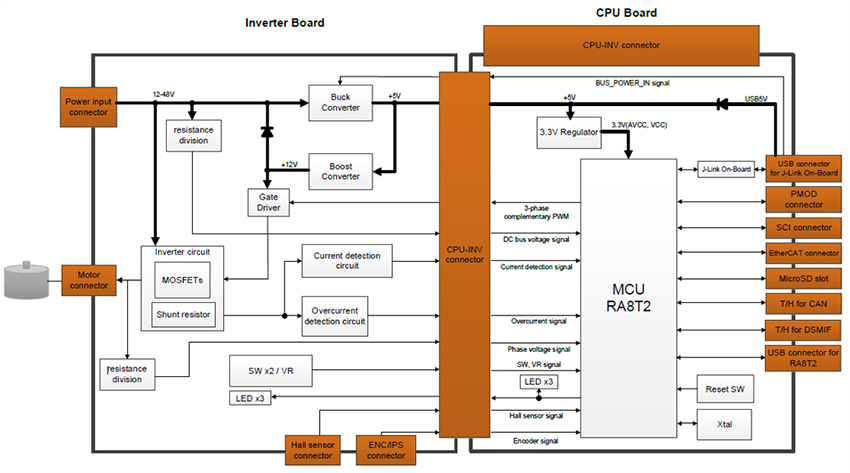

Schéma fonctionnel
