Renesas Electronics Microcontrôleurs (MCU) BLUETOOTH® basse consommation RL78/G1D
Les microcontrôleurs (MCU) BLUETOOTH® basse consommation RL78/G1D de Renesas Electronics offrent un faible niveau de consommation de courant à un courant de transmission RF de 4,3 mA (sortie 0 dBm) et un courant de réception RF de 3,5 mA. Le RL78/G1D fournit des éléments de circuit intégrés réduisant les coûts et simplifiant la conception de circuit pour la connexion d'antenne en éliminant les pièces externes. Le logiciel utilisateur est plus efficace avec une pile logicielle qui se met à jour sans fil.
Les microcontrôleurs (MCU) Bluetooth basse consommation (BLE) RL78/G1D de Renesas contiennent le RL78/G1D, un résonateur à quartz 32 MHz pour puce RF et une antenne, le tout dans un module compact (8,95 x 13,35 x 1,7 mm). Les broches fonctionnelles du RL78/G1D peuvent être utilisées pour la configuration de modem ou aussi pour tirer parti des forces du microcontrôleur pour la configuration intégrée.
Les microcontrôleurs (MCU) RL78/G1D ont une température de fonctionnement de -25 °C à +75 °C et ont obtenu une certification de loi de radiodiffusion (Japon, FCC, IC et CE) et Bluetooth SIG.
Caractéristiques
- Technologie à faible puissance (3,0 V / partie microcontrôleur (MCU) : STOP)
- Émetteur RF actif : 4,3 mA (STD)
- Récepteur RF actif : 3,5 mA (STD)
- Fonctionnement de veille RF (mode de mise hors tension) : 0,3 μA (STD)
- Émetteur-récepteur RF sur puce
- Spécification Bluetooth v4.2 (mode simple basse consommation)
- Bande ISM 2,4 GHz, modulation GFSK, saut de fréquence TDMA/TDD (circuit de cryptage AES inclus)
- Adaptabilité, exclusivement destinée à une utilisation en tant que dispositif esclave
- Interface RF asymétrique
- Noyau de l'unité centrale RL78-S2 16 bits
- Architecture CISC (Harvard) avec pipeline à 3 étages
- Durée d'exécution minimale des instructions : peut être modifiée de haute vitesse (0,03125 μs : à 32 MHz en fonctionnement avec un oscillateur sur puce haut débit) à ultra-faible vitesse (30,5 μs : à 32,768 kHz d'exploitation avec horloge de sous-système)
- Multiplexage signé et non signé : 16 x 16 à 32 bits résultat en 1 cycle d'horloge
- Fonction de débogage sur puce 1 fil
- Mémoire flash principale
- 128 ko / 192 ko / 256 ko (taille de bloc : 1 ko)
- Mémoire flash à tension unique sur puce avec protection contre l'effacement/l'écriture de blocs
- Auto-programmation avec fonction d'échange de démarrage sécurisé et fonction de fenêtre de blindage flash
- Mémoire flash de données
- Mémoire flash de données avec fonctionnement en arrière-plan
- Taille de mémoire flash de données : 8 ko (taille de bloc d'effacement : 1 ko)
- Cycles d'effacement : 1 million (std)
- Tension d'effacement/de programmation : 1,8 V à 3,6 V
- RAM
- Taille 12 ko / 16 ko / 20 ko
- Prend en charge les opérandes ou les instructions
- Conservation de sauvegarde dans tous les modes
- Oscillateur sur puce
- Oscillateur sur puce de haute précision pour microcontrôleur (MCU)
- Oscillateur sur puce à faible vitesse de 15 kHz pour microcontrôleur (MCU)
- Oscillateur sur puce 32,768 kHz pour horloge RF lente
- Contrôleur d'accès à la mémoire de données (DMA)
- Jusqu'à 4 canaux entièrement programmables
- Unité de transfert : 8 ou 16 bits
- Interfaces de communication multiples
- 2 I2C simplifiées
- 2 CSI (7, 8 bits)
- 2 UART (7, 8, 9 bits)
- I2C
- Gestion de la tension d'alimentation
- Détection de basse tension (LVD) avec 12 options de réglage (notification à l'interruption et/ou fonction de réinitialisation)
- Moniteur/générateur de réinitialisation à l'allumage (POR)
- Minuteurs à fonction étendue
- Minuteurs multifonctions 16 bits : 8 canaux
- Horloge temps réel (RTC) : 1 canal (fonction de calendrier complet et d'alarme avec fonction de correction de veille)
- Minuteur d'intervalle : 12 bits, 1 canal
- Minuteur Watchdog : 1 canal (fonction fenêtre)
- Analogique riche
- Convertisseur A/N 8/10 bits à résolution (VDD = 1,6 à 3,6 V)
- Entrée analogique : 8 canaux
- Référence de tension interne (1,45 V) et capteur de température
- Fonctions de sécurité
- Conforme aux normes de sécurité CEI60730 et CEI61508
- E/S universelle
- Port E/S : 32 (E/S à drain ouvert à canal N [tension de tenue de 6 V] : 2, E/S à drain ouvert à canal N [tension de tenue VDD] : 9)
- Prise en charge d'une interface potentielle différente : peut se connecter à un dispositif 1,8/2,5 V
- Fonction d’attente
- Partie microcontrôleur (MCU) : mode basse consommation d'énergie : STOP, mode à économie d'énergie STOP : SNOOZE
- Partie RF : mode faible puissance pour économie d'énergie avec 6 réglages (min. 0,1 μA)
- Tension d'exploitation / température ambiante de fonctionnement
- De 1,6 V à 3,6 V / de –40 à +85 °C
- Type de boîtier et nombre de broches
- HWQFN 48 broches (6 mm × 6 mm) (pas de 0,4 mm)
Produits associés
Renesas Electronics RL78 Low Power 8-Bit & 16-Bit Microcontrollers
Ultra lower power MCUs with an extensive range of powerful peripheral functions.

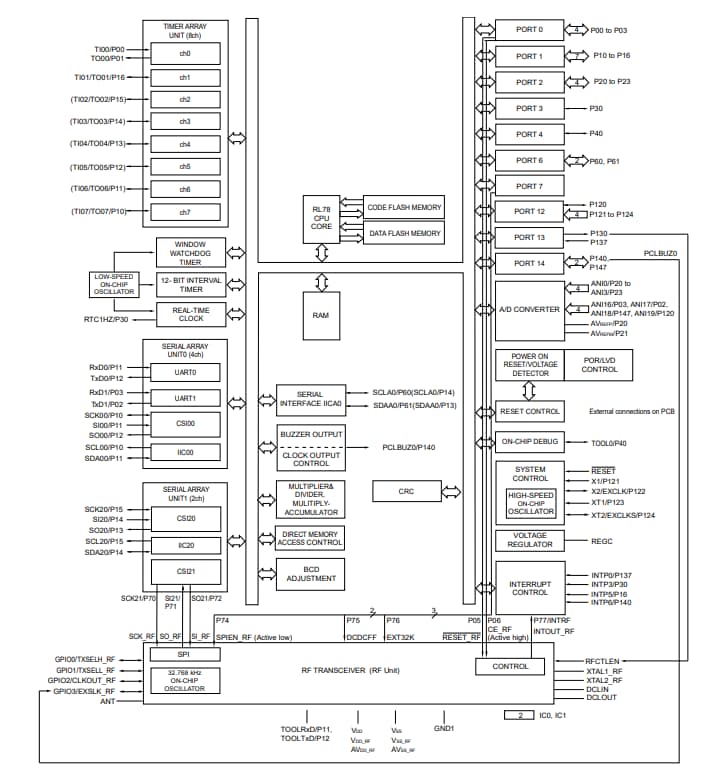

Schéma fonctionnel
