Renesas Electronics Microcontrôleurs (MCU) mono-puce 16 bits RL78/G1P
Les microcontrôleurs mono-puce 16 bits RL78/G1P de Renesas Electronics disposent d’un convertisseur N/A 10 bits avec un processeur de la gamme RL78 à usage général et un convertisseur A/N 12 bits. Les MCU RL78/G1P de Renesas Electronics constituent une plateforme avec une puissance vraiment faible de 66 µA/MHz (0,31 μA pour LVD) pour les applications à usage général et de contrôle de capteurs.
Les caractéristiques supplémentaires des microcontrôleurs RL78/G1P comprennent un fonctionnement de 2,7 V à 3,6 V, un faible nombre de broches (24 ou 32 broches), une petite capacité ROM (16 ko) et des circuits analogiques de convertisseurs A/N 12 bits et N/A 10 bits hautement fonctionnels.
Les microcontrôleurs (MCU) mono-puce 16 bits RL78/G1P sont disponibles en boîtiers LQFP-32 et HWQFN-24. Les microcontrôleurs (MCU) peuvent être utilisés dans une large variété d'applications, notamment les émetteurs-récepteurs optiques et les applications de capteurs.
Caractéristiques
- Le temps minimum d'exécution des instructions peut être modifié de haute vitesse (0,03125 µs à 32 MHz avec un oscillateur sur puce haute vitesse) à basse vitesse (1 µs à 1 MHz avec un oscillateur sur puce haute vitesse)
- Registres à usage général de 8 bits x 32 registres (8 bits x 8 registres x 4 banques)
- ROM 16 ko, RAM 1,5 ko, mémoire flash de données 2 ko
- Oscillateur sur puce haut débit
- Choisissez parmi 32 MHz (std), 24 MHz (std), 16 MHz (std), 12 MHz (std), 8 MHz (std), 6 MHz (std), 4 MHz (std), 3 MHz (std), 2 MHz (std) et 1 MHz (std.)
- Mémoire flash d'alimentation unique sur puce (avec interdiction de fonction d'effacement/écriture de bloc)
- Auto-programmation
- Fonction de débogage sur puce
- Circuit de réinitialisation à l'allumage sur puce (POR) et détecteur de tension (LVD)
- Minuteur watchdog sur puce (utilisable avec l'oscillateur sur puce à basse vitesse dédié)
- Contrôleur de sortie buzzer/sortie horloge sur puce
- Réglage BCD sur puce
- 26 ou 28 ports E/S (2 canaux N drain ouvert )
- de chargement
- TAU minuteur 16 bits 4 canaux
- Minuteur watchdog 1 canal
- Interface série
- CSI 1 canal
- UART 1 canal
- I2C 1 canal (2 adresses esclaves)
- Convertisseur A/N de résolution 8/12 bits à 6 ou 8 canaux (VDD = 2,7 à 3,6 V)
- Fonction veille : modes HALT, STOP, SNOOZE
- Convertisseur N/A 10 bits sur puce
- Contrôleur DMA à 2 canaux
- Contrôleur de liaison d'événement (ELC) sur puce
- Tension d’alimentation VDD de 2,7 V à 3,6 V
- Température ambiante de fonctionnement TA = -40 à +85 °C
- (applications grand public - A, applications industrielles - D)
Applications
- Appareils ménagers
- Santé
- Sécurité
- Gestion d'énergie
Produits associés
Renesas Electronics Carte de prototypage rapide RL78/G1P
Conçue avec le microcontrôleur 16 bits RL78/G1P qui se spécialise dans le prototypage d'applications.
Renesas Electronics RL78 Low Power 8-Bit & 16-Bit Microcontrollers
Ultra lower power MCUs with an extensive range of powerful peripheral functions.

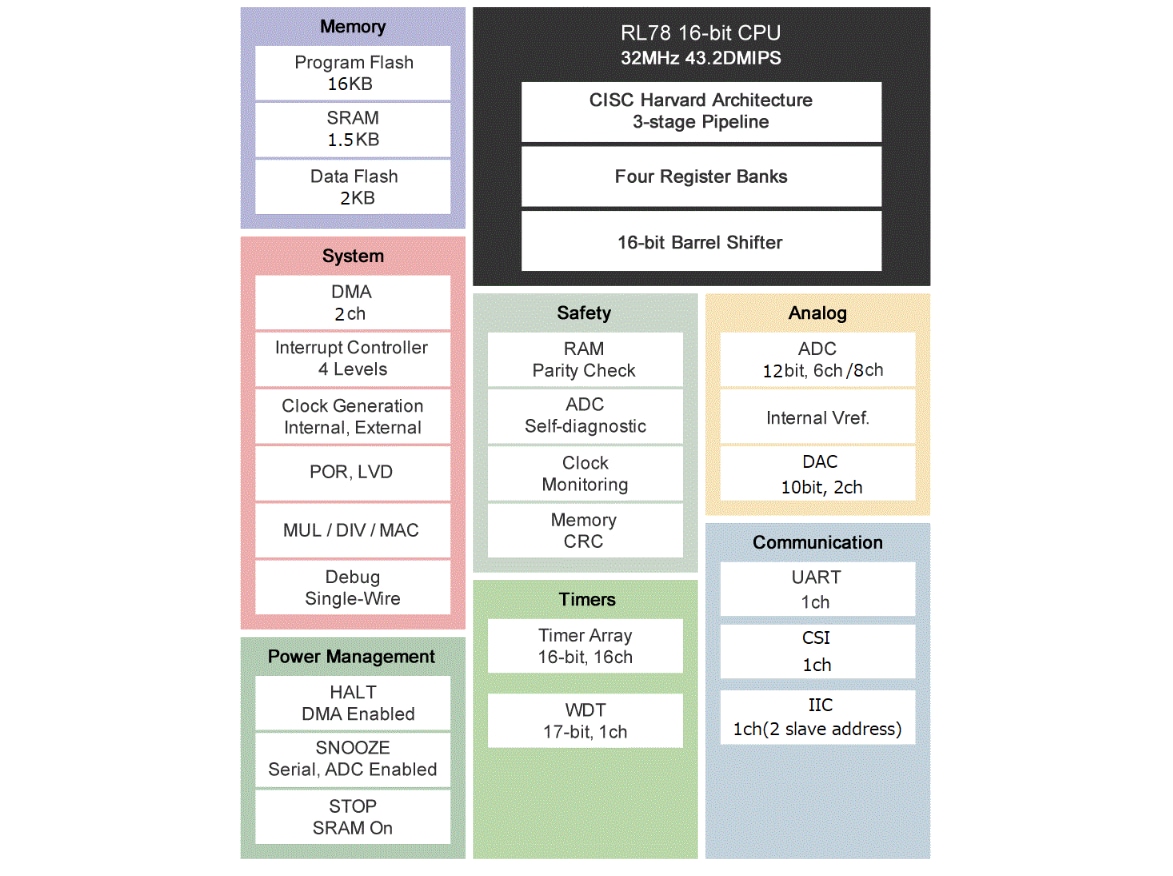

Schéma fonctionnel
