Renesas Electronics Kit d'évaluation RTK0EMX270S01020BJ
Le kit d'évaluation RTK0EMX270S01020BJ de Renesas Electronics évalue la famille RX et le convertisseur résolveur-numérique (RDC). Ce kit est constitué d'une carte inverseur 48 V 2 A, d'une carte CPU RX24T avec CI RDC, d´un moteur pas à pas avec capteur résolveur et de divers câbles. Ce kit d'évaluation est compatible avec l'outil de support pour le développement de commande moteur avec un circuit d'émulateur embarqué. Le kit d'évaluation RTK0EMX270S01020BJ est fourni avec un circuit de protection de fusible de courant nominal de 8 A et une tension inverse de crête répétitive de 75 V ou plus. Le RTK0EMX270S01020BJ fonctionne sur une plage de tension d'entrée de 24 V à 48 V et est fourni avec un oscillateur à quartz de 20 MHz.
Caractéristiques
- Kit de commande de servomoteur de moteur pas-à-pas, qui effectue une commande de servomoteur de moteur pas-à-pas à l'aide d'un circuit convertisseur basé sur un système de rétroaction de courant et de position
- Un exemple de code avec un moteur de résolution correspondant au kit est disponible
- Prend en charge l'outil de développement de contrôle de moteur Renesas motor workbench et il est idéal pour l'apprentissage et le débogage du contrôle de moteur à l'aide d'un kit
- La carte est équipée d'un moteur pas à pas R17PMK440CNVA4438 avec un capteur de résolution et un convertisseur résolution-numérique RAA3064002GFP
- La carte CPU / UCT équipée d'un microcontrôleur de commande de moteur RX24T est incluse et le contrôle de moteur utilisant une résolution peut être réalisée avec RX24T
- Interface utilisateur:entrée :
- Un interrupteur à bascule, un interrupteur à poussoir
- Résistances variables
- Afficher :
- Trois LED
- LED pour l'alimentation électrique du circuit de commande du convertisseur
- LED pour l'alimentation de la carte CPU / UCT
Caractéristiques techniques
- Plage de tension d´entrée de 24 V à 48 V
- Oscillateur à quartz 20 MHz
- Moteur fourni :
- Taille carrée 42 mm
- Intensité nominale phase/crête 2 A
- Circuit du convertisseur :
- courant de sortie maximum 100 W
- Fréquence de commutation inférieure ou 20 kHz
- Protection circuit:
- Fusible à courant nominal de 8A
- Tension inverse de crête répétitive 75 V ou supérieur
- Détection de courant :
- Résistance shunt 25 mΩ
- Plage de tension d'entrée de 0,25 V à 4,75 V
Contenu du kit
- Carte convertisseur 48 V
- Carte CPU / UCT RX24T avec CI RDC
- Moteur pas à pas avec capteur de résolution
- Divers câbles
Disposition de la carte d'évaluation

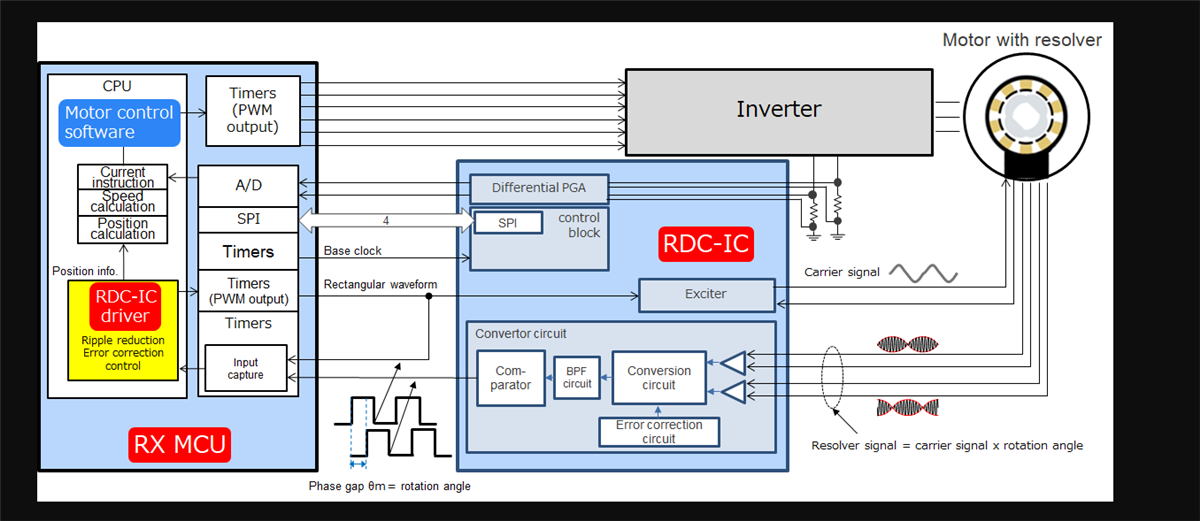

Schéma fonctionnel
Schéma de configuration de contrôle de moteur
Publié le: 2020-09-30
| Mis à jour le: 2022-03-11
