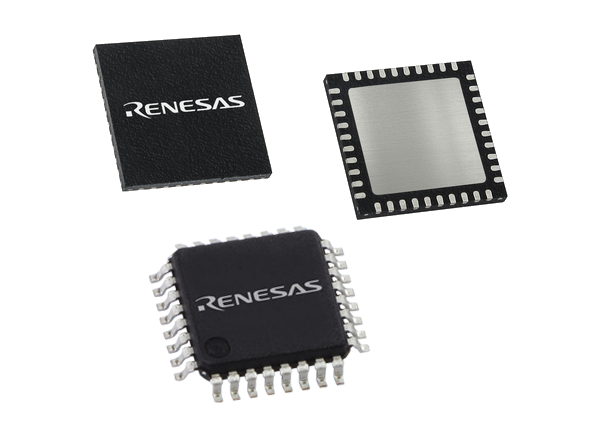

Renesas Electronics Microcontrôleurs 32 bits RX26T
Les microcontrôleurs 32 bits RX26T de Renesas Electronics sont des composants compatibles 5 V avec un contrôle de moteur double utilisant un contrôle orienté champ (FOC) et un contrôle de correction du facteur de puissance (PFC) sur une seule puce. Le cœur RX26T RXv3 est un noyau de l'unité centrale RX de 3e génération avec une fréquence de fonctionnement de 120 MHz, une mémoire flash capable de fonctionner en lecture à 120 MHz et une unité de fonction trigonométrique (TFUv2) qui fournit des performances de calcul élevées.
Les microcontrôleurs Renesas RX26T prennent en charge les fonctions de temporisation PWM 120 MHz (triphasés complémentaires x doubles canaux + monophasé complémentaire x doubles canaux), et la fonction analogique est assurée par un convertisseur A/N 12 bits x 3 unités (2 unités avec un circuit d'échantillonnage et de maintien simultané à 3 canaux).
La gamme RX26T comprend :
• Un HOCO avec une précision d’oscillation garantie de ±1,0 % (-20 °C ≤ TA)
• Une mémoire flash de données
• Un PGA asymétrique
• Un comparateur
• D’autres composants dans un boîtier QFN compact attribué à une réduction du nombre de composants et à un gain de place
De plus, le composant comprend CAN-FD pour une communication entre dispositifs haut débit et une I3C de base pour la communication haut débit avec des capteurs qui permettent des transferts de données plus rapides. La mémoire flash dispose d'une configuration à double banc et de la fonction BGO/SWAP pour permettre la réécriture du micrologiciel sans interruption du système. IP-Lite sécurisé de confiance, avec sa fonction de gestion essentielle intégrée et son moteur cryptographique, réduit le risque de fuites d'informations du système.
Caractéristiques
- Cœur RXv3 UCT/CPU 120 MHz (CoreMark 721)
- UVF à précision unique, fonction de sauvegarde de registre de lots pour une réponse d'interruption plus rapide, accélérateur de fonction trigonométrique (TFUv2)
- Plage de températures de fonctionnement de -40 °C à +105 °C
- Mémoire flash jusqu'à 512 ko (accès en lecture 120 MHz, fonction double banc), SRAM jusqu'à 64 ko
- Mémoire flash de données de 16 ko qui peut stocker des données comme une EEPROM
- Convertisseur A/N 12 bits x 3 unités, convertisseur N/A 12 bits x 2 canaux
- Comparateur x 6 canaux, PGA asymétrique x 6 canaux
- MLI 120 MHz
- Complémentaire triphasé x 2 canaux, Complémentaire 5 phases x 1 canal, Complémentaire monophasé x 8 canaux
- Modulation à largeur d'impulsion à haute résolution x 4 canaux avec réglage de minuterie jusqu’à 260 ps (picosecondes)
- Oscillateur sur puce haut débit avec précision de ±1,0 %
- IP-Lite sécurisé de confiance (AES/TRNG)
- CAN FD (conforme ISO 11898-1 : 2015, 5 Mbps maximum)
- I3C de base (10Mbps maximum)
Applications
- Conversion de puissance numérique avec PFC entrelacé totem pole
- L'alimentation CA/CC avec PFC entrelacé totem pole fournit un haut rendement et une faible ondulation
- Le CC/CC résonnant LLC à haut rendement peut prendre en charge une large plage de tensions de sortie
- Microcontrôleur (MCU) haute performance avec périphériques dédiés pour le contrôle de puissance et la protection pour réaliser des algorithmes haut de gamme
- Solution complète qui comprend les pilotes et les coupleurs
Vidéos

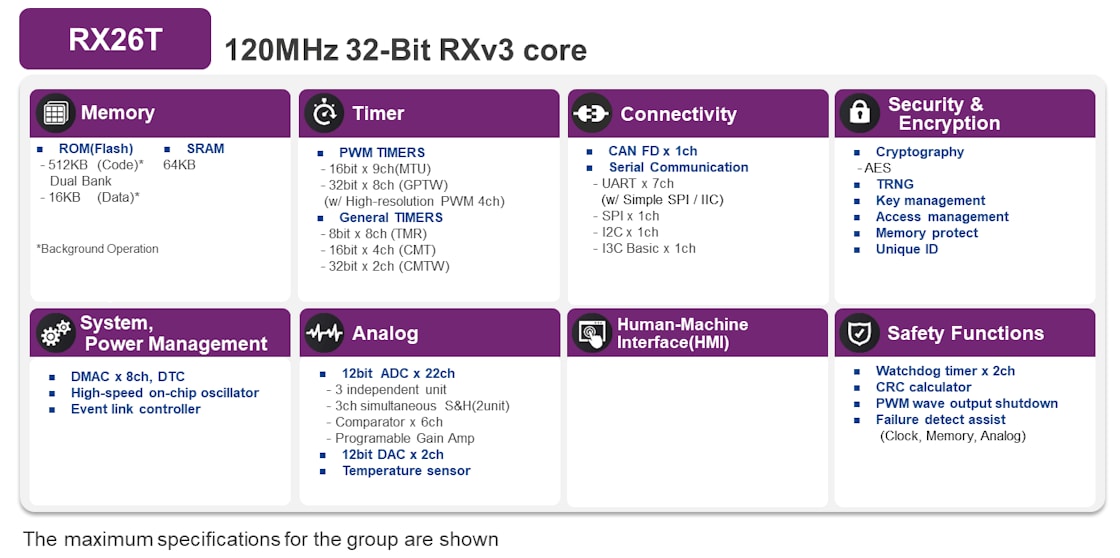

Schéma fonctionnel

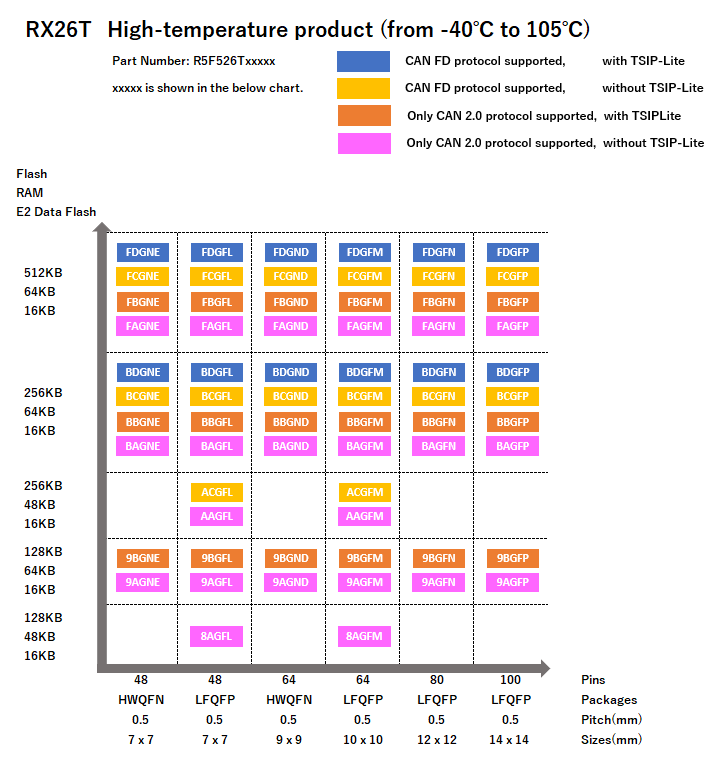

High-Temp Pin-Memory Diagram

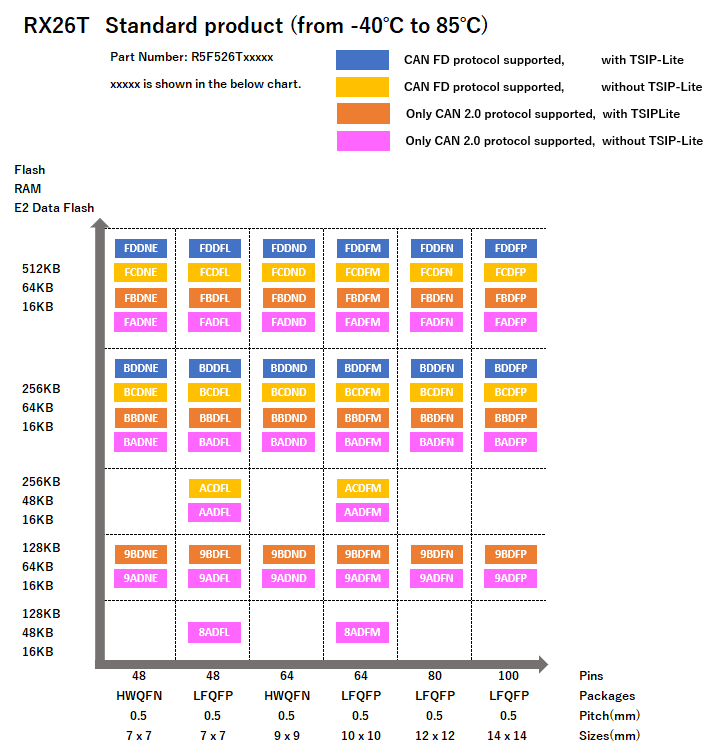

Schéma de mémoire broche standard
